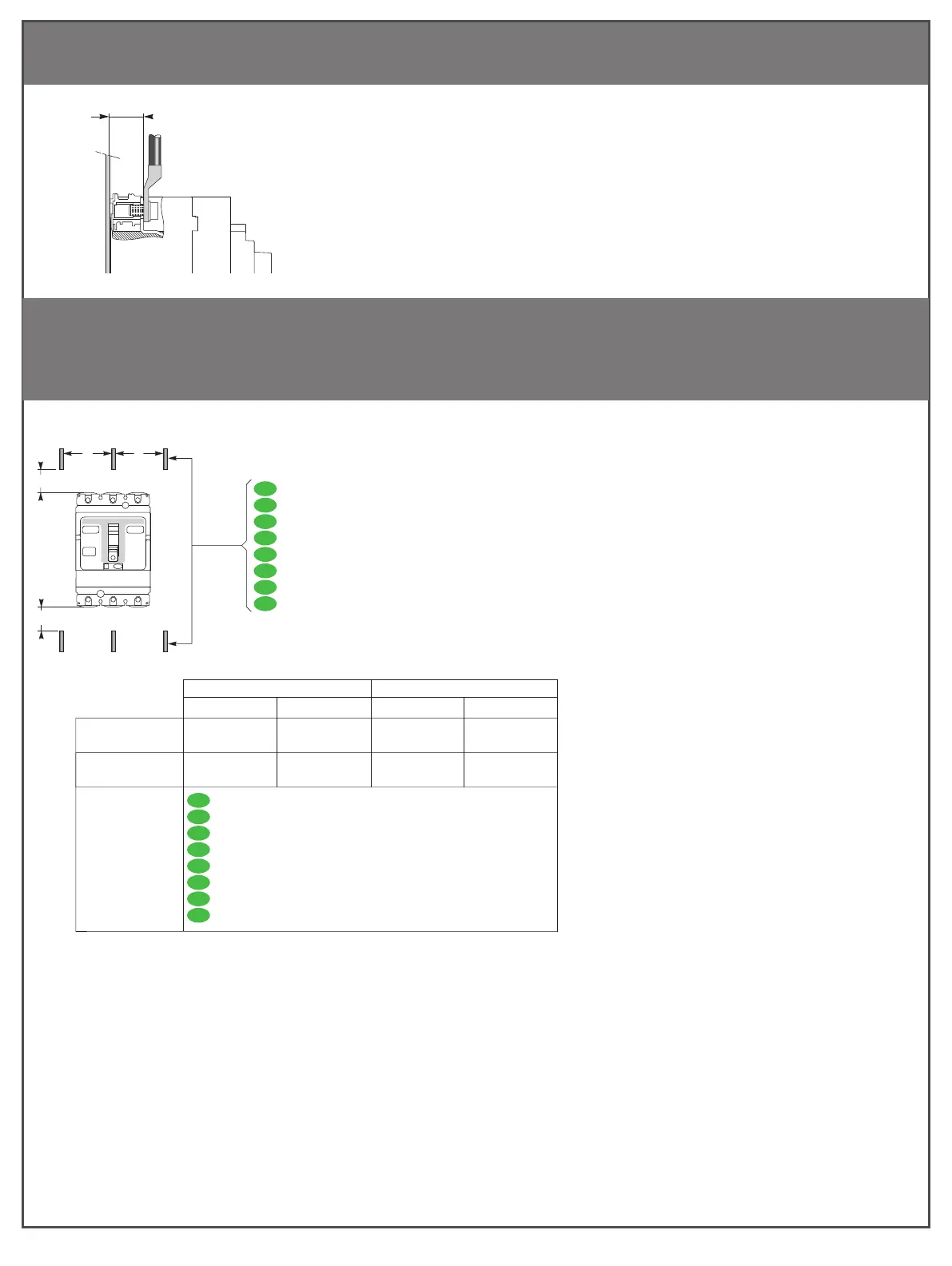

4.2 Compression Lug Clearance Distances / Distance d'isolement des bornes pour cosses / CDistancias de separación
para conexiones de compresión / Abstände für die Pressklemmenadapter / Distanze capocorda / Distâncias de folga
dos terminais de compressão / Воздушные зазоры до обжимных наконечников / 接线片间距
D y 60 mm (2.36 in.) D > 60 mm (2.36 in.)
350 mm
13.78 in.
350 mm
13.78 in.
E F
80 mm
3.15 in.
80 mm
3.15 in.
E F
V y 440 Va
350 mm
13.78 in.
350 mm
13.78 in.
120 mm
4.72 in.
120 mm
4.72 in.
440 V < V y 500 Va
V > 500 Va
it
pt
zh
ru
de
es
Live parts.
Jeu de barres nues sous tension.
Partes activas.
Unter Spannung stehende Bauteile.
Parti sotto tensione.
Partes ativas.
Сборные шины под напряжением.
带电部件。
fr
en
it
pt
zh
ru
de
es
Insulating screen required between device and busbars.
Ecran isolant nécessaire entre l'appareil et les jeux de barres.
Placa aislante obligatoria entre el aparato y las barras de bus.
Erforderliche Isolationsplatte zwischen Gerät und Sammelschienen.
Schermo di isolamento richiesto tra dispositivo e barre del bus
Tela isolante necessária entre o dispositivo e barramentos.
Между устройством и шинами требуется изолирующий экран.
设备与母线之间需要安装绝缘隔板。
fr
en
E
F
D
D
u 8 mm
(u 0.31 in.)
3P/4P
NNZ4765407-00 8/26
4.3 Live Part Minimun Clearance Distances Required / Distances d'isolement minimales du jeu de barres nues sous
tension / Distancias de separación mínimas obligatorias para piezas en tensión / Erforderliche Mindestabstände für
spannungsführende Bauteile / Distanze minime richieste per parti sotto tensione / Distâncias mínimas de folga
necessárias da peça ativa / Необходимо соблюдать минимальные воздушные зазоры до деталей, находящихся
под напряжением. / 带电部件最小间距要求
