6.2 Cut-out for Rear Connection / Découpe pour plages arrière / Muesca para conexión trasera / Aussparung für
rückseitigen Anschluss / Sezione per connessione posteriore / Recorte para conexão posterior /
Вырез для заднего присоединения / 背面接线用开孔
6
6.3 Door Cut-out / Découpe de porte / Orificio de la puerta / Einbauöffnung / Sezione nello sportello / Corte da porta /
Отверстие под дверцу / 门开口
mm
in.
mm
in.
X
Y
29.5
1.16
77
3.03
47.5
1.87
95
3.74
X
Y
54.5
2.14
102
4
47.5
1.87
95
3.74
3P
4P

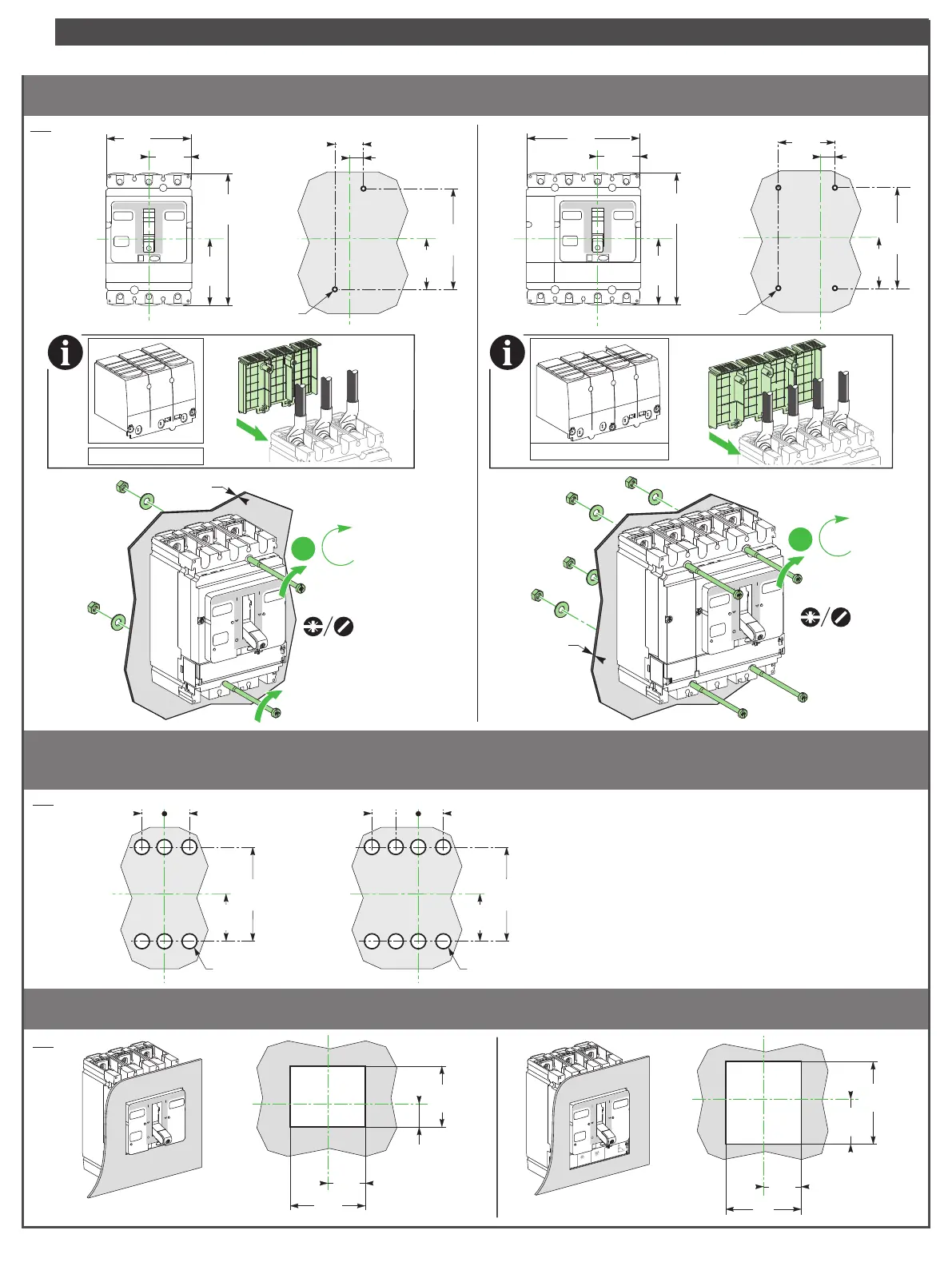

6.1 Mounting on Plate / Montage sur platine / Montaje sobre una placa / Plattenmontage / Montaggio su piastra /
Montagem na placa / Монтаж на панели / 板上安装
mm
in.
X
Y
105
4.12
52.5
2.06
161
6.34
80.5
3.17
Installation / Installation / Instalación / Installation / Installazione / Instalação / Установка / 安装
X
Y
35
1.34
2 Ø6
2 Ø0.23
17.5
0.68
125
4.92
62.5
2.46
3P 4P
X
Y
4 Ø6
4 Ø0.23
70
2.75
125
4.92
62.5
2.46
X
Y
140
5.51
52.5
2.06
161
6.34
80.5
3.17
17.5
0.68
X
Y
6 Ø22
6 Ø0.9
140
5.5
70
2.75
35
1.4
35
1.4
X
Y
8 Ø22
8 Ø0.9
140
5.5
70
2.75
35
1.4
35
1.4
35
1.4
NNZ4765407-00 10/26
LV429517 3P
Trip
LV429518 4P
Trip
< 3
< 0.1
Trip
1
PZ2
3±0.3 N•m
26±2.6 lb-in.
x4
M5x70
< 3
< 0.1
Trip
1
PZ2
3±0.3 N•m
26±2.6 lb-in.
x2
M5x70
Trip
Trip
Trip
Trip
