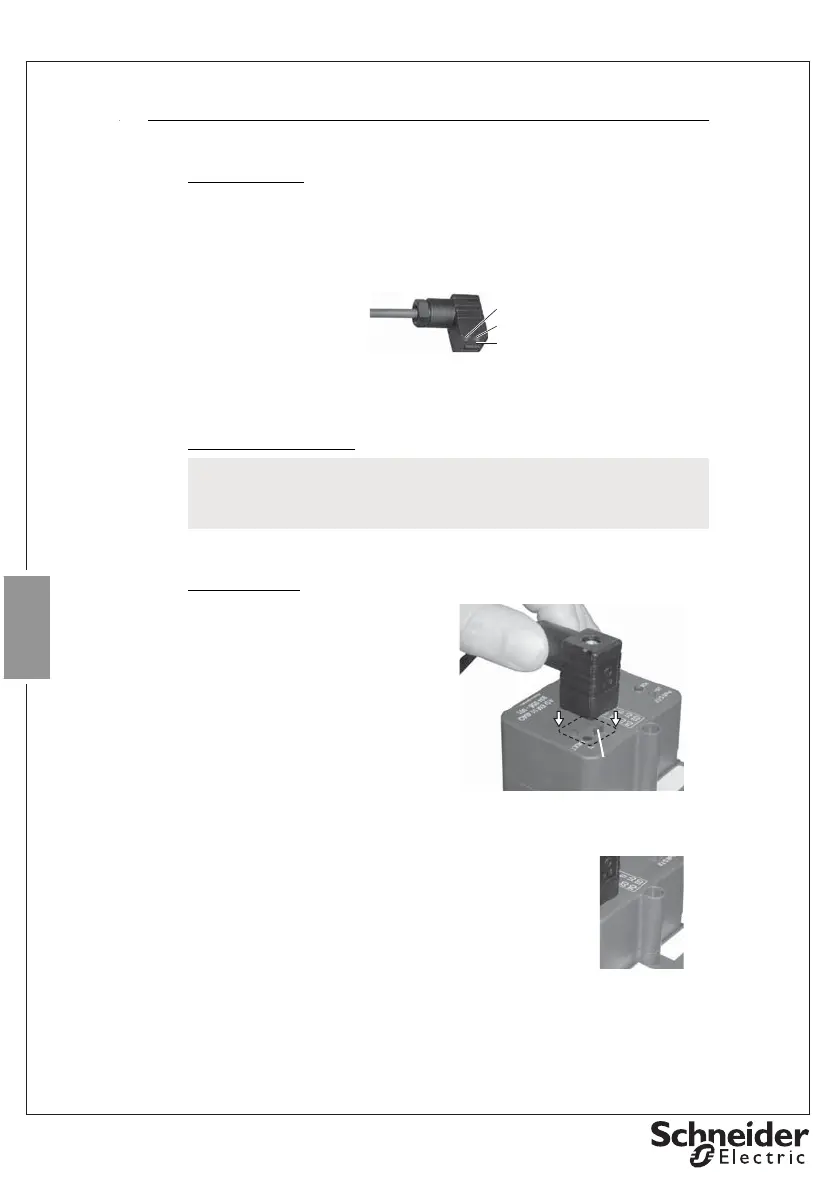

Infrarot-Adapter zur AS-i Adressierung
4/6
W9 1693935 01 11 A02
ASITERIR1
www.schneider-electric.com
DEUTSCH
Zum Adressieren von AS-i- Modulen Version 2.1 mit Infrarot-Schnittstelle.
1 Beschreibung
2 Sicherheitshinweise
3 Adressierung
-
Verwendbar mit Adressierterminals, die mit einem M12-Anschluss versehen sind und eine
IR-Adressierung unterstützen
-
Zum Kommunizieren über die IR-Schnittstelle zwischen dem Adressierterminal und dem
zu adressierenden Slave.
-
Kabellänge: 1 m
•
M12-Steckverbinder
•
•
Infrarot-Kopf
-
AS-i-Produkte sind ausschließlich für den Einsatz in Systemen
gemäß der AS-i-Spezifikation vorgesehen.
-
Jede andere Verwendung ist nicht bestimmungsgemäß.
Wichtig:
1) Den Slave an den ASi-Bus
anschliessen (ohne Datenverkehr).
2) Hierzu darf der Master nicht
angeschlossen sein oder muß sich
im Status "offline" befinden:
- Das System einschalten, ohne
dass der Master angeschlossen
ist.
- Den Master in den Modus "Offline"
bringen. Er musste er sich vorher
im Modus "Run" befinden.
3) Den M12-Stecker des ASITERIR1
auf die M12-Buchse des
Adressierterminals ASITERV2
schrauben.
- Infrarot-Kopf des Adapters auf das
Kodierelement des zu
adressierenden Slaves stecken.
- Adressierung wie in der
Beschreibung des
Adressierterminals angegeben
durchführen.
- Vor Masterbetrieb Spannung kurz
abschalten.
•
•
Infrarot-Kopf auf das Modul aufstecken
Befestigung für das Kodierelement
Empfangsdiode
Sendediode
Kodierelement
