ASITERIR1
www.schneider-electric.com

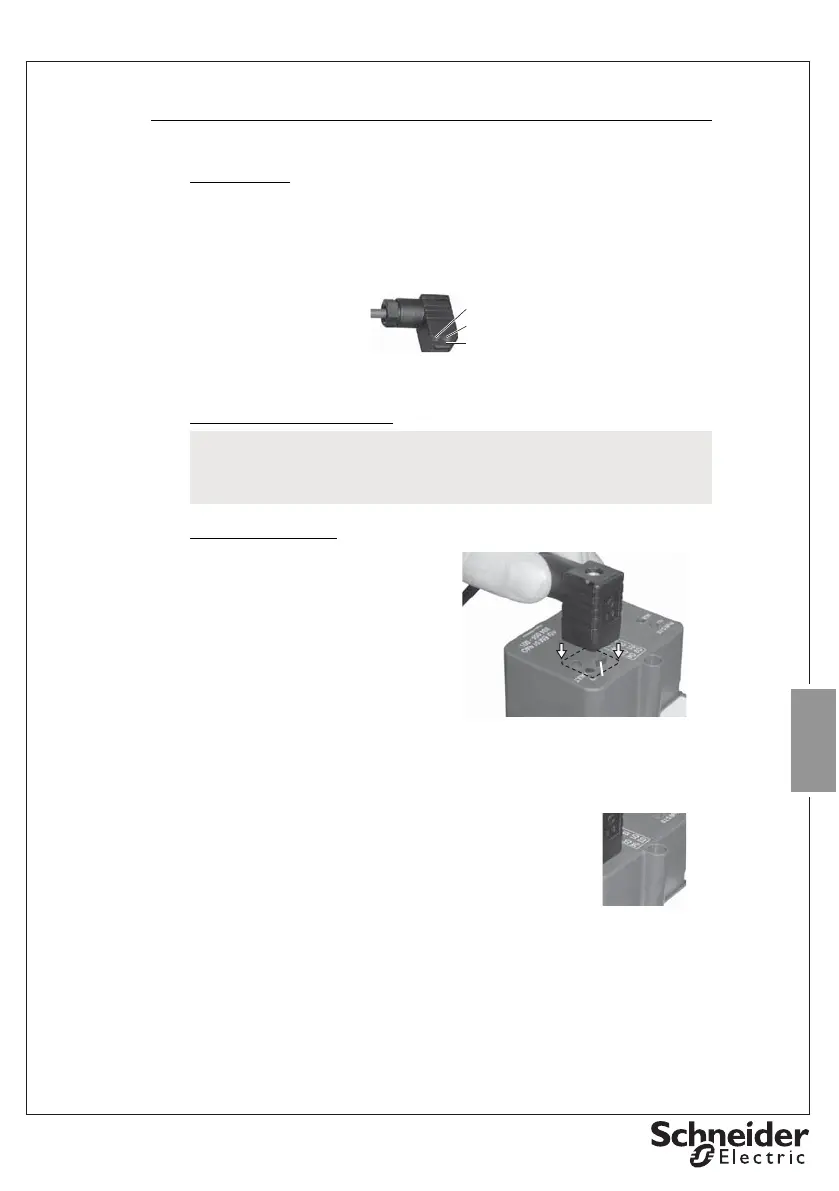

Adaptador infrarrojo para interfaz IO
ESPA
ÑOL
Para el direccionamiento de los módulos AS-i versión 2.1 equipados de un interfaz infrarrojo.
1 Descripción
2 Consignas de seguridad
3 Direccionamiento
-
Utilización posible con las consolas de direccionamiento equipadas de un conector M12,
que soportan el direccionamiento en infrarrojo.
-
Permite comunicar en infrarrojo entre el terminal de direccionamiento y el esclavo que se
debe dirigir.
-
Longitud de cable: 1 m
•
Conector M12
•
Cabezal infrarrojo
-
Los productos AS-i se prevén exclusivamente para utilizarse en
sistemas según la especificación AS-i.
-
Cualquier otra utilización es considerada como no conforme a la destinación.
Importante :
1) La alimentación AS-i debe estar
presente en el producto.
2) Puesta bajo tensión, 2 posibilidades:
- Poner el sistema bajo tensión sin
que el maestro este conectado,
- Poner el maestro en el modo
“Offline” (debe estar anteriormente
en el modo “Run”),
3) Conectar / Atornillar el conector M12
macho del ASITERIR1 en el
conector M12 del ASITERV2.
- Colocar el cabezal infrarrojo del
adaptador en la muesca triangular
del esclavo que se debe dirigir.
- Ejecutar el direccionamiento tal y
como se indica en la descripción
de la consola de direccionamiento.
- Cortar la tensión por un breve
momento antes de poner en
servicio el maestro.
•
•
Conectar el cabezal infrarrojo al módulo
Fijación para el elemento de codificación
Diodo de recepción
Diodo de emisión
Indice de
codificación
Adaptador infrarrojo para interfaz IO
