66

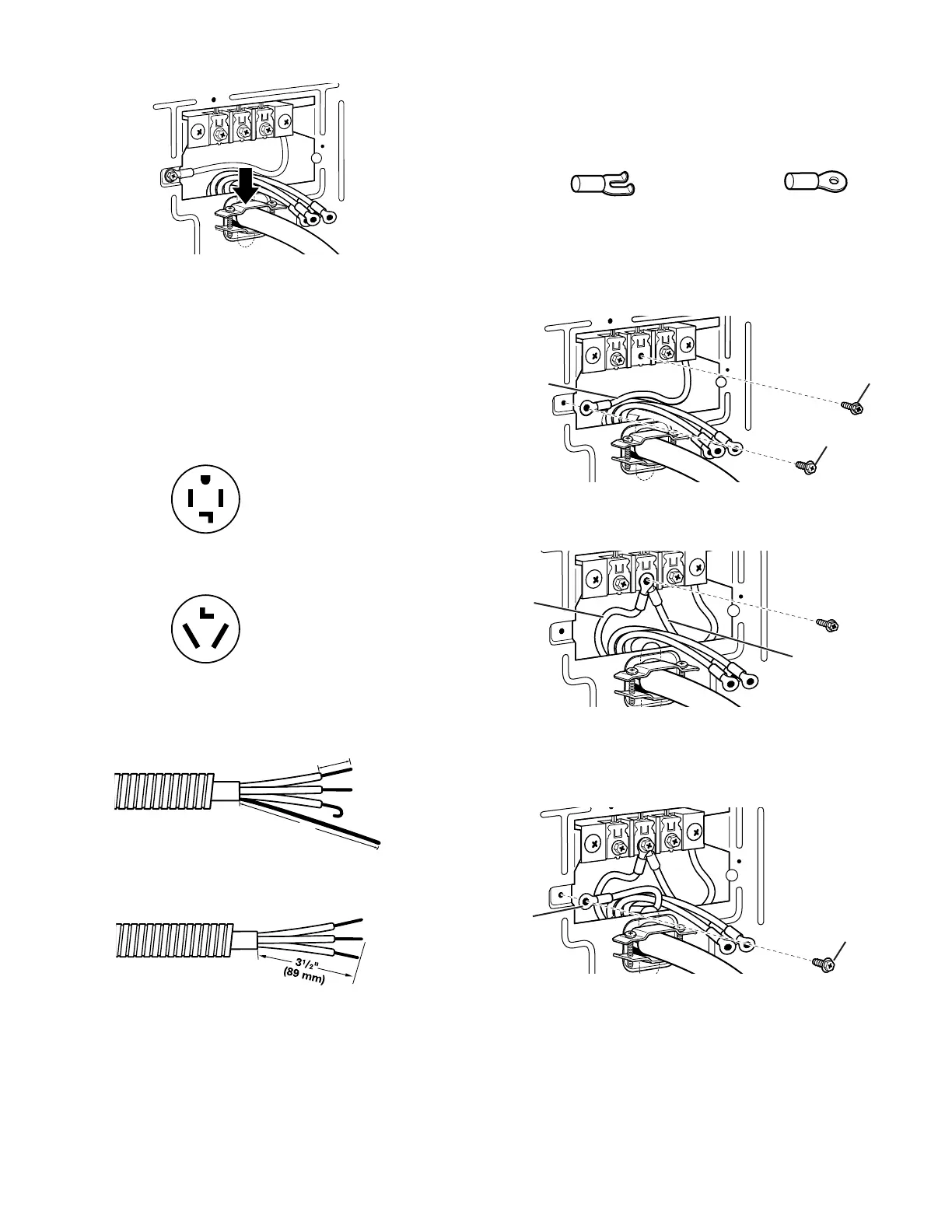

2. Inserte el cable eléctrico en el protector de cables.
Haga pasar el cable eléctrico a través del protector de cables.
Asegúrese de que el aislamiento de cables del cable eléctrico
esté dentro del protector de cables. El protector de cables
deberá encajar de manera ajustada con el gabinete de la
secadora y estar en posición horizontal. No ajuste más los
tornillos del protector de cables en este momento.
Cable eléctrico
Receptáculo de 4 cables (NEMA tipo 14-30R)
Consulte la sección "Conexión por cable de suministro
eléctrico".
Receptáculo de 3 cables (NEMA tipo 10-30R)
Consulte la sección “Conexión por cable de suministro eléctrico”.
Opciones de conexión
Cable directo
Conexión por cable directo de 4 cables
Consulte la sección “Conexión por cable directo”.
Conexión por cable directo de 3 cables
Consulte la sección “Conexión por cable directo”.
1"
(25 mm)
5"
(127 mm)
NOTA: Si los códigos locales no permiten la conexión de un
conductor para conexión a tierra de la carcasa al cable neutro,
consulte la sección “Conexión de 3 hilos: opcional”. Esta
conexión se puede utilizar con un cable eléctrico o un cable
directo.
Cómo hacer la conexión de 4 hilos: Cable de
suministro eléctrico
IMPORTANTE: Se necesita una conexión de 4 hilos donde los
códigos locales no permitan el uso de conexiones de 3 hilos.
Conectores estándar del cable eléctrico
Conector bridado de horquilla Conector de anillo
Cómo hacer la conexión de los cables a tierra y neutro
1. Para quitar el tornillo central del bloque de terminal (A) y el
cable de conexión a tierra neutro (B), retire el tornillo externo
del conector de conexión a tierra(C).
2. Conecte el cable de conexión a tierra neutro (B) y el cable
neutro (blanco o central) (D) en el bloque de terminal central.
Apriete el tornillo.
Conexión del cable eléctrico de conexión a tierra
3. Conecte el cable de conexión a tierra (verde o desnudo) (E)
con el tornillo conector de conexión a tierra exterior (C).
Apriete el tornillo.
A
C
B
B
D
C
E
