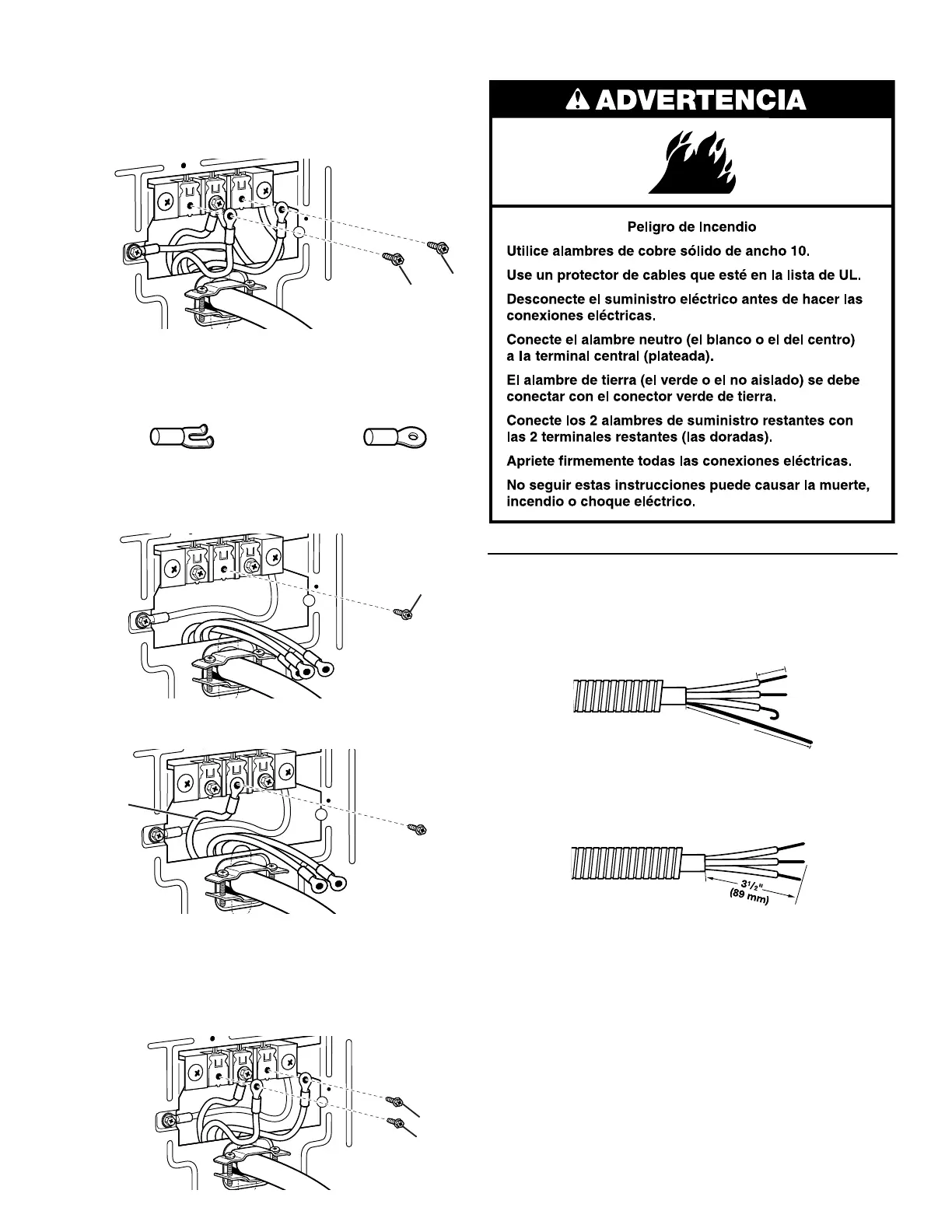

Cómo conectar los cables restantes
4. Conecte los cables restantes a los tornillos de los bloques de
terminal de los extremos (F). Apriete los tornillos del protector de
cables contra el cable de suministro eléctrico. Por último, vuelva
a colocar la tapa del bloque de terminal y apriete el tornillo de
sujeción. Consulte la sección “Completar instalación”.
Cómo hacer la conexión de 3 hilos: Cable de
suministro eléctrico
Conectores estándar del cable eléctrico
Conector bridado de horquilla Conector de anillo
Cómo conectar el cable neutro
1. Aoje o saque el tornillo del bloque de terminal central (A).
2. Conecte el cable blanco neutro (blanco o central) (D) en el
bloque de terminal central. Apriete el tornillo.
3. Conecte los cables restantes a los tornillos de los bloques de
terminal de los extremos (F). Apriete los tornillos del protector
de cables contra el cable de suministro eléctrico. Por último,
vuelva a colocar la tapa del bloque de terminal y apriete el
tornillo de sujeción. Consulte la sección “Completar
instalación”.
F
F
A
D
F
F
Conexión por cable directo
Conexión por cable directo de 4 cables
Consulte la sección “Cómo hacer la conexión de 4 cables: Cable
directo”.
1"
(25 mm)
5"
(127 mm)
Conexión por cable directo de 3 hilos
Consulte la sección “Cómo hacer la conexión de 3 hilos: Cable
directo”.
NOTA: Si los códigos locales no permiten la conexión de un
conductor para conexión a tierra de la carcasa al cable neutro,
consulte la sección “Conexión de 3 hilos: opcional”. Esta
conexión se puede utilizar con un cable eléctrico o un cable
directo.
Opciones de conexión
Cable directo
