65

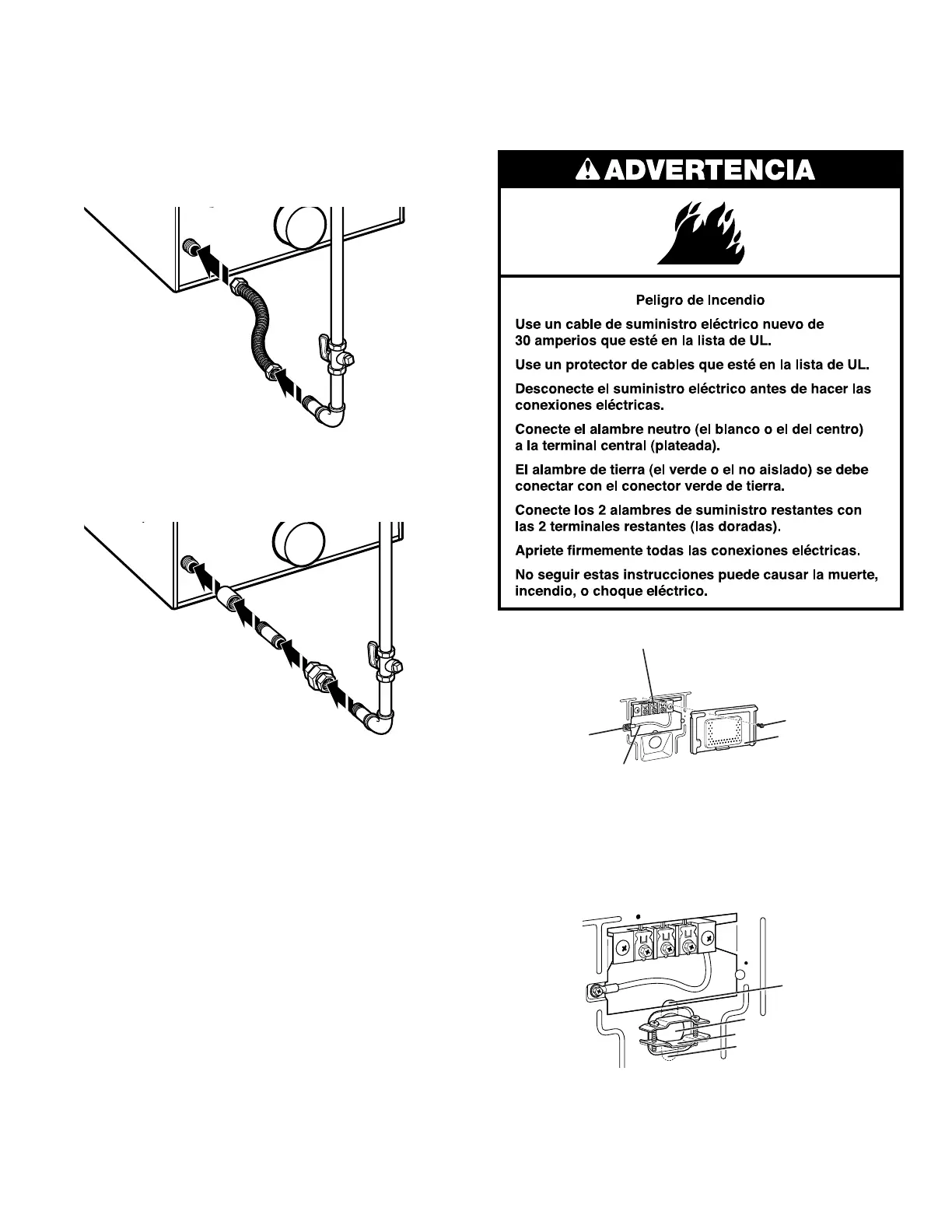

Conector flexible de metal para el aparato
Se recomienda usar una nueva línea exible de gas de acero
inoxidable, cuyo diseño esté certicado por CSA (Asociación
canadiense de seguridad), para conectar la secadora a la línea
de suministro de gas. (El tubo de gas, que se extiende a través
de la parte posterior inferior de la secadora, está suministrado
con una rosca macho para tubería de 3/8" [10mm]).
NOTA: No tuerza ni dañe la línea de gas exible de acero
inoxidable cuando mueva la secadora.
Conexión de tubería rígida
La conexión de tubería rígida requiere una combinación de
accesorios de tubería para obtener una conexión en línea hacia
la secadora.
CONEXIONES ELÉCTRICAS CONEXIONES ELÉCTRICAS
PARA LA SECADORA ELÉCTRICA PARA LA SECADORA ELÉCTRICA
(SOLAMENTE EE. UU.) (SOLAMENTE EE. UU.)
Quite la tapa del bloque de terminal
Conexión por cable de suministro de energía
A
B
E
D
C
Quite los tornillos de un protector de cables de 3/4" (19mm) que
esté en la lista de UL (con la marca UL en el protector de cables).
Coloque las lengüetas de las dos secciones de la abrazadera (C)
en el oricio que está debajo de la abertura del bloque de terminal
(B) de manera que una lengüeta esté apuntando hacia arriba (A)
y la otra esté apuntando hacia abajo (D), y sujételas en su lugar.
Apriete los tornillos del protector de cables solo lo suciente para
mantener las dos secciones de la abrazadera (C) juntas.
Protector del cable eléctrico
1. Inserte el protector de cables.
D
B
A
C
Desconecte el suministro de energía antes de comenzar.
Quite el tornillo de sujeción (D) y la tapa del bloque de terminal (A).
A. Tapa del bloque de terminal
B. Tornillo externo del conductor de
conexión a tierra
C. Tornillo central del bloque de terminal
D. Tornillo de sujeción
E. Cable de conexión a tierra neutro
†
®
TEFLON es una marca comercial registrada de Chemours.
