64
Si se necesita para el servicio técnico, dependiendo del
modelo:
Abra el panel de pie retirando los tornillos de cabeza hexagonal
de 2¼" de la parte interior del panel. Después levante el panel
mientras jala y saca la parte inferior de la secadora.
Conexión del suministro de gas
CONEXIÓN DEL SUMINISTRO CONEXIÓN DEL SUMINISTRO
DE GASDE GAS
O BIEN
Abra el panel de pie. Use un cuchillo para masilla para
presionar el seguro del panel, ubicado en la parte superior
central del panel de pie. Jale el panel de pie hacia abajo
para abrir. El panel de pie tiene bisagras en la parte inferior.
3.
Abra la válvula de cierre de la línea de suministro de gas y
cerciórese de que la secadora tenga su propio suministro de
gas abierto.
4.
Pruebe todas las conexiones aplicando con un pincel una
solución aprobada para detección de fugas que no sea
corrosiva. Se observarán burbujas si hay fugas. Corrija
todas las fugas que encuentre.

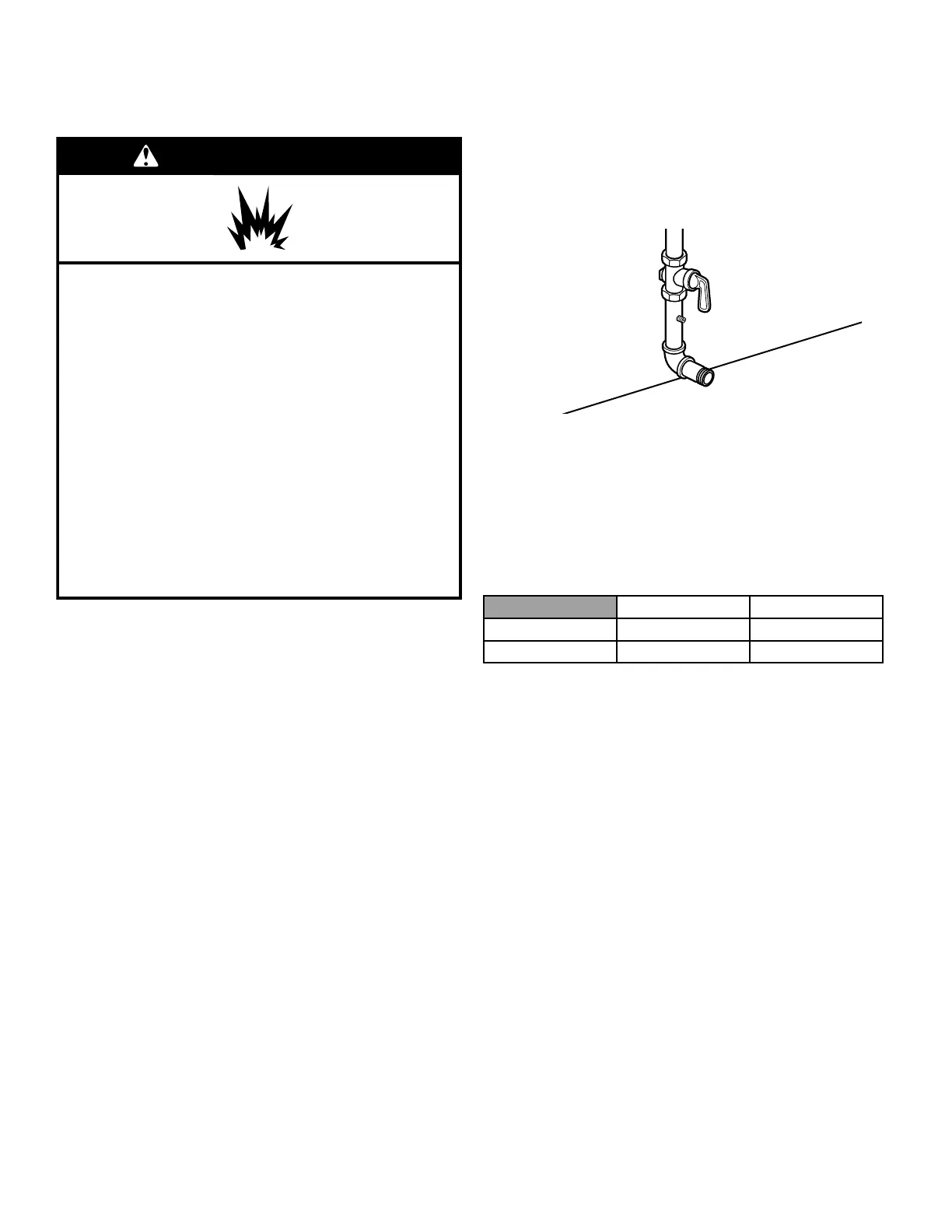

ADVERTENCIA
Peligro de Explosión
Use una línea de suministro de gas nueva con
aprobación CSA Internacional.
Instale una válvula de cierre.
Apriete firmemente todas las conexiones de gas.
Si se conecta a un suministro de gas propano, la
presión no debe exceder una columna de agua de
330 mm (13 pulgada) y debe ser verificada por una
persona calificada.
Ejemplos de una persona calificada incluyen:
personal de servicio del sistema de calefacción con
licencia,
personal autorizado de la compañía de gas, y
personal autorizado para dar servicio.
No seguir estas instrucciones puede ocasionar
la muerte, explosión o incendio.
Esta secadora está equipada para uso con gas natural. Su diseño
está certicado por CSA International para gases propano y
butano con la conversión apropiada. No se deberá hacer intento
alguno para convertir la secadora del gas especicado en la placa
indicadora de la serie/clasicación para utilizar un gas distinto
sin consultar con el abastecedor de gas. La conversión deberá
llevarla a cabo un técnico de servicio calicado. Consulte la lista
de piezas o www.whirlpool.com/owners para ver los números
de piezas del kit de conversión.
Tipo de gas
1. Retire la tapa roja de la línea de suministro de gas de la
secadora.
2.
Conecte el suministro de gas a la secadora. Utilice un
compuesto de rosca de tuberías aprobado para el tipo
de gas suministrado. Si se usa tubería exible de metal,
asegúrese de que no hayan partes retorcidas.
Método recomendado
Provea una línea de suministro de gas de tubería rígida (IPS) de
1⁄ 2" (13 mm) hacia la ubicación de la secadora. Pueden usarse
compuestos para uniones de tubería que sean resistentes a la
acción del gas propano. No utilice cinta TEFLON
®†
. Con gas
propano, el tamaño de la tubería o los tubos puede ser de 1/2"
(13mm) como mínimo. Por lo general, los proveedores de gas
propano determinan el tamaño y los materiales que deben
usarse en el sistema.
Prueba de presión del suministro de gas
Se debe instalar una derivación tapada NTP de por lo
menos 1/8" (3 mm), accesible para las pruebas de calibre,
inmediatamente debajo de la válvula de cierre instalada que va
a la secadora (como se muestra arriba). Se debe desconectar
la secadora del sistema de tubería del suministro de gas,
siempre que se hagan pruebas de presión de dicho sistema a
presiones de prueba que excedan 1/2" psig (352 kg/m
2
). Las
presiones esperadas para el suministro de gas se indican en
pulgadas de agua en la siguiente tabla:
Gas natural Gas propano
Mínimo
5,2" (132,1 mm) 8,0" (203,2 mm)
Máximo
10,5" (266,7 mm) 13,0" (330,2 mm)
Método opcional
El suministro de gas también se puede conectar usando tubería
aprobada de cobre o aluminio de 3⁄8" (10 mm). Si la longitud
total de la línea de suministro es mayor que 20 pies (6,1 m),
deberá usarse tubos más largos.
Si va a usar gas natural, no use tubería de cobre. Pueden
usarse compuestos para uniones de tubería que sean
resistentes a la acción del tipo de gas provisto.
Se requiere una válvula de cierre
La línea de suministro debe estar equipada con una válvula de
cierra manual instalada a una distancia menor de 6 pies (1,8 m)
de la secadora, de acuerdo al National Fuel Gas Code (Código
nacional de gas combustible), ANSI Z223.1. Esta válvula debe
encontrarse en la misma habitación que la secadora. Debe
estar en una ubicación que permita abrir y cerrar con facilidad.
No bloquee el acceso a la válvula de cierre.
En Canadá, se deberá instalar una válvula de cierre manual de
acuerdo con los códigos B149 de instalación
CAN/CGA B149.1 y CAN/CGA B149.2.
Línea de suministro de gas
†
®
TEFLON es una marca comercial registrada de Chemours.
