43
IMPORTANT: Un raccordement à 4ls est obligatoire lorsque les
codes locaux n’autorisent pas l’utilisation de raccordements à 3ls.
Le câble à raccordement direct doit avoir une longueur
supplémentaire de 5pi (1,52m) pour pouvoir déplacer la
sécheuse si nécessaire.
Dénuder une longueur de 5po (127mm) de gaine extérieure à
l’extrémité du câble, en laissant le conducteur de mise à la terre
nu à la longueur de 5po (127mm). Couper 1 ½po (38mm) des
trois conducteurs restants. Dénuder les conducteurs sur une
longueur de 1po (25mm). Former des crochets aux extrémités
des conducteurs.
Raccordement du conducteur de terre neutre et du
conducteur neutre
1. Retirer la vis (A) de la borne centrale du bornier et le
conducteur de terre neutre (B) en retirant la vis (C) du
connecteur de terre externe.
2. Connecter le conducteur de terre neutre (B) et placer
l’extrémité en crochet (crochet orienté vers la droite) du
conducteur neutre (blanc ou conducteur central) (D) sous la
vis de la borne centrale (B). Rapprocher les extrémités du
crochet. Serrer la vis.
Raccordement direct du conducteur de terre
3. Connecter le conducteur de mise à la terre (vert ou nu) (E) à la
vis du connecteur de mise à la terre externe (C). Serrer la vis.
C
A
B
r
B
D
E
C

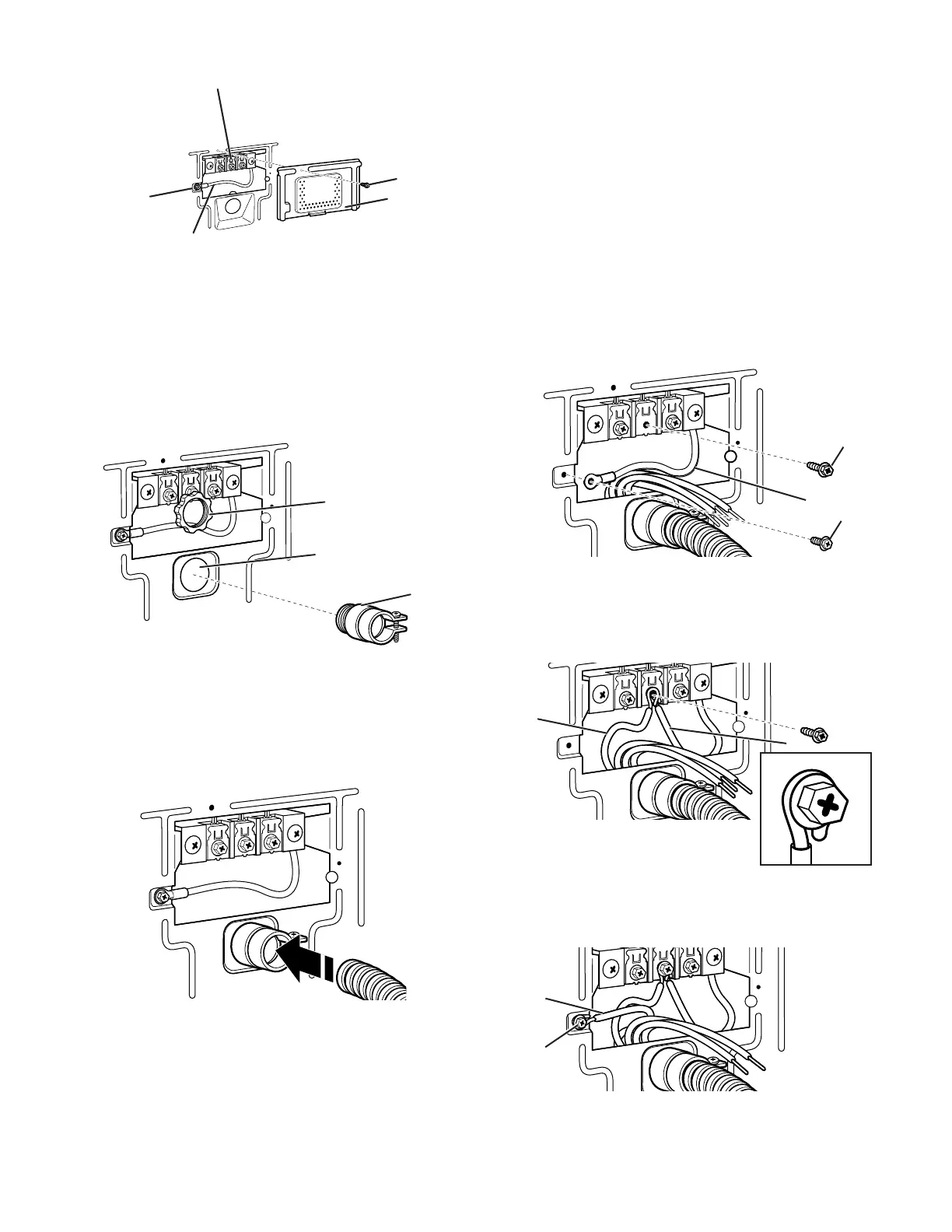

Raccordement de la connexion à 4 ls:
Raccordement direct
Retirer le couvercle du bornier
A
B
E
D
C
Avant de commencer, débrancher l’alimentation. Retirer la vis de
retenue (D) et le couvercle du bornier (A).
A. Couvercle du bornier
B. Vis du conducteur de terre externe
C. Vis de la borne centrale
D. Vis de retenue
E. Connecteur neutre de mise à la terre
Serre-câbles pour câblage direct
1.
Insérer le serre-câbles.
Dévisser le raccord de conduit amovible (A) et les vis d’un
serre-câbles homologué UL (inscription UL sur le serre-câbles)
de 3/4 po (19mm). Visser la partie letée du serre-câbles
(C) dans le trou sous l’ouverture du bornier (B). En passant
par l’ouverture du bornier, visser le connecteur de conduit
amovible (A) sur le letage du serre-câbles.
Passer le câble à raccordement direct à travers le
serre-câbles. Le serre-câbles doit être bien relié à la caisse de
la sécheuse et se trouver en position horizontale. Serrer la vis
du serre-câbles autour du câble à raccordement direct.
2.
Insérer le conduit dans le serre-câbles et serrer la bride.
B
A
C
