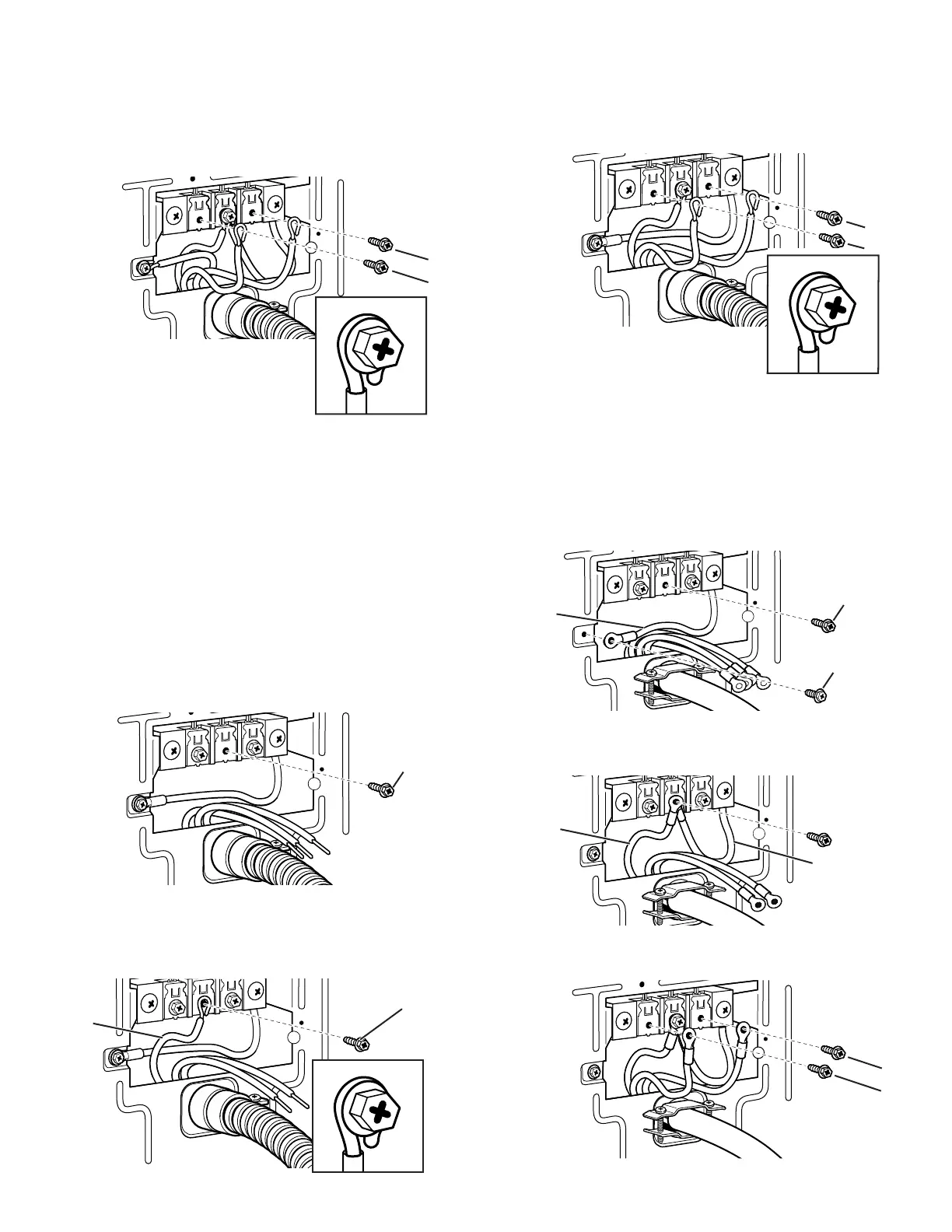

Connecter les conducteurs restants
4. Placer les extrémités en crochet des conducteurs à
raccordement direct (crochets orientés vers la droite).
Rapprocher les extrémités en crochet et serrer les vis
extérieures du boîtier (F). Enn, réinstaller le couvercle du
bornier et serrer la vis de retenue. Serrer les vis. Passer à la
section «Achever l’installation».
F
F
Raccordement de la connexion à 3 ls:
Raccordement direct
À utiliser lorsque les codes locaux autorisent la connexion
du conducteur de masse de la caisse au conducteur neutre.
Le câble à raccordement direct doit avoir une longueur
supplémentaire de 5pi (1,52m) pour pouvoir déplacer la
sécheuse si nécessaire.
Dénuder une longueur de 3 ½po (89mm) de gaine extérieure à
l’extrémité du câble. Dénuder les conducteurs sur une longueur
de 1po (25mm). Si un câble à 3 ls avec conducteur de mise
à la terre est utilisé, couper le l nu au même niveau que la
gaine extérieure. Former des crochets aux extrémités des
conducteurs.
Raccordement du conducteur neutre
1. Desserrer ou retirer la vis de la borne centrale du bornier (A).
2. Placer l’extrémité en crochet (crochet orienté vers la droite)
du conducteur neutre (blanc ou conducteur central) (D) sous
la vis de la borne centrale (A). Rapprocher les extrémités du
crochet. Serrer la vis.
A
D
A
3. Placer les extrémités en crochet des conducteurs à
raccordement direct (crochets orientés vers la droite).
Rapprocher les extrémités en crochet et serrer les vis
extérieures du boîtier (F). Enn, réinstaller le couvercle du
bornier et serrer la vis de retenue. Serrer les vis. Passer à la
section «Achever l’installation».
Raccordement de la connexion à 3 ls: en option
F
F
À utiliser pour le raccordement direct ou le cordon
d’alimentation si les codes locaux ne permettent pas le
raccordement du conducteur de terre de la caisse au neutre.
Raccordement du conducteur neutre
1. Retirer la vis de la borne centrale (A). Retirer également le
conducteur de terre neutre (B) en retirant la vis du conducteur
de mise à la terre externe (C).
2. Connecter le conducteur de terre neutre (B) et le conducteur
neutre (blanc ou central) (D) du cordon/câble d’alimentation
sous la borne centrale du bornier. Serrer la vis.
3. Connecter les conducteurs restants sous le bornier extérieur.
Resserrer les vis (F).
B
A
C
B
D
F
F
