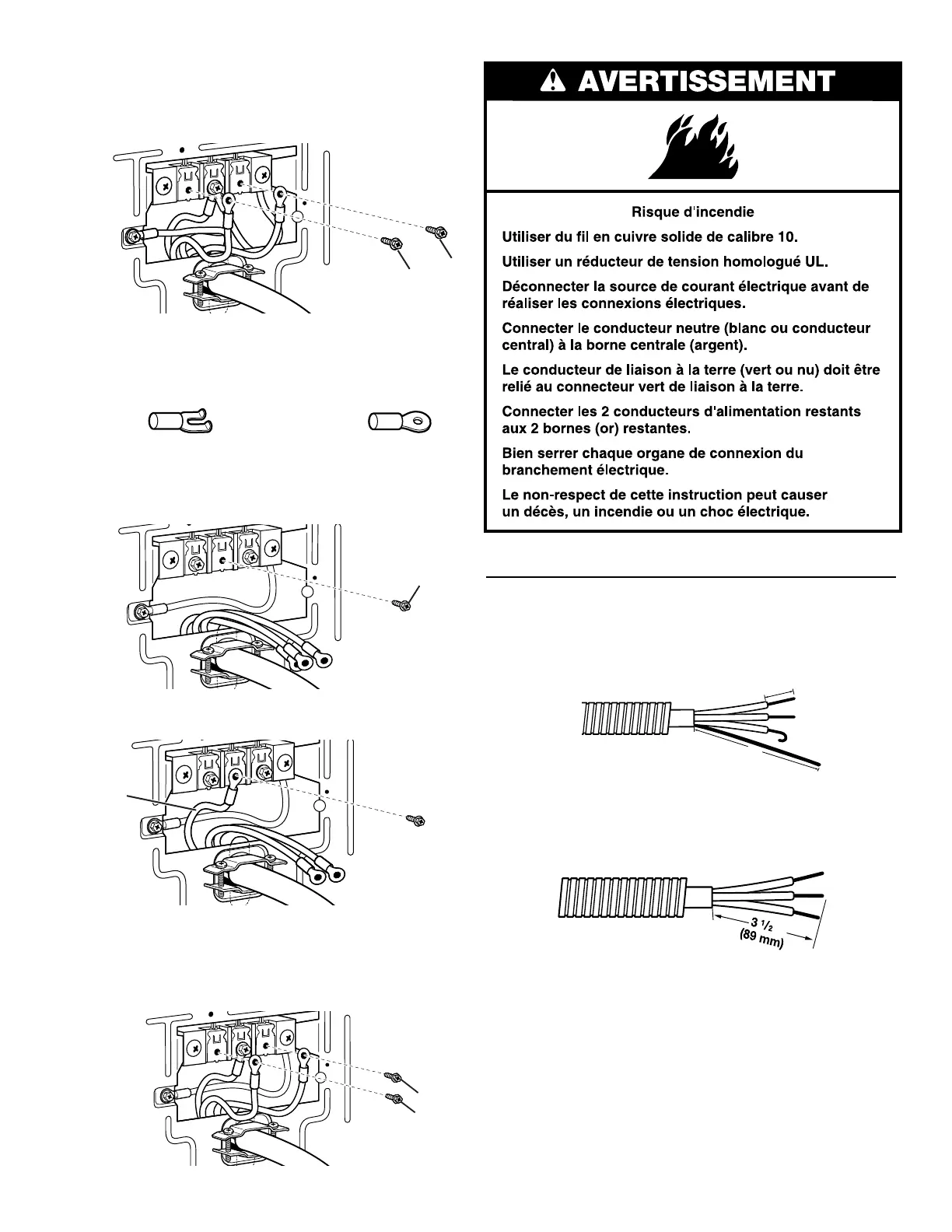

Connecter les conducteurs restants
4. Connecter les conducteurs restants au moyen des vis les plus à
l’extérieur du bornier (F). Serrer les vis du serre-câbles autour du
cordon d’alimentation. Enn, réinstaller le couvercle du bornier et
serrer la vis de retenue. Passer à la section «Achever l’installation».
Raccordement de la connexion à 3 ls: Cordon
d’alimentation
Connecteurs standard pour cordon d’alimentation
Raccordement du conducteur neutre
1. Desserrer ou retirer la vis de la borne centrale du bornier (A).
2. Connecter le conducteur neutre blanc (blanc ou conducteur
central) (D) à la borne centrale (argent). Serrer la vis.
3. Connecter les conducteurs restants au moyen des vis les plus
à l’extérieur du bornier (F). Serrer les vis du serre-câbles autour
du cordon d’alimentation. Enn, réinstaller le couvercle du
bornier et serrer la vis de retenue. Passer à la section «Achever
l’installation».
F
F
A
D
F
F
Connecteur à fourche et pointes relevées Connecteur rond
Méthode de raccordement direct
Direct – 4 ls
Lire la section «Raccordement de la connexion à 4ls: câblage
direct».
Direct – 3 ls
Lire la section «Raccordement de la connexion à 3ls: câblage
direct».
REMARQUE: Si les codes locaux n’autorisent pas le
raccordement d’un conducteur de masse de la caisse au l
neutre, voir la section «Raccordement de la connexion à 3
ls: optionnel». Ce raccordement peut servir pour un cordon
d’alimentation ou une connexion directe des conducteurs.
Options de raccordement
Raccordement direct
1 po
(25 mm)
5 po
(127 mm)
po
