41

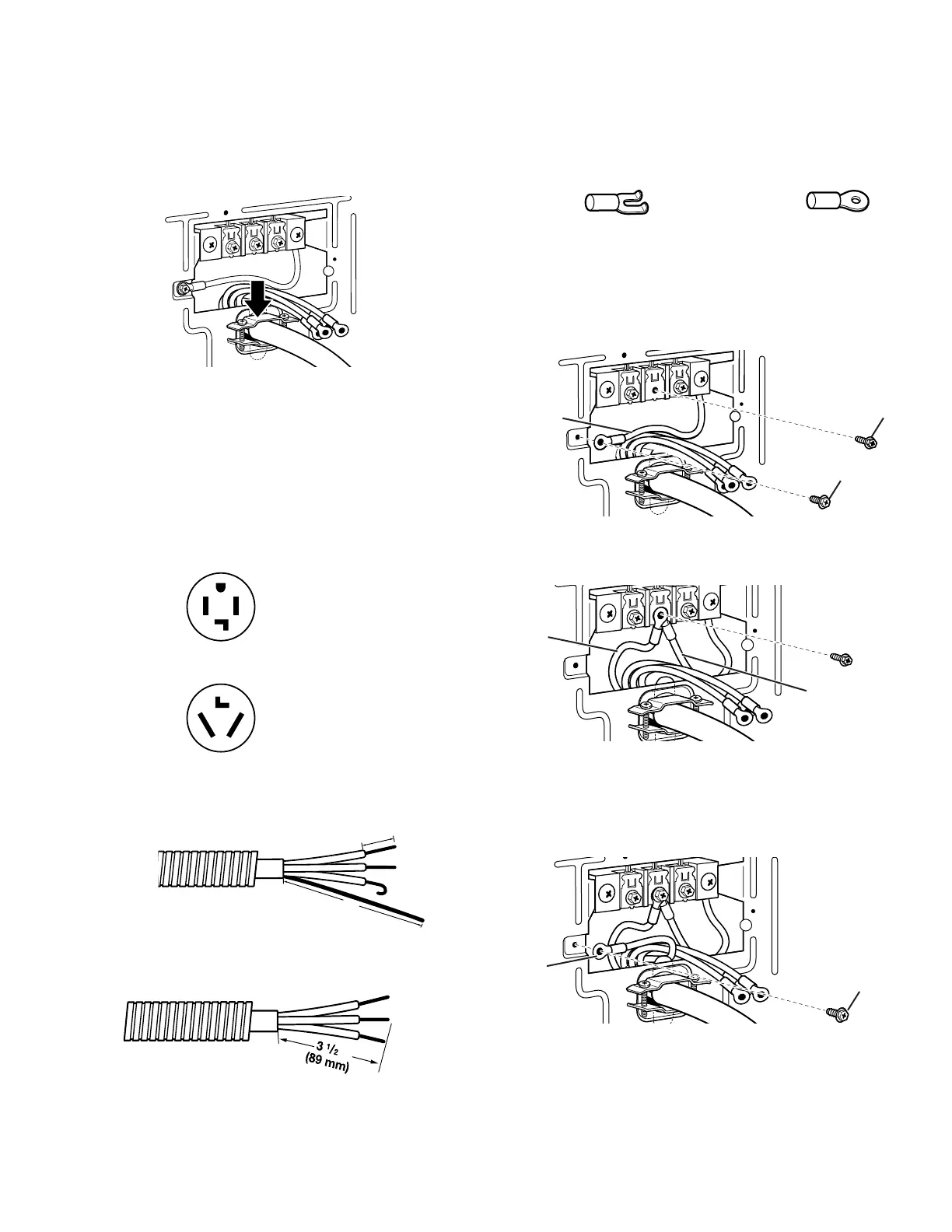

Raccordement de la connexion à 4 ls: Cordon
d’alimentation
IMPORTANT: Un raccordement à 4ls est obligatoire lorsque
les codes locaux n’autorisent pas l’utilisation de raccordements
à 3ls.
Connecteurs standard pour cordon d’alimentation
Raccordement du conducteur de mise à la terre et du
conducteur neutre
1. Retirer la vis (A) de la borne centrale du bornier et le
conducteur de terre neutre (B) en retirant la vis (C) du
connecteur de terre externe.
2. Connecter le conducteur terre neutre (B) et le conducteur
neutre (blanc ou central) à la borne centrale du bornier. Serrer
la vis.
Connecter le conducteur de terre du cordon
d’alimentation
3. Connecter le conducteur de mise à la terre (vert ou nu) (E) à
la vis du connecteur de mise à la terre externe (C). Serrer la
vis.
A
C
B
B
D
C
E
2. Insérer le cordon d’alimentation dans le serre-câbles.
Passer le cordon d’alimentation à travers le serre-câbles.
Vérier que la gaine d’isolement du cordon d’alimentation
rentre à l’intérieur du serre-câbles. Le serre-câbles doit être
bien relié à la caisse de la sécheuse et se trouver en position
horizontale. Ne pas visser davantage les vis du serre-câbles à
ce stade.
Cordon d’alimentation
Prise à 4 conducteurs (Type NEMA14-30R)
Lire la section «Raccordement du cordon d’alimentation».
Prise à 3 conducteurs (Type NEMA10-30R)
Lire la section «Raccordement du cordon d’alimentation».
Options de raccordement
Raccordement direct
Direct – 4 ls
Lire la section «Raccordement direct».
Direct – 3 ls
Lire la section «Raccordement direct».
REMARQUE:
Si les codes locaux n’autorisent pas le
raccordement d’un conducteur de masse de la caisse au l
neutre, voir la section «Raccordement de la connexion à 3
ls: optionnel». Ce raccordement peut servir pour un cordon
d’alimentation ou une connexion directe des conducteurs.
Retirer les vis d’un serre-câbles homologué UL de 3/4po
(19mm) UL (inscription UL sur le serre-câbles). Placer les
languettes des deux moitiés de pince (C) dans le trou sous
l’ouverture du bornier (B), de sorte qu’une d’entre elles pointe
vers le haut (A) et l’autre vers le bas (D). Maintenir en place.
Serrer les vis du serre-câbles juste assez pour maintenir
ensemble les deux moitiés de pince (C).
1 po
(25 mm)
5 po
(127 mm)
po
Connecteur à fourche et pointes relevées Connecteur rond
