40

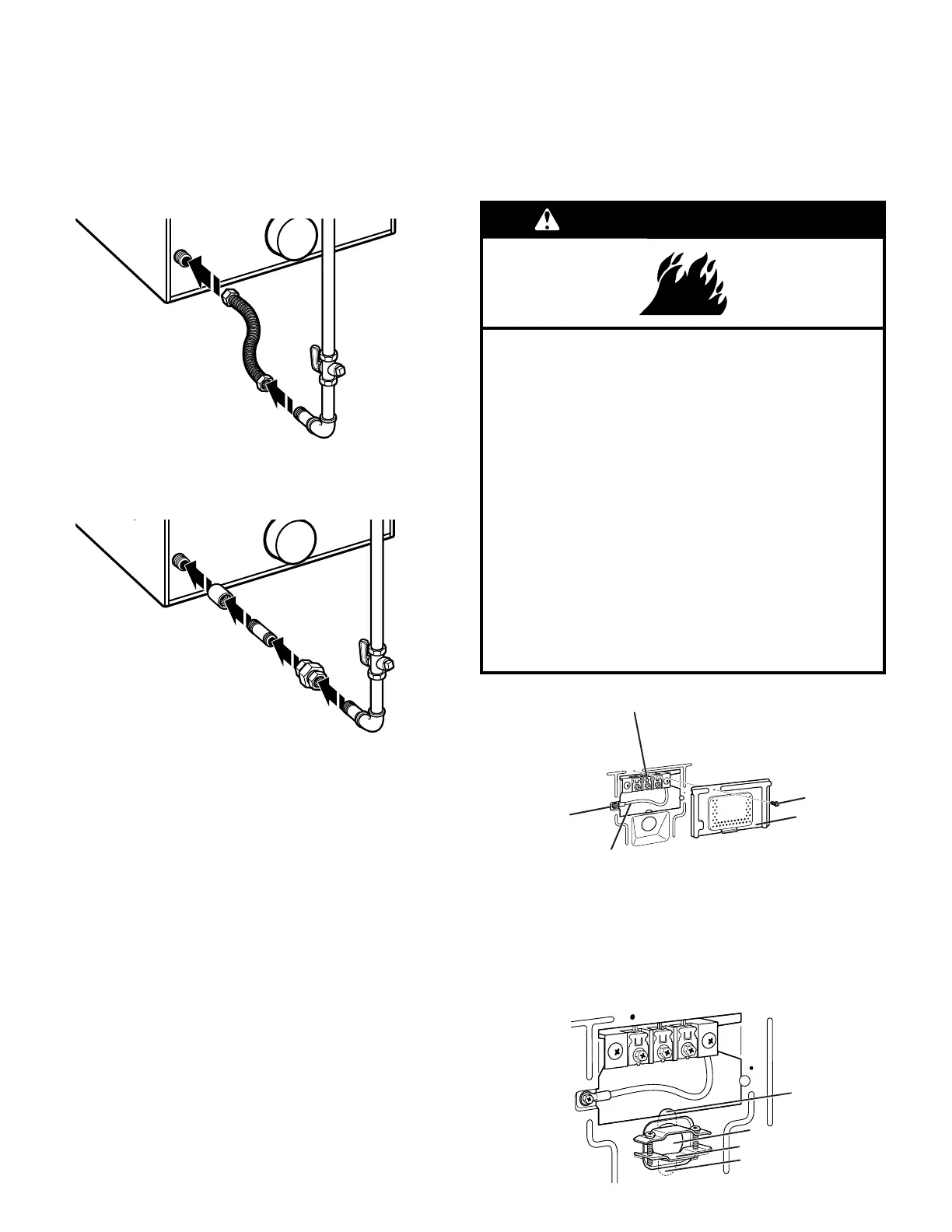

Raccord métallique flexible pour appareil ménager
Il est recommandé d’utiliser une canalisation en acier
inoxydable souple neuve, conception homologuée par CSA
International, pour raccorder la sécheuse à la conduite
d’alimentation en gaz. (La canalisation d’arrivée de gaz
émergeant au niveau de la partie inférieure arrière de la
sécheuse est dotée d’un letage mâle de 3/8 po [10mm]).
REMARQUE: Ne pas déformer/endommager la canalisation en
acier inoxydable exible lors du déplacement de la sécheuse.
Raccordement par conduit rigide
On doit utiliser une combinaison de raccords pour réaliser un
raccordement aligné entre la sécheuse et la canalisation de gaz.
RACCORDEMENTS RACCORDEMENTS
ÉLECTRIQUES DE LA ÉLECTRIQUES DE LA
SÉCHEUSE ÉLECTRIQUE – SÉCHEUSE ÉLECTRIQUE –
É-U.SEULEMENT É-U.SEULEMENT
Retirer le couvercle du bornier
Raccordement du cordon d’alimentation
A
B
E
D
C
Serre-câbles du cordon d’alimentation
1. Insérer le serre-câbles.
D
B
A
C
Avant de commencer, débrancher l’alimentation. Retirer la vis
de retenue (D) et le couvercle du bornier (A).
A. Couvercle du bornier
B. Vis du conducteur de mise à la
terre externe
C. Vis de la borne centrale du
bornier
D. Vis de retenue
E. Conducteur de terre neutre
AVERTISSEMENT
Risque d'incendie
Utiliser un cordon d'alimentation électrique neuf
homologué UL de 30 ampères.
Utiliser un réducteur de tension homologué UL.
Déconnecter la source de courant électrique avant de
réaliser les connexions électriques.
Connecter le conducteur neutre (blanc ou conducteur
central) à la borne centrale (argent).
Le conducteur de liaison à la terre (vert ou nu) doit être
relié au connecteur vert de liaison à la terre.
Connecter les 2 conducteurs d'alimentation restants
aux 2 bornes (or) restantes.
Bien serrer chaque organe de connexion du
branchement électrique.
Le non-respect de cette instruction peut causer
un décès, un incendie ou un choc électrique.
