Méthode recommandée
Installer une canalisation de gaz rigide de 1/2 po (13mm)
jusqu’à l’emplacement d’installation de la sécheuse. On doit
utiliser un composé d’étanchéité des tuyauteries résistant à
l’action du gaz propane. Ne pas utiliser de ruban TEFLON
®†
.
Pour l’alimentation au propane, le diamètre des canalisations
ou tuyaux doit être de 1/2 po (13mm) minimum. En général, le
fournisseur de gaz propane détermine les matériaux à utiliser et
le diamètre approprié.

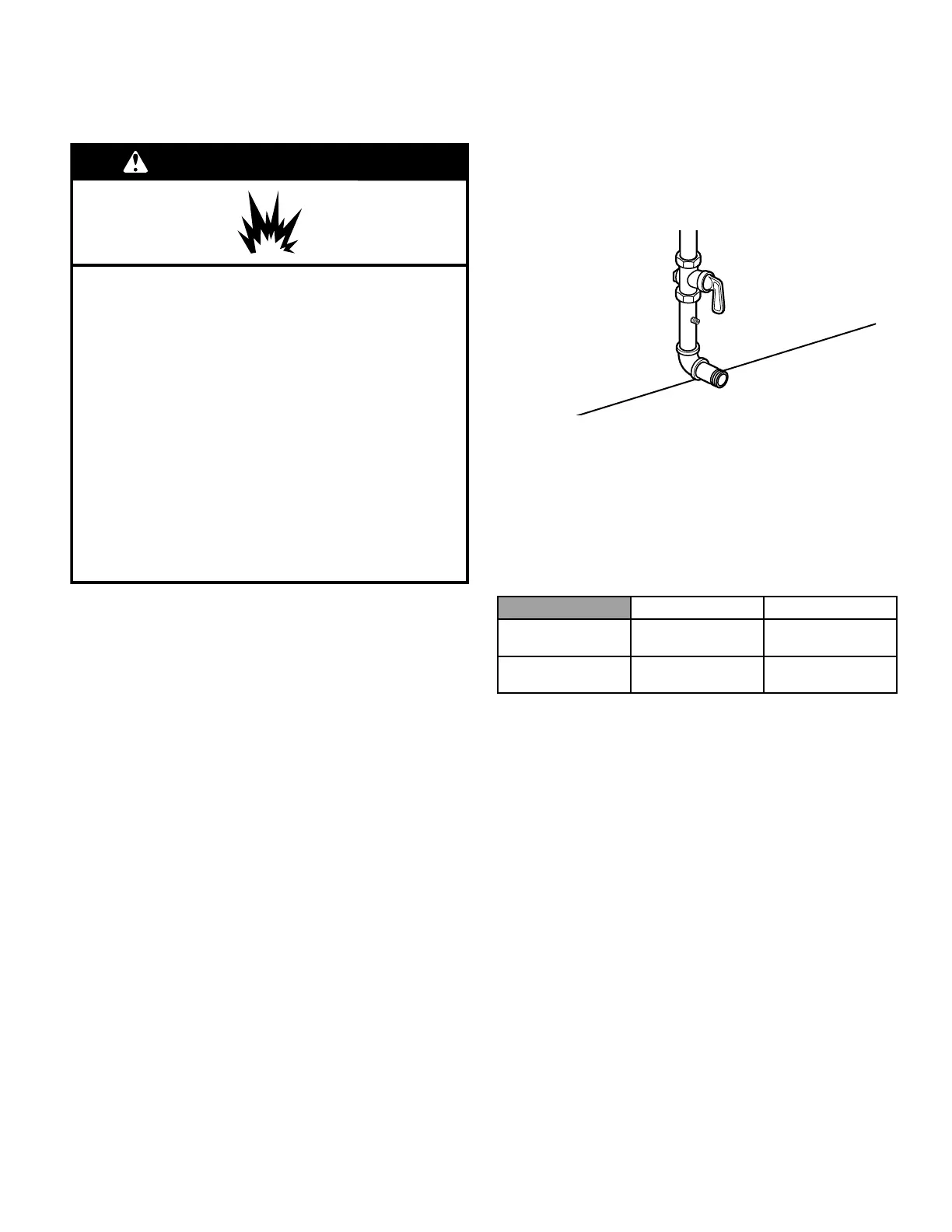

Essai de pression de la canalisation de gaz
Un piquage bouché de 1/8po (3 mm) NPT minimum,
accessible pour le contrôle de pression, doit être installé
immédiatement en aval du robinet d’arrêt installé pour la
sécheuse (comme illustré ci-dessous). Lors de toute épreuve
de pressurisation du système à une pression supérieure à
1/2 lb/po
2
(352kg/m
2
), on doit déconnecter la sécheuse de la
tuyauterie de l’alimentation en gaz. Les pressions attendues
pour l’entrée de gaz sont indiquées en pouces d’eau dans le
tableau suivant:
Gaz naturel Gaz propane
Minimum
5,2po
(132,1mm)
8,0po
(203,2mm)
Maximum
10,5po
(266,7mm)
13,0po
(330,2mm)
Méthode alternative
L’alimentation en gaz peut aussi être raccordée à l’aide d’un
conduit en cuivre ou en aluminium homologué de 3/8 po
(10mm). Si la longueur totale de la canalisation d’alimentation
est supérieure à 20pi (6,1m), utiliser un conduit de taille
supérieure
Pour le gaz naturel, ne pas utiliser de conduits en cuivre. On
doit utiliser un composé d’étanchéité des tuyauteries résistant à
l’action du gaz d’alimentation.
Robinet d’arrêt nécessaire
La canalisation d’alimentation doit comporter un robinet
d’arrêt individuel manuel installé à 6pi (1,8m) maximum
de la sécheuse conformément au National Fuel Gas Code,
ANSIZ223.1. Le robinet doit se trouver dans la même pièce
que la sécheuse. Il doit se trouver en un endroit facilement
accessible pour les manœuvres d’ouverture/fermeture. Ne pas
entraver l’accès au robinet d’arrêt manuel.
Au Canada, un robinet d’arrêt individuel doit être installé
conformément aux codes d’installation
B149.1 CAN/CGAB149.1 et CAN/CGA B149.2.
Conduite de gaz
†
®
TEFLON est une marque déposée de Chemours.
Si nécessaire pour une intervention d’entretien ou de
réparation, selon le modèle:
Ouvrir la plinthe en ôtant les vis à tête hexagonale de 2¼po
du fond du panneau. Soulever ensuite le panneau tout en
tirant le fond du panneau hors de la sécheuse.
Raccordement au gaz
RACCORDEMENT DE RACCORDEMENT DE
L’ALIMENTATION EN GAZL’ALIMENTATION EN GAZ
OU
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz
approuvée par CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s’assurer que la pression de gaz
ne dépasse pas 330 mm (13 po) de la colonne d’eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d’une compagnie de gaz, et
le personnel d’entretien autorisé.
Le non-respect de ces instructions peut causer
un décès, un explosion ou un incendie.
AVERTISSEMENT
Cette sécheuse est équipée pour une alimentation au gaz
naturel. Sa conception est homologuée par CSA International
pour l’alimentation au gaz propane ou butane avec conversion
appropriée. Ne pas entreprendre de convertir la sécheuse
pour une utilisation avec un gaz différent de celui indiqué sur
la plaque signalétique sans consulter le fournisseur de gaz au
préalable. L’opération de conversion doit être exécutée par un
technicien de réparation qualié.
Consulter la liste des pièces ou visiter le
www.whirlpool.com/owners pour connaître les numéros de
pièce de la trousse de conversion.
Type de gaz
1. Retirer le capuchon rouge de la canalisation de gaz de la
sécheuse.
2.
Raccorder l’alimentation en gaz à la sécheuse. Utiliser un
composé d’étanchéité de tuyauterie approuvé pour le type
de gaz utilisé. Si on utilise un conduit métallique exible,
veiller à ce qu’il ne soit pas pincé.
Ouvrir la plinthe. Appuyer sur le dispositif de verrouillage
de la plinthe avec un couteau à mastic pour l’ouvrir – le
dispositif se trouve sur la partie supérieure centrale de la
plinthe. Tirer la plinthe vers le bas pour l’ouvrir. La plinthe
comporte une charnière sur sa partie inférieure.
3.
Ouvrir le robinet d’arrêt de la canalisation d’alimentation en
gaz et s’assurer que l’entrée en gaz de la sécheuse est aussi
ouverte.
4.
Vérier tous les raccordements en les badigeonnant d’une
solution de détection des fuites non corrosive approuvée. La
formation de bulles indique la présence d’une fuite. Éliminer
toute fuite détectée.
