NHA58709 Kit de montage encastré HEPD80
01/2016 Directives d’utilisation
© 2016 Schneider Electric USA, Inc. Tous droits réservés
5
Pour les besoins de dépannage, appeler le groupe d’assistance technique Surgelogic au 1-800-577-7353 (É.-U.).
FRANÇAIS
15. Engager l'assemblage du conduit flexible sur les fils du SPD et le fixer au
coupleur de l'assemblage du SPD.
REMARQUE : Serrer le coupleur du conduit à la main, puis serrer d'un quart de
tour supplémentaire. Voir la figure 8.
16. Insérer les fils et l'assemblage du SPD dans le trou du mur et à travers la
débouchure du centre de distribution. Engager le contre-écrou sur les fils et fixer
le conduit en place, comme indiqué à la figure 9.
17. Fixer le support de montage au mur à l'aide des quatre vis fournies. Voir la
figure 9.

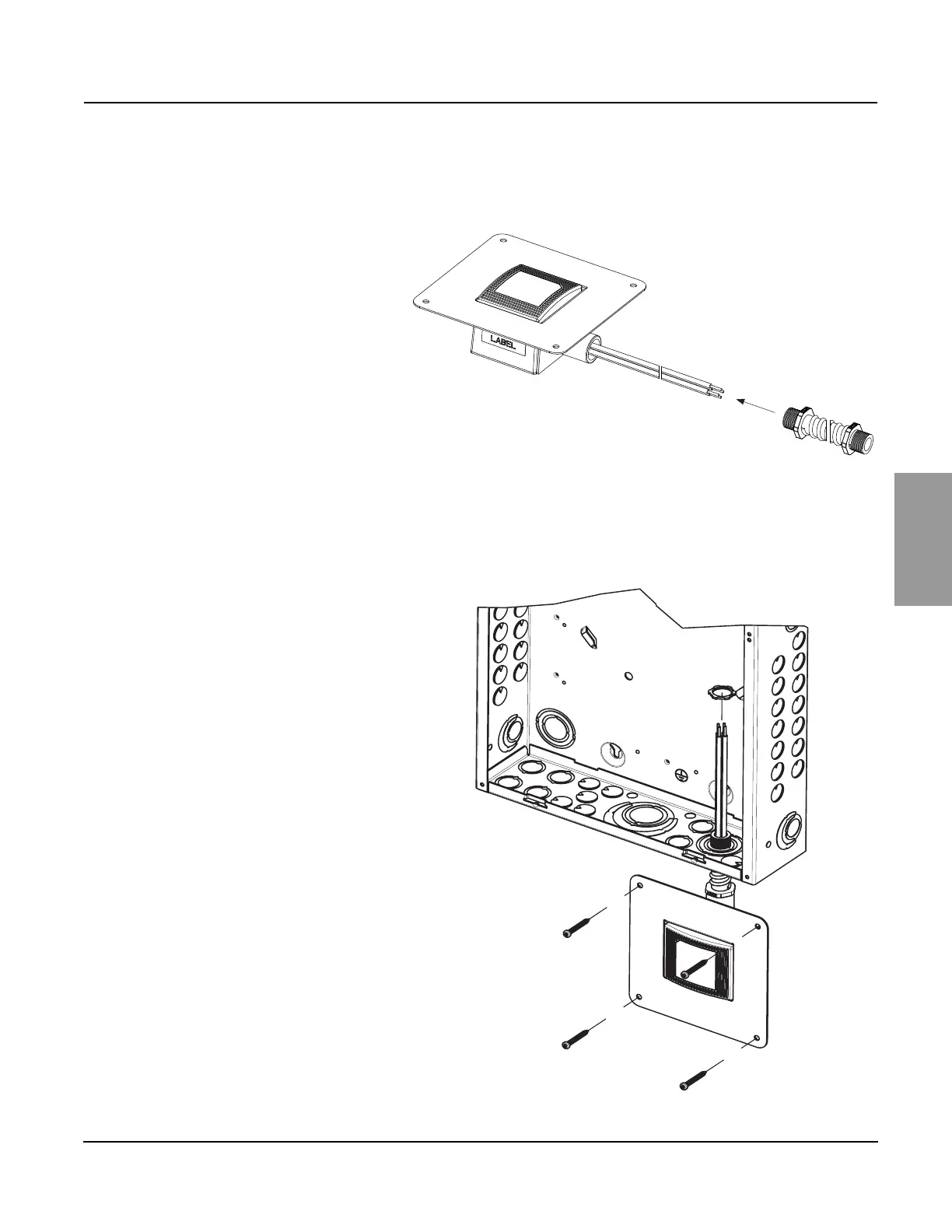

Figure 8 : Installation du coupleur
Figure 9 : Fixation du conduit
Released for Manufacturing
Printed on 2016/08/08
