Kit de montage encastré HEPD80 NHA58709
Directives d’utilisation 01/2016
© 2016 Schneider Electric USA, Inc. Tous droits réservés4
Pour les besoins de dépannage, appeler le groupe d’assistance technique Surgelogic au 1-800-577-7353 (É.-U.).
FRANÇAIS
12. Engager méticuleusement le support sur le SPD comme indiqué à la figure 6.
13. Couper le conduit flexible à la longueur appropriée pour satisfaire à l'installation.
REMARQUE : La longueur du conduit sera la même que la distance de décalage
depuis le bas du centre de distribution, comme identifiée au point 1. Voir la
figure 1.
Exemple : Si la distance de décalage depuis le bas du centre de distribution est
de 76 mm (3 po), la longueur du conduit sera également de 76 mm (3 po).
14. Installer les deux raccords du conduit flexible sur chaque extrémité du conduit.
Voir la figure 7.

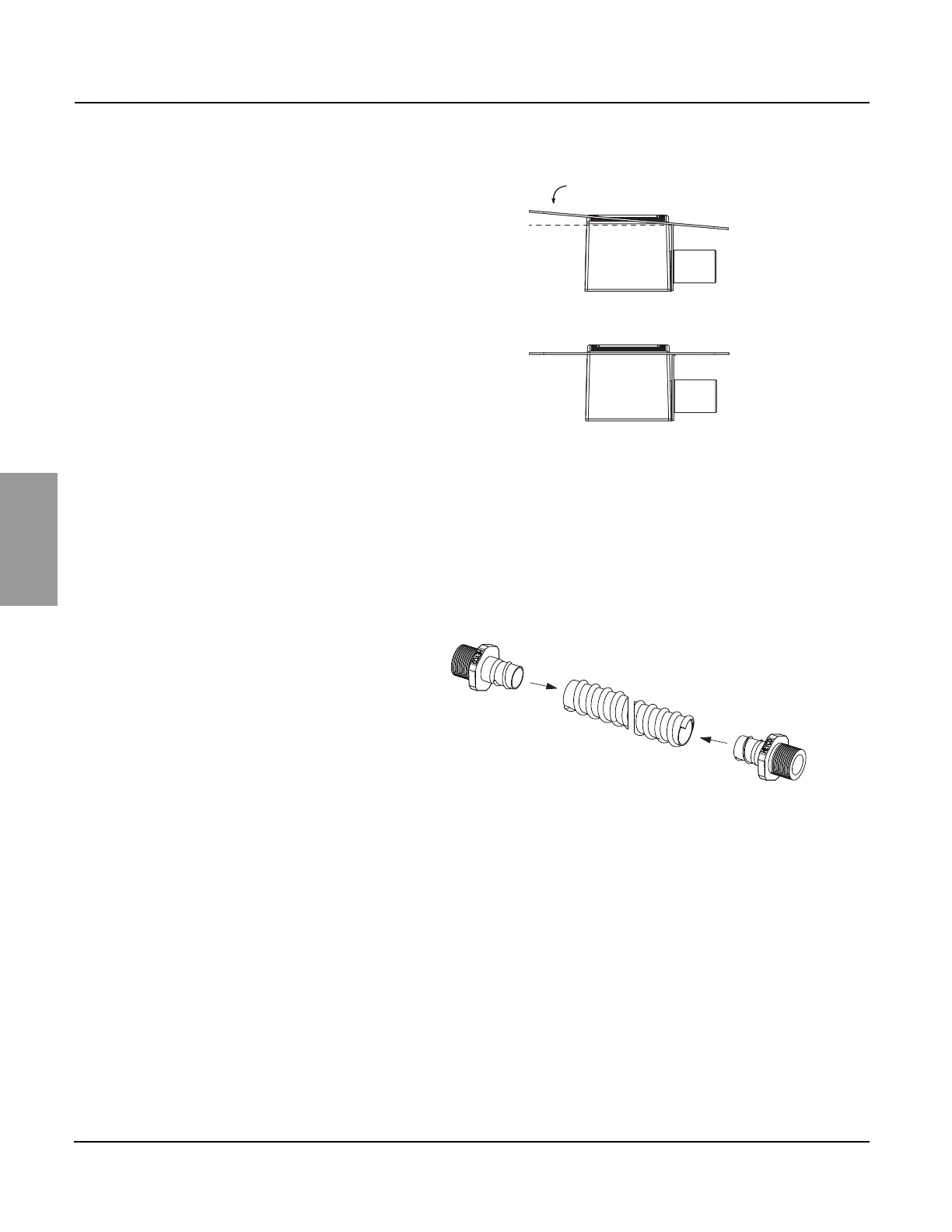

Figure 6 : Fléchissement du support
Figure 7 : Installation du coupleur
Released for Manufacturing
Printed on 2016/08/08
