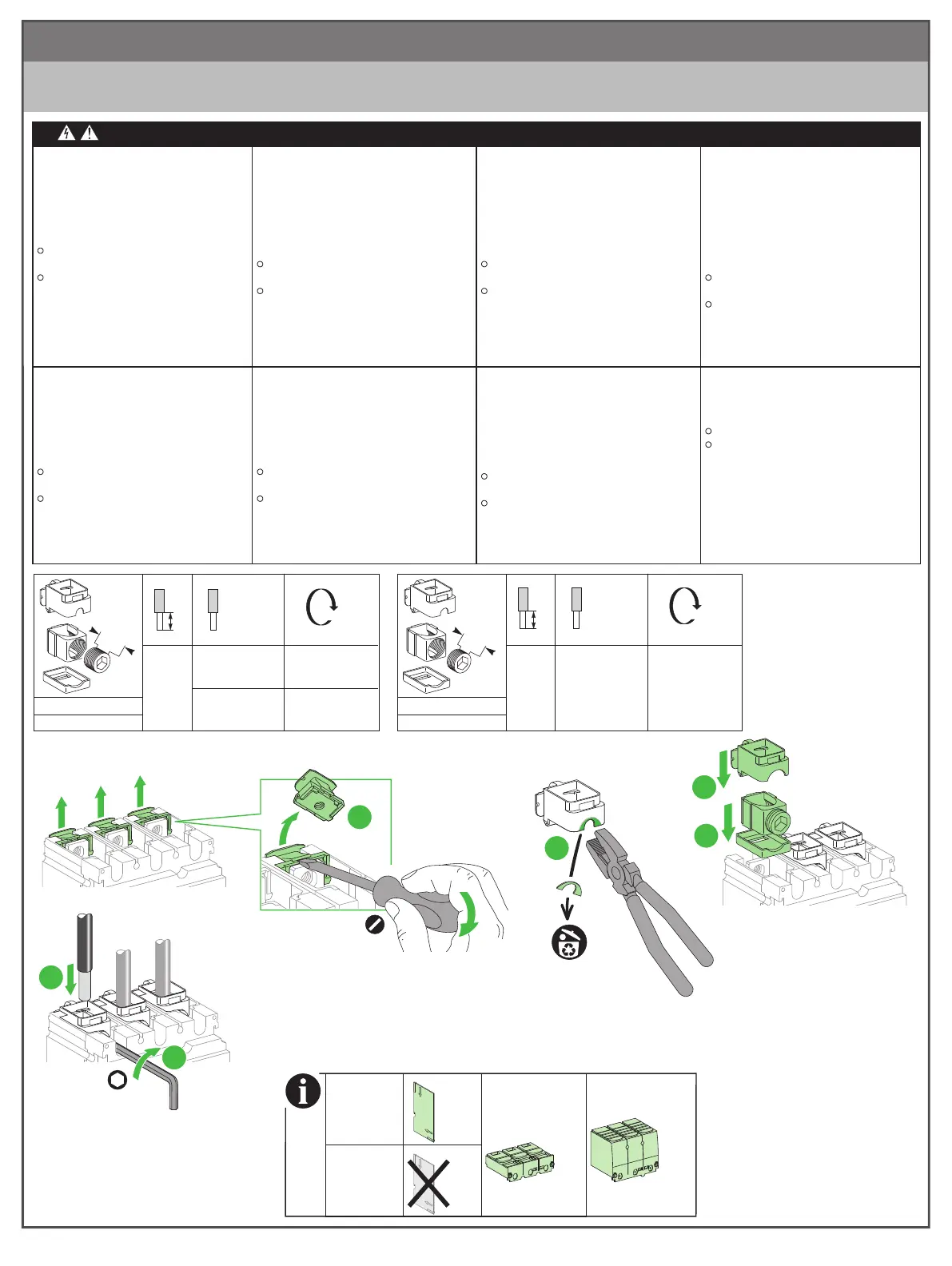

8.2.1 Aluminium Connectors for 1 Cable / Borne aluminium 1 câble / Conectores de aluminio para 1 cable / Aluminiumanschlüsse für 1 Kabel /
Connettori di alluminio per 1 cavo / Conectores de alumínio para 1 cabo / Алюминиевые соединительные элементы для 1 кабеля / 用于 1 条电缆
的铝连接器
8.2 Aluminium Connectors / Borne aluminium / Conectores de aluminio / Aluminiumanschlüsse / Connettori di
alluminio / Conectores de alumínio / Алюминиевые соединительные элементы / 的铝连接器
NNZ4765407-00 15/26
25 mm
1 in.
25–50 mm²
4–1/0 AWG
20±2 N•m
180±18 lb-in.
70–95 mm²
2/0–4/0 AWG
26±2.6 N•m
225±22.5 lb-in.
15.5
0.61
Cu/AI
LV429228
LV429227
x4
x3
120–185 mm²
250–350 kcmil
26±2.6 N•m
225±22.5 lb-in.
12
0.47
25 mm
1 in.
Cu/AI
LV429260
LV429259
x4
x3
2
3
4
8 mm
5/16 in.
6
5
1
p. 24
p. 23p. 22
y 500 Va
> 500 Va
LV429517 3P
LV429518 4P
LV429515 3P
LV429516 4P
RISCHIO DI FOLGORAZIONE,
ESPLOSIONI O ARCO ELETTRICO
p Se la tensione di rete è superiore a
440 Va, è obbligatorio installare un
accessorio di isolamento.
p Se la tensione di rete è superiore a
500 Va, è richiesta l'installazione:
p
di una protezione morsettiera corta
LV429515 o LV429516
p
o di una protezione morsettiera lunga
LV429517 o LV429518.
Il mancato rispetto di queste istruzioni
provocherà morte o gravi infortuni.
GEFAHR VON ELEKTRISCHEM
SCHLAG, EXPLOSION ODER
LICHTBOGEN
p Bei Netzwerkspannungen über 440 Va
ist es zwingend erforderlich,
Isolationszubehör zu installieren.
p Bei einer Netzspannung über 500 V
a
muss folgende Zusatzkomponente
installiert werden:
p
eine kurze Klemmenabdeckung
LV429515 oder LV429516
p
oder eine lange Klemmenabdeckung
LV429517 bzw. LV429518
Die Nichtbeachtung dieser Anweisungen
führt zu Tod oder schweren
Verletzungen.
电击、爆炸或弧闪的危险
p 如果电网电压大于 440 Va，必须安装
绝缘附件。
p 如果电网电压大于 500 Va，则必须安装：
p 短端子屏罩 LV429515 或 LV429516
p
长端子屏罩 LV429517 或 LV429518。
不遵循上述说明将导致人员伤亡。
PELIGRO DE DESCARGA ELÉCTRICA,
EXPLOSIÓN O DESTELLO POR
ARQUEO
p Si la tensión de red es de más de 440 Va,
es obligatorio instalar un accesorio de
aislamiento.
p Si la tensión de red es de más de 500 Va,
es obligatorio instalar:
p
un cubrebornes corto LV429515 o
LV429516
p
o un cubrebornes largo LV429517 o
LV429518.
El incumplimiento de estas
instrucciones provocará lesiones graves
o incluso la muerte.
HAZARD OF ELECTRIC SHOCK,
EXPLOSION OR ARC FLASH
p If the network voltage is greater than
440 Va, it is mandatory to install
an insulation accessory.
p If the network voltage is greater than
500 Va, it is mandatory to install:
p
either a short terminal shield LV429515
or LV429516
p
or a long terminal shield LV429517 or
LV429518.
Failure to follow these instructions
will result in death or serious injury.
RISQUE D'ÉLECTROCUTION,
D'EXPLOSION OU D'ÉCLAIR D'ARC
ÉLECTRIQUE
p Si la tension du réseau est supérieure à
440 Va, il est obligatoire de monter un
accessoire d'isolement.
p Si la tension du réseau est supérieure à
500 Va, il est obligatoire de monter :
p
soit un cache-borne court LV429515 ou
LV429516
p
soit un cache-borne long LV429517 ou
LV429518.
Si ces directives ne sont pas respectées,
cela entraînera la mort ou des blessures
graves.
Опасность поражения электрическим
током, взрыва или возникновения дуги
p Если сетевое напряжение превышает
440 В
a
, обязательно установите
изоляционную принадлежность.
p Если сетевое напряжение превышает
500 Вa, обязательно установите:
p
либо короткий изолятор клемм
LV429515 или LV429516
p
либо длинный изолятор клемм
LV429517 или LV429518.
Несоблюдение этих инструкций
приведет к смерти или серьезной травме
RISCO DE ELECTROCUSSÃO, DE
EXPLOSÃO, OU DE ARCO ELÉCTRICO
p Se a tensão da rede for superior a 440 Va,
é obrigatório instalar um acessório de
isolamento.
p Se a tensão da rede for superior a
500 Va, é obrigatório instalar:
p
uma blindagem de terminal curta
LV429515 ou LV429516
p
ou uma blindagem de terminal longa
LV429517 ou LV429518.
A não observância destas instruções
resultará em morte, ou ferimentos
graves.
DANGER / DANGER / PELIGRO / GEFAHR / PERICOLO / PERIGO / ОПАСНОСТЬ / 危险
