1765274 08/2012 13
8. Connecting to the bus
8. 3. RS485 schematic for the card
The RS485 interface on the BACnet card is electrically isolated from the drive.

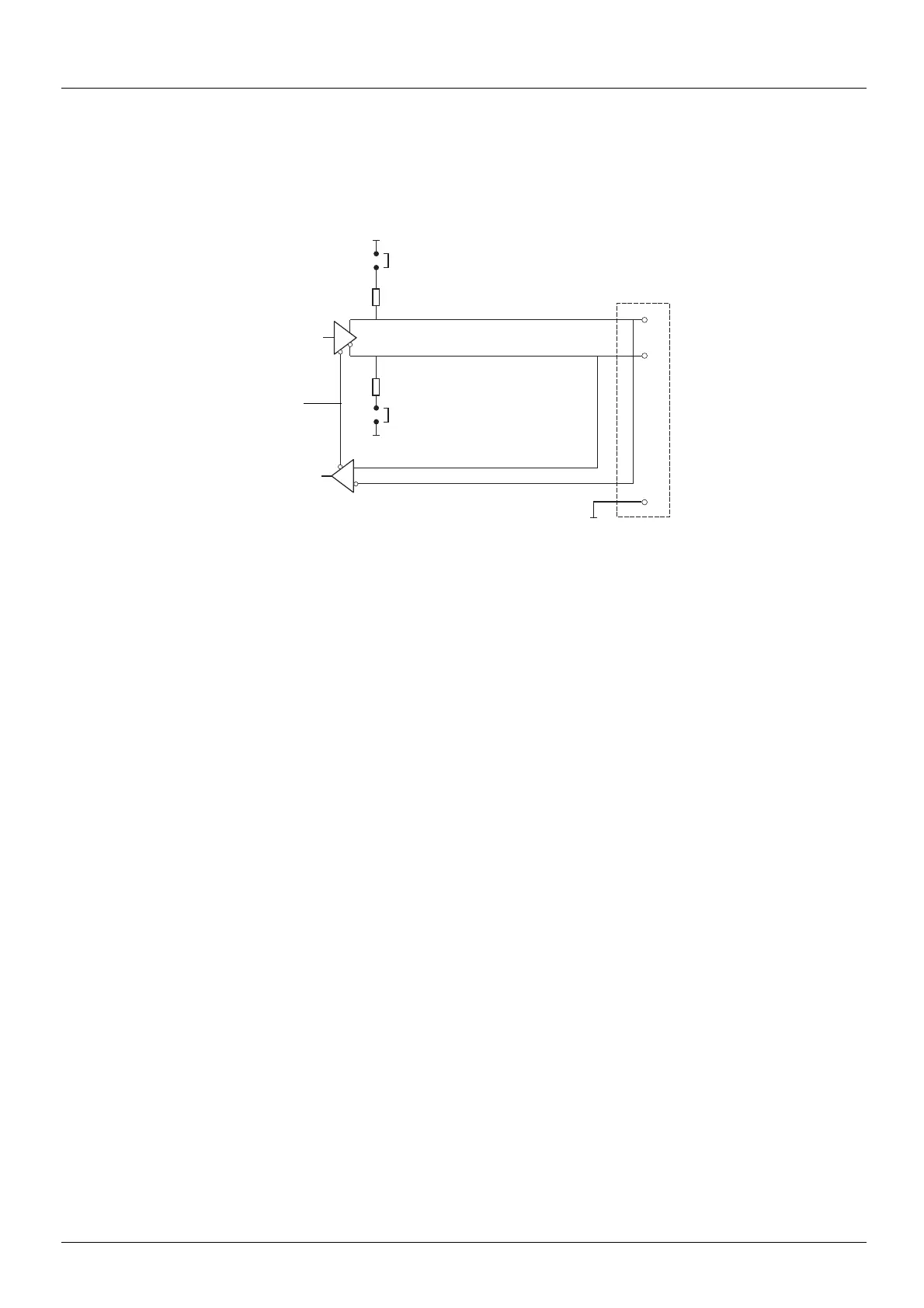

Schematic diagram:
The polarization switches are used to connect or disconnect the pull-up and pull-down resistors.
5 V
0 V
R
G
Tx
Rx
4.7 kΩ
4.7 kΩ
+ = D1 = B/B' = D(B)
- = D0 = A/A' = D(A)
0 V
Ground =
Polarization switch
Pull-up polarization resistor
OPEN style
connector
Pull-down polarization resistor
Polarization switch
Enable
