15

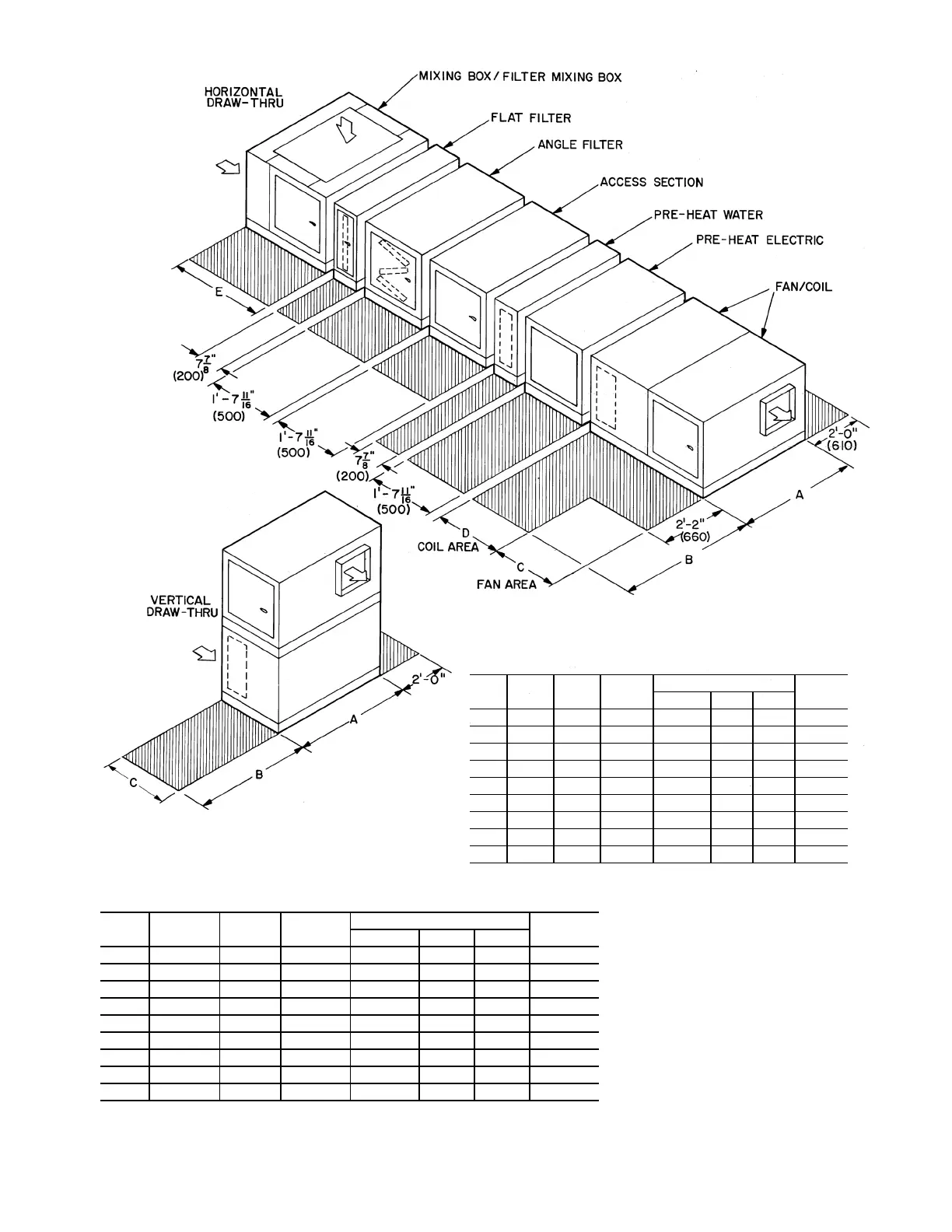

Fig. 10 — Service Area Requirements
NOTE: Dimensions are in inches, ( ) are in mm.
Dimensions (ft-in.)
SIZE A B C
D
E
39LA 39LB 39LC
03 3ʹ 1-7/8ʺ 3ʹ 1-3/4ʺ 1ʹ 9-1/4ʺ 1ʹ 7-11/16ʺ 7-7/8ʺ 1ʹ 3-3/4ʺ 2ʹ 3-9/16ʺ
06 3ʹ 9-3/4ʺ 3ʹ 9-5/8ʺ 2ʹ 1-3/16ʺ 1ʹ 11-5/8ʺ 7-7/8ʺ 1ʹ 3-3/4ʺ 2ʹ 3-9/16ʺ
08 4ʹ 1-11/16ʺ 4ʹ 1-9/16ʺ 2ʹ 5-1/8ʺ 2ʹ 3-9/16ʺ 7-7/8ʺ 1ʹ 3-3/4ʺ 2ʹ 3-9/16ʺ
10 4ʹ 9-9/16ʺ 4ʹ 9-7/16ʺ 2ʹ 5-1/8ʺ 2ʹ 3-9/16
ʺ 7-7/8ʺ 1ʹ 3-3/4ʺ 2ʹ 3-9/16ʺ
12 5ʹ 5-1/16ʺ 5ʹ 5-5/16ʺ 2ʹ 5-1/8ʺ 2ʹ 3-9/16ʺ 7-7/8ʺ 1ʹ 3-3/4ʺ 2ʹ 3-9/16ʺ
15 5ʹ 5-1/16ʺ 5ʹ 5-5/16ʺ 3ʹ 1ʺ 2ʹ 11-9/16ʺ 7-7/8ʺ 1ʹ 3-3/4ʺ 2ʹ 3-9/16ʺ
18 5ʹ 5-1/16ʺ 5ʹ 5-5/16ʺ 3ʹ 4-15/16ʺ 3ʹ 3-3/8ʺ 7-7/8ʺ 1ʹ 3-3/4ʺ 2ʹ 11-7/16ʺ
21 6ʹ 5-1/4ʺ 6ʹ 5-1/8ʺ
3ʹ 4-15/16ʺ 3ʹ 3-3/8ʺ 7-7/8ʺ 1ʹ 3-3/4ʺ 2ʹ 11-7/16ʺ
25 6ʹ 5-1/4ʺ 6ʹ 5-1/8ʺ 4ʹ 15/16ʺ 2ʹ 3-9/16ʺ 7-7/8ʺ 1ʹ 3-3/4ʺ 2ʹ 11-7/16ʺ
Dimensions (mm)
SIZE A B C
D
E
39LA 39LB 39LC
03 952 959 540 500 200 400 700
06 1162 1159 640 600 200 400 700
08 1262 1259 740 700 200 400 700
10 1462 1459 740 700 200 400 700
12 1653 1659 740 700 200 400 700
15 1653 1659 940 900 200 400 700
18 1653 1659 1040 1000 200 400 900
21 1962 1959 1040 1000 200 400 900
25 1962 1959 1240 700 200 400 900
