●PATCH ： エフェクトの設定を一組にまとめたものをPATCH（パッチ）と呼びます。PATCH は、
全部で24 個あります。507 には、あらかじめ24 種類の PATCH が記憶されています。
この設定は、お好みに合わせた作り変え（EDIT：エディット）ができます。
●BANK ： 4個のPATCHをひとまとめにした区切りを BANK（バンク）と呼びます。
507は、24 個のPATCH があります。これらには、工場を出荷する際にあらかじめ当社推奨の設定が記憶されてお
ります。PATCHの内容は、お好みに合わせて自由に作り変えることができますし、再び呼び出すこともできます。
BANK ／ PATCH とは？ PATCHLIST
エフェクトの構成について

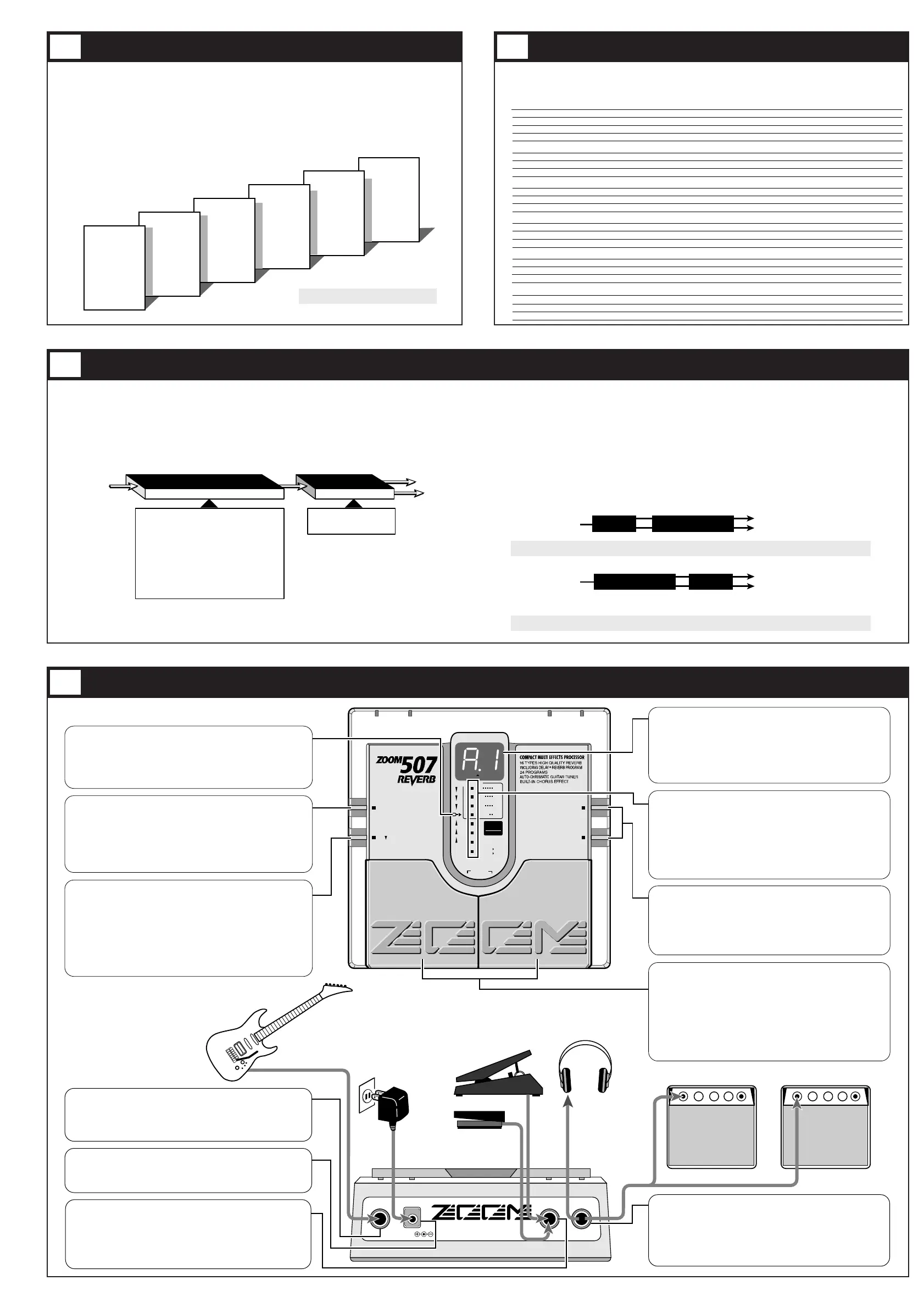

各部の名前とはたらき／接続について
507のPATCH は、つぎに挙げる 2つの「エフェクトモジュール」（エフェクトの設定をわかりやす
くするための仮想の箱）から構成されています。それぞれのモジュールには「エフェクトパラメータ
ー」と呼ばれるエフェクトの音色を決める要素が含まれています。好みに応じてエフェクトモジュー
ルごとにパラメーターを設定したものがPATCHと考えることができます。
●REVERB ／ DLY+REV モジュール
パラメーターの設定により、リバーブ各種、またはディレイ+ リバーブとして使用できるモジュール
です。
●CHORUS モジュール
音にまろやかな広がり感を与えるエフェクトモジュールです。
パラメーターの設定により、REVERB／ DLY+REV エフェクトモジュールの前または後ろに接続す
ることができます。後ろに接続した場合はよりクセの強いコーラス音色になり、フランジャー効果も
得られます。
INPUT OUTPUT
L Channel
R Channel
CHORUS REVERB/DLY+REV
INPUT OUTPUT
L Channel
R Channel
CHORUSREVERB/DLY+REV
STORE
EDIT
TUNER CAL.
EDIT VAL.
BANK
+
–
OUTPUT INPUT
フロントパネル
リアパネル
ZOOM CORPORATION
MADE IN JAPAN
INPUT DC 9V CONTROL IN OUTPUT
300mA
[PHONES]
CHORUS
c1-c9 CHO REV
UPDOWN
＃
♭
BYPASS
REVERB MIX
TONE
TIME
DLY+REV 1-4
BANK HOLD
C1-C9 REV CHO
PLATE 1-4
ROOM 1-4
HALL
REVERB TYPE
1-4
DLY TIME
(x10mS)
FEEDBACK
TUNER（チューナー）インジケーター：
507がチューナーとして動作していることを表すインジケーターです。
また、チューニングを微調節する際のジャストチューニングの位置を示します。
●BATTREYEMPTYWARNING表示：
電池駆動時には、このインジケーターの点滅で電池が消耗していることを
警告します。
STORE（ストア：保存）キー：
PATCHの内容を保存する際に、保存待機状態にさせたり、保存を実行させる
ときに使用するキーです。
●DIRECTLOAD機能の設定：
演奏をお楽しみいただく状態（これを「プレイモード」と呼びます）で
STOREキーを1秒以上押すと、DIRECTLOAD機能のオン／オフが切り替
えられます（詳しくは「10.PATCHの切り替え方（応用編：DIRECT
LOADOFF）」をご参照ください）。
EDIT（エディット：PATCHを自分の好みに作り変える）キー：
プレイモードからPATCHを好みに合うように作り変える状態（これを「エデ
ィットモード」と呼びます）に切り替えるときに使用するキーです。
エディットモードでは、このキーで変更したいエフェクトパラメーターを選択しま
す。また、エフェクトパラメーターCHORUSが選ばれているときにEDITキーを押
せば、エディットモードからプレイモードにもどることができます。
●BANKHOLD機能の設定：
プレイモードでEDITキーを1秒以上押すと、BANKHOLD機能のオン／オ
フが切り替えられます（詳しくは「9.PATCHの切り替え方（応用編：
BANKHOLDON）」をご参照ください）。
PATCHUP（右）／DOWN（左）ペダル：
●プレイモード：
PATCHを切り替えるときに使用します。
また両方を同時に踏むと、507がバイパス／チューナー状態になります。
●エディットモード：
エディットの対象となるエフェクトパラメーターを選ぶときに使用します。
また両方を同時に踏むと、エフェクトモジュールのオン／オフを切り替え
できます。
●バイパス／チューナー状態：
バイパス／チューナー状態から抜けてプレイモードに戻るときに使用します。
この場合はどちらか一方のみを踏めばプレイモードに戻ります。
VALUE（バリュー：値）＋／−キー：
●プレイモード：
BANKの切り替えに使用します。
●エディットモード：
エフェクトパラメーターの値を設定するときに使用します。
●バイパス／チューナー状態：
チューナーの基準ピッチを設定（キャリブレーション）するときに使用します。
PARAMETERCURSOR（パラメーターカーソル）インジケーター：
●プレイモード：
エフェクトモジュールのオン／オフを点灯で表示します。
●エディットモード：
エフェクトモジュールのオン／オフを点灯と点滅で表示します。
また、エディットの対象に選ばれているエフェクトパラメーターを点滅で表
します。
●バイパス／チューナー状態：
入力された信号のピッチの高低を表すチューナーのメーターとして動作
します。
DISPLAY（ディスプレイ）：
507を操作するのに必要な情報が表示されます。
●プレイモード：
選ばれているBANK（A〜F）とPATCH（1〜4）を表示します。
●エディットモード：
選択されているエフェクトパラメーターの値を表示します。
●バイパス／チューナー状態：
入力された楽器音の最寄りの音名を表示します。
DCIN（ACアダプター）端子：
DC9Vセンターマイナス300mAのACアダプター（ZOOMAD−0006）を
接続します。
この端子にACアダプターを接続すると507の電源がオンになります。
INPUT（インプット）端子：
ギターを接続します。
インプット端子は、電池駆動時の電源スイッチにもなっています。シールド
ケーブルを端子に接続すると、507の電源がオンになります。電池の消耗を
防ぐために、使用しないときはケーブルを抜いてください。
CONTROLIN（コントロール イン）端子：
オプションのエクスプレッションペダルFP01やフットスイッチFS01を接続
して507を外部からコントロールする端子です。
オプションのエクスプレッションペダルFP01を接続すると、エフェクト音の
ミックス量をコントロールできます。
オプションのフットスイッチFS01を接続すると、コーラスのオン／オフを外
部から切り替えることができます。
OUTPUT（アウトプット）端子：
507の音を出力する端子です。モノラルシールドケーブルで1台のギターア
ンプに、またはY字ステレオシールドケーブルで2台のギターアンプにつな
ぐか、ステレオヘッドフォーンをつないでください。なお、ステレオヘッド
フォーンをお使いになる場合は、若干音量が小さく感じられることがありま
す。その場合は、負荷インピーダンスの重いヘッドフォーン（負荷インピー
ダンス＝32Ω以下）をご使用ください。
5
3 4
6
BANK A
PATCH 1
PATCH 2
PATCH 3
PATCH 4
BANK b
PATCH 1
PATCH 2
PATCH 3
PATCH 4
BANK C
PATCH 1
PATCH 2
PATCH 3
PATCH 4
BANK d
PATCH 1
PATCH 2
PATCH 3
PATCH 4
BANK E
PATCH 1
PATCH 2
PATCH 3
PATCH 4
BANK F
PATCH 1
PATCH 2
PATCH 3
PATCH 4
BANK と PATCH の概念図
CHORUS モジュールを REVERB ／ DLY+REV モジュールの前に接続した場合
CHORUS モジュールを REVERB ／ DLY+REV モジュールの後に接続した場合
PATCH# PATCH CONCEPT EFFECT TYPE
for ELECTRIC
GUITAR
for ACOUSTIC
GUITAR
for MTR
& DTM
A1
A2
A3
A4
b1
b2
b3
b4
C1
C2
C3
C4
d1
d2
d3
d4
E1
E2
E3
E4
F1
F2
F3
F4
HALL 1
HALL 1
DLY+REV 1
ROOM 4
PLATE 3
ROOM 3
DLY+REV 1
DLY+REV 2
PLATE 2
DLY+REV 4
DLY+REV 3
HALL 2
HALL 4
DLY+REV 4
PLATE 1
HALL 3
ROOM 1
PLATE 4
ROOM 2
PLATE 2
PLATE 1
DLY+REV 2
ROOM 3
DLY+REV 1
◎
◎
◎
○
○
◎
◎
◎
◎
○
◎
○
◎
◎
○
○
○
○
◎
○
◎
◎
◎
○
○
◎
○
◎
◎
○
○
◎
◎
○
○
○
◎
◎
○
○
◎
○
◎
◎
○
◎
◎
◎
○
◎
◎
◎
◎
◎
with CHORUS
with CHORUS
with CHORUS
with FLANGE
with CHORUS
with FLANGE
with CHORUS
with CHORUS
with CHORUS
with CHORUS
with CHORUS
ベーシックなホールリバーブ
コーラス入りアル ペジオ用リバーブ
ディレイ＋リバーブ、メロディー弾きに合う
ベーシックなルームリバーブ
ギター用プレートリバーブ
アンサンブルの中で際立つショートリバーブ
コーラス＋ディレイ＋リバーブ
何でも民族音楽にしてしまうSFX
ベーシックなプレートリバーブ
ノリの良いショートディレイ、カッテングに
ギターサウンドにマッチするディレイサウンド
リバーブ＋ステレオフランジャー
懐かしのベンチャーズサウンドのリバーブ
ハイクオリティなダブリングサウンド
きらびやかなプレートリバーブ
アコースティックギター用コーラス＋リバーブ
金属的な響きの土管の中サウンド
ゲート風リバーブにコーラスをプラス
堅い壁のジャズクラブのアンビエンス
ロックボーカル用プレート
[forTrackDown]ポップスボーカルエコー
[forTrackDown]カラオケ演歌エコー
[forTrackDown]コーラスパートリバーブ
[forTrackDown]ギターソロ汎用
OUTPUT
CHORUS
PARAMETER1
REVERBTYPE（リバーブタイプ）
PARAMETER2
REVERBTIME／DELAYTIME
（リバーブタイム／ディレイタイム）
PARAMETER3
TONE／FB（トーン／フィードバック）
PARAMETER4
REVERBMIX（リバーブミックス）
PARAMETER5
CHORUS（コーラス）
INPUT
REVERB / DLY+REV
C7〜C9で
フランジャー効果
