Marque sur le mur arrière
Le four à micro-ondes doit être fixé sur au moins 1 montant de
cloison, mais de préférence sur 2 montants; on utilise pour cela au
moins 1 vis d’ancrage, mais de préférence 2. Voir la section
« Trouver les montants de cloison » pour trouver les montants de
cloison.
Aligner les marques centrales de la plaque de carton avec l’axe
central sur le mur en faisant attention qu’elles soient bien de
niveau et que le haut du gabarit en carton est bien positionné bout
à bout avec le bord arrière de l’armoire supérieure. (voir la
REMARQUE ci-dessous avant de tracer).

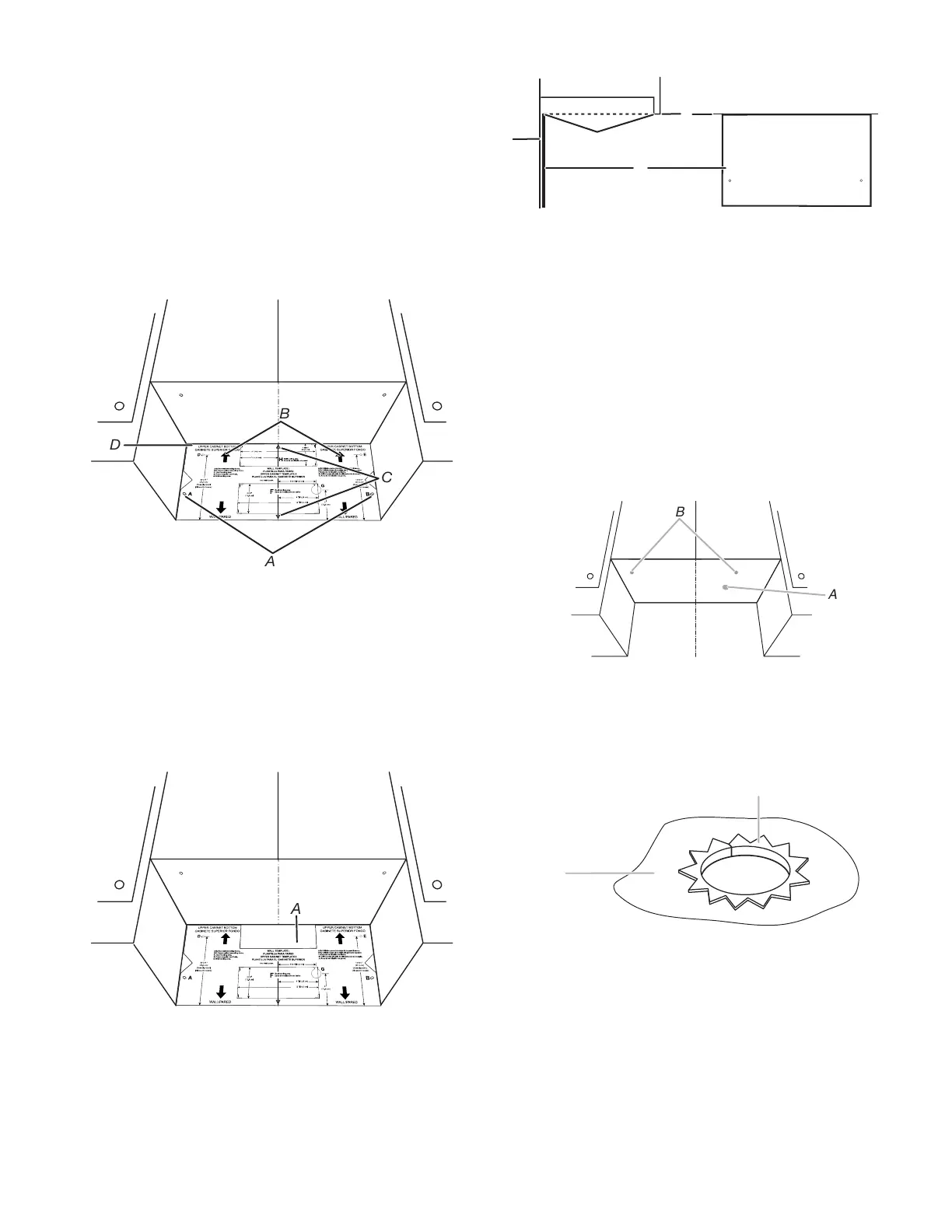

1. Utiliser un crayon pour dessiner deux petits cercles A et B.
A
B
C
D
A. Trous A et B
B. Flèches vers l’armoire supérieure
C. Marques centrales sur la plaque de carton
D. Bord arrière de l’armoire supérieure
2. Marquer au crayon le trou d’évacuation sur le mur (pour
installation avec décharge murale seulement). Sauter cette
étape si l’appareil effectue la recirculation de l’air ou si
l’évacuation s’effectue par l’armoire supérieure.
A
A. Trou d’évacuation par le mur
REMARQUE : Si le bord avant de l’armoire supérieure est plus
bas que le bord arrière, abaisser le gabarit de carton de manière à
ce que son sommet soit au même niveau que le bord avant de
l’armoire.
A
C
B
D
A. Mur arrière
B. Plaque de carton
C. Le haut de la plaque de carton doit s’aligner avant le bord
avant de l’armoire
D. Bord avant de l’armoire supérieure
Percer les trous dans l’armoire
supérieure
1. Découper le trou (A) pour cordon d’alimentation à l’aide d’une
perceuse et d’une scie-cloche de 3/4 po (1,9 cm).
2. Percer deux trous pour écrou de montage (B) de 3/8 po
(10 mm) aux points « D » et « E » du gabarit en carton. Ces
trous sont utilisés pour le passage de deux vis de 1/4-20 x
3 po avec rondelles qui sont utilisées pour la fixation du four à
micro-ondes contre l’armoire supérieure.
A
B
A. Trou du cordon d’alimentation
B. Trous des écrous de montage
REMARQUE : Si l’armoire supérieure est métallique, la
garniture du cordon d’alimentation nécessite d’être installée
autour du trou de passage du cordon d’alimentation – voir
l’illustration.
A
B
A. Armoire métallique
B. Bague de cordon d’alimentation électrique
