35

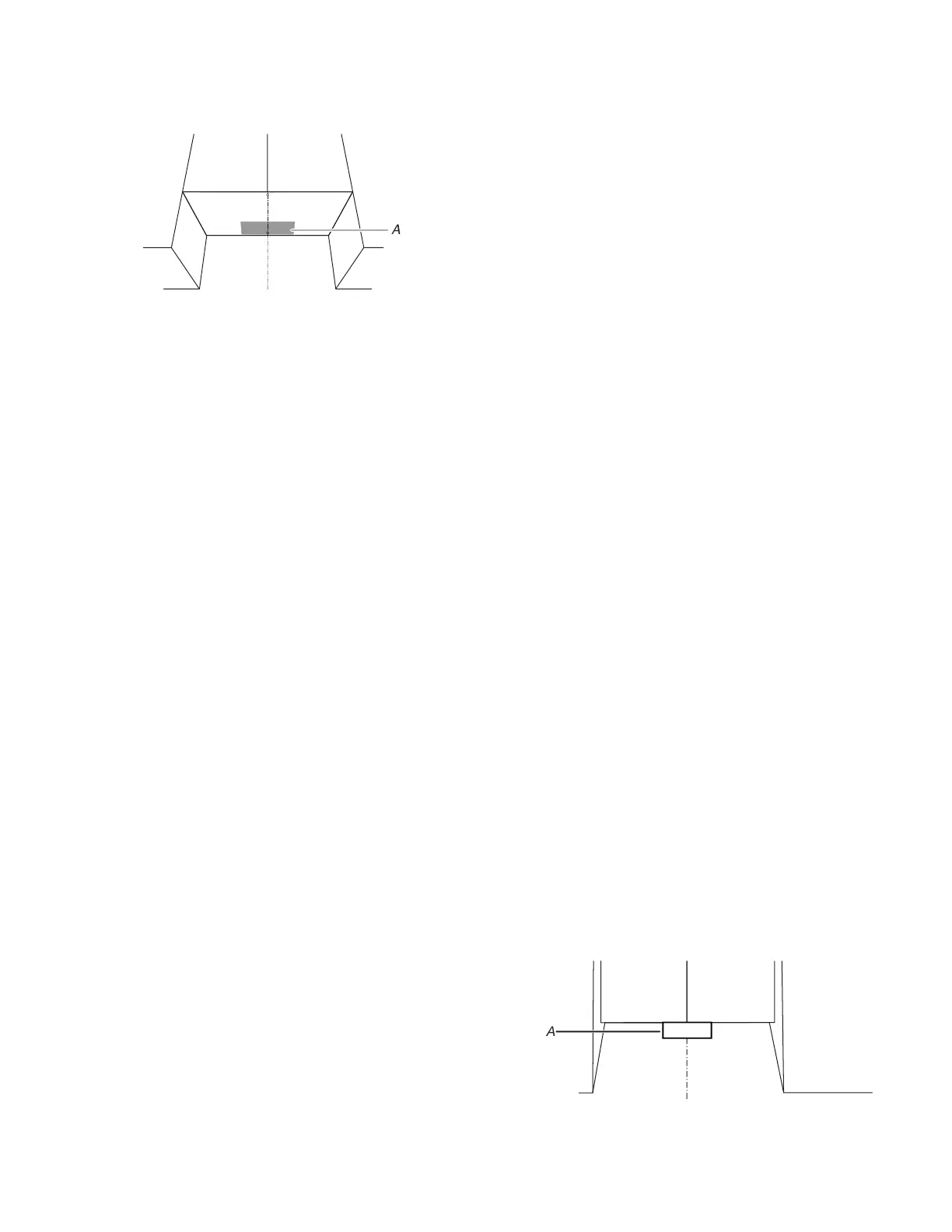

3. À l’aide d’une scie à guichet, découper la zone rectangulaire
pour le passage du conduit d’évacuation par le toit. Passer
cette étape si l’appareil est installé avec une recirculation ou
une évacuation par le mur.
A
A. Zone de coupe pour l’évacuation par le toit
Perçage de trous dans le mur arrière
1. Percer des trous aux points A, B, H et J; si les montants de
cloison ne se trouvent pas au niveau des trous A et B, ne pas
percer des trous aux points A et B et suivre les instructions
ci-dessous.
En plus d’être fixé sur au moins un montant de cloison, on doit
également fixer la plaque de montage sur le mur au niveau
des deux trous d’extrémité. Si la position des trous ne coïncide
pas avec des montants de la cloison, utiliser deux vis à tête
ronde de 3/16 – 24 x 3 po avec écrou articulé; s’il y a un trou
d’extrémité qui coïncide avec les montants de la cloison,
utiliser une vis d’ancrage et une vis à tête ronde de 3/16 – 24 x
3 po avec écrou articulé; si les deux trous coïncident avec les
montants de la cloison, utiliser deux vis d’ancrage. On
présente ci-dessous 3 configurations d’installation.
Installation s’il n’y a aucun montant de cloison aux trous
d’extrémités
(illustrations 1 et 2 dans la section trouver les montants
de cloison)
1. Percer des trous de 5/8 po (1,6 cm) à travers le mur à
l’emplacement des deux trous d’extrémité marqués à
l’étape 3 de la section « Tracé sur le mur arrière ».
2. Percer des trous de 3/16 po (5 mm) dans les montants de
cloison à l’emplacement des trous marqués à l’étape 6 de
la section « Marque sur le mur arrière. » Voir les
illustrations 1 et 2 du point « Configurations possibles des
montants de cloison » à la section « Identifier la position
du/des montants de cloison ».
Installation s’il y a un montant de cloison à un trou
d’extrémité
(illustration 3 dans la section trouver les montants de
cloison)
1. Percer un trou de 3/16 po (5 mm) à travers le montant à
l’emplacement du trou d’angle marqué à l’étape 3 dans
« Tracé sur le mur arrière ».
2. Si on souhaite fixer l’appareil sur un second montant de
cloison, percer un trou de 3/16 po (5 mm) dans le montant
à l’emplacement de l’autre trou marqué à l’étape 6 dans
« Tracé sur le mur arrière ». Voir la figure 3 de la partie
« Configurations possibles des montants de cloison » de
la section « Identifier la position des montants de la
cloison ».
3. Percer un trou de 5/8 po (1,6 cm) à travers le mur, à l’autre
extrémité.
Installation s’il y a un montant de cloison aux deux trous
d’extrémités
(illustration 4 dans la section trouver les montants de
cloison)
1. Percer des trous de 3/16 po (5 mm) à travers le montant à
l’emplacement des trous d’angle marqués à l’étape 3 dans
« Tracé sur le mur arrière ».
2. À l’aide d’une scie à guichet, découper la zone rectangulaire
pour le passage du conduit d’évacuation par le mur. Passer
cette étape si l’appareil est installé avec une recirculation ou
une évacuation par le plafond.
A
A.
Zone de coupe pour l’évacuation par le mur
