33

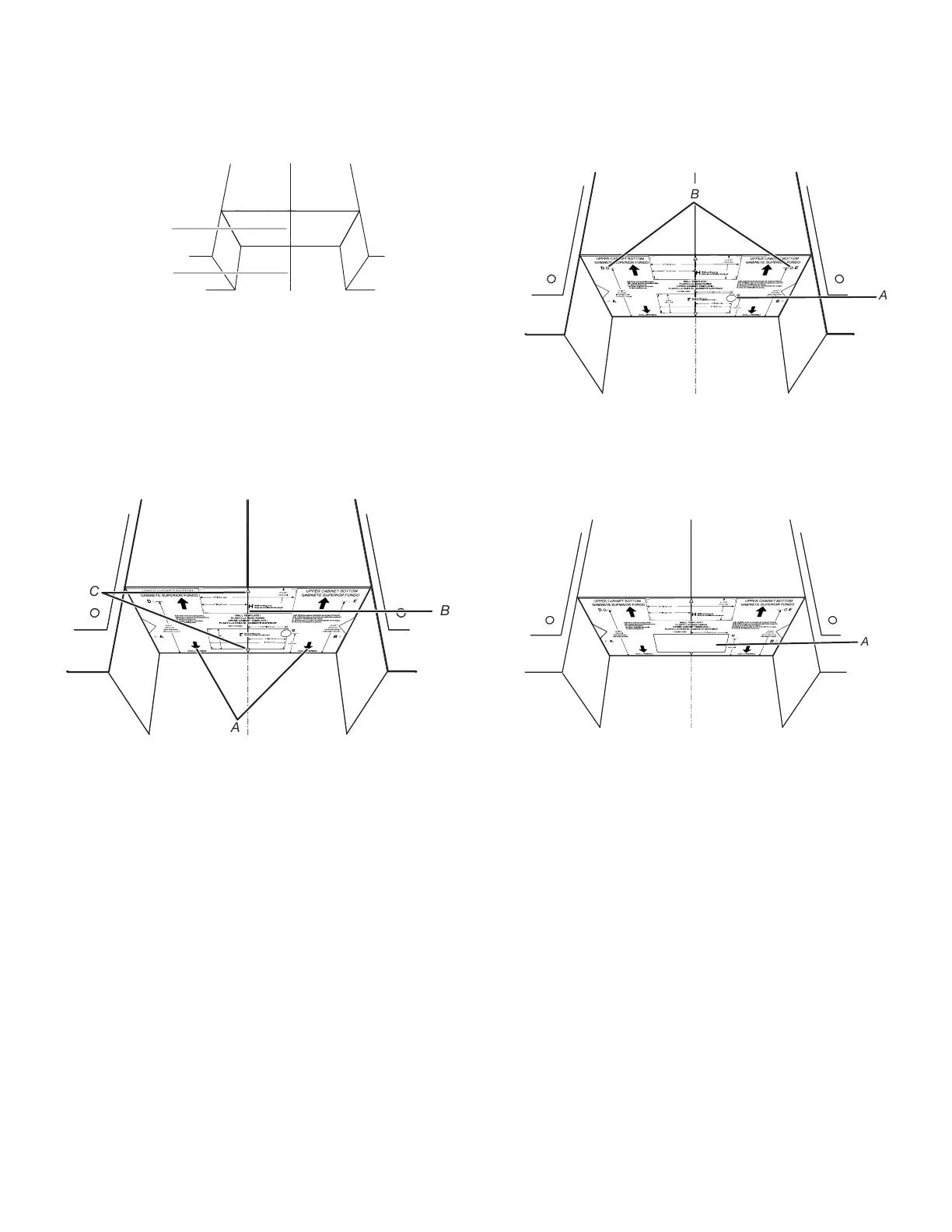

Maque pour l’armoire supérieure
1. Utiliser un ruban à mesurer pour mesurer et marquer
clairement la position de l’axe central vertical de l’ouverture.
S’assurer qu’elle s’aligne avec l’axe central vertical au mur.
Utiliser un crayon pour tracer les lignes médianes sur
l’armoire supérieure et le mur.
A
B
A. Axe central de l’armoire supérieure
B. Axe central au mur
REMARQUE : La plaque en carton est adaptée à l’installation
d’armoires d’une profondeur de 12 po à 14 po (30,5 à 35,6 cm), si
les armoires sont plus grandes que 14 po (35,6 cm), et jusqu’à
15 po (38,1 cm), utiliser l’ensemble de montage en saillie, qui
remplace la plaque de montage fournie avec le produit.
L’ensemble de montage de bourrelet (numéro de pièce –
W11185746) n’est pas fourni.
Pour commander, voir la section « Information de commande en
ligne » du Guide de démarrage rapide.
B
A
C
A. Flèches vers le mur
B. Axe central de l’armoire supérieure
C. Marques centrales sur la plaque de carton
2. Placer la plaque de carton contre le fond de l’armoire
supérieure. S’assurer que l’axe de la plaque de carton est
aligné avec l’axe de l’armoire supérieure qui a été dessiné à
l’étape 1. Et les flèches vers le mur (A) doivent être contre le
mur arrière afin que les trous découpés dans l’armoire
supérieure s’alignent avec les trous dans la partie supérieure
du four à micro-ondes.
3. Utiliser un crayon pour marquer le trou d’alimentation (G) et
les deux trous de montage (D) et (E) comme indiqué dans la
figure suivante. S’assurer que la dimension de 10
3
/
4
po
(27,4 cm) entre le mur arrière et les points « D » et « E » de la
plaque de montage est maintenue. Et 1
1
/
2
po (3,8 cm) de
diamètre pour le trou « G ».
A
B
A. Trou du cordon d’alimentation
B. Trous des écrous de montage
4. Utiliser un crayon pour marquer un trou d’évacuation dans
l’armoire supérieure. Cette étape peut être sautée si l’appareil
fait recirculer l’air ou effectue l’évacuation par le mur.
A
A. Avec trou d’évacuation par l’armoire supérieure
