Trouver les montants de cloison
REMARQUE : S’il n’y a aucun montant de cloison dans l’ouverture d’encastrement de l’armoire, ne pas installer le four à micro-ondes.
Voir les illustrations dans « Configurations possibles des montants de cloison ».
1. Utiliser un détecteur de montant pour localiser dans l’ouverture les bords des montants de cloison.
2. Marquer la position du centre de chaque montant de cloison et tracer l’axe de chaque montant à l’aide d’un fil à plomb. Voir les
illustrations dans « Configurations possibles des montants de cloison ».

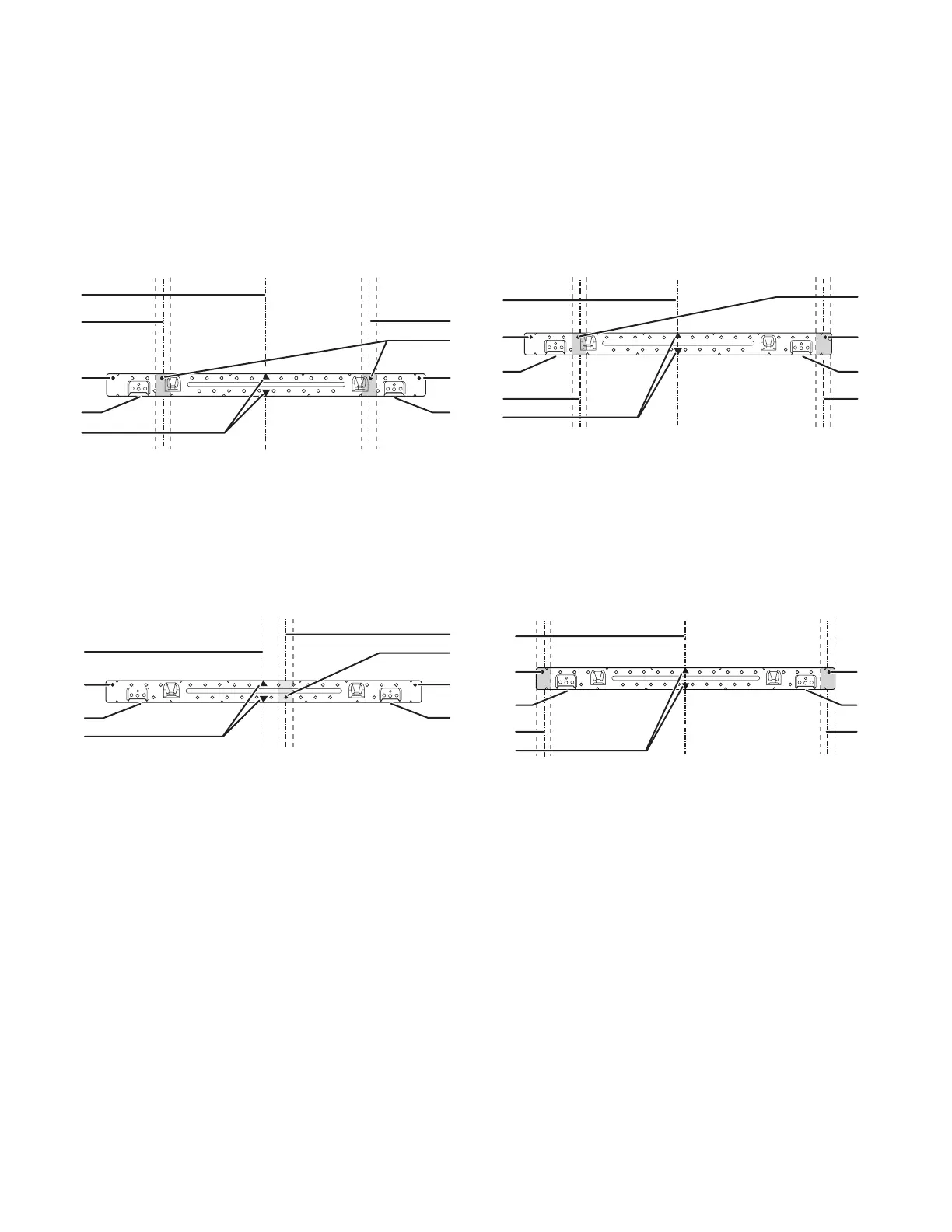

Configurations possibles des montants de cloison
Les illustrations ci-dessous présentent des exemples des configurations préférentielles d’installation avec la plaque de montage.
Aucun montant de cloison à la position des trous d’extrémité
Illustration 1
A
A
B
C
C
D
E
E
F
A. Trous d’extrémité (sur la
plaque de montage)
B. Axe vertical central de
l’ouverture dans l’armoire
C. Axe vertical de montant de
cloison
D. Trous pour tirefonds
E. Pattes de support
F. Marquage du centre sur
plaque de montage
Aucun montant de cloison à la position des trous d’extrémité
Illustration 3
A
A,D
B
C
C
D
E
E
F
A. Trous d’extrémité (sur la
plaque de montage)
B. Axe vertical central de
l’ouverture dans l’armoire
C. Axe vertical de montant de
cloison
D. Trous pour tirefonds
E. Pattes de support
F. Marquage du centre sur
plaque de montage
Montant de cloison à la position des trous d’extrémité
Illustration 2
A
A
B
C
D
E
E
F
REMARQUE : Si les montants de cloison se trouvent à moins de
6 po (15,2 cm) de l’axe central vertical (voir la section « Tracé sur
le mur arrière »), seule une installation sans décharge à
l’extérieur recyclage ou une installation avec décharge par le toit
peut être réalisée.
A. Trous d’extrémité (sur la
plaque de montage)
B. Axe vertical central de
l’ouverture dans l’armoire
C. Axe vertical de montant de
cloison
D. Trous pour tirefonds
E. Pattes de support
F. Marquage du centre sur
plaque de montage
Montant de cloison à la position des trous d’extrémité
Illustration 4
A,D
B
E
A,D
C
E
C
F
A. Trous d’extrémité (sur la
plaque de montage)
B. Axe vertical central de
l’ouverture dans l’armoire
C. Axe vertical de montant de
cloison
D. Trous pour tirefonds
E. Pattes de support
F. Marquage du centre sur
plaque de montage
