30
Raccordement électrique
Pour installer la sécheuse de façon appropriée, il faut établir le
type de raccords électriques que l’on utilisera et suivre les
instructions de ce document.
Cette sécheuse est prête à l’installation avec un raccordement
à l’alimentation électrique à 3 fils. Le fil neutre est
définitivement raccordé au conducteur neutre (fil blanc) à
l’intérieur de la sécheuse. Si les codes d’électricité locaux
demandent l’utilisation d’un disjoncteur différentiel de fuite à la
terre, l’appareil doit être installé avec un raccordement à 4 fils
à l’alimentation électrique. Le fil de terre neutre doit être retiré
de la vis du connecteur de terre externe (vis verte) et fixé sous
la borne du neutre (fil du centre ou blanc) du bornier. Lorsque
le fil neutre est fixé sous la borne du neutre (fil du centre ou
blanc) du bornier, la caisse de la sécheuse est isolée du
conducteur neutre. Le conducteur vert de mise à la terre du
cordon d’alimentation à 4 conducteurs doit être fixé à la caisse
de la sécheuse à l’aide de la vis verte de liaison à la terre
Si les codes locaux n’autorisent pas le raccordement d’un
conducteur neutre au fil neutre, voir le point « Raccordement
optionnel à 3 fils ».
Un raccordement à 4 fils de l’alimentation électrique doit être
utilisé lorsque l’appareil est installé dans un lieu où la mise à la
terre par le conducteur neutre est interdite. Il est interdit de
relier l’appareil à la terre par l’intermédiaire du conducteur
neutre dans les cas suivants : (1) nouvelle installation de
circuit secondaire effectuée après 1996, (2) maison mobile, (3)
véhicule de loisirs, et (4) juridictions dans lesquelles le code
local interdit la liaison à la terre par l’intermédiaire du
conducteur neutre.
En cas d’utilisation d’un cordon
d’alimentation :
Utiliser un ensemble de cordon d’alimentation électrique
homologué UL marqué pour utilisation avec les sécheuses à
vêtements. L’ensemble doit contenir :
Un cordon d’alimentation électrique homologué UL de 30 A,
120/240 V minimum. Le câble doit être de type SRD ou SRDT
et mesurer au moins 4 pi (1,22 m) de long. Les fils raccordés à
la sécheuse doivent se terminer par des cosses rondes ou à
fourche à pointes relevées.
Un serre-câbles (homologation UL).

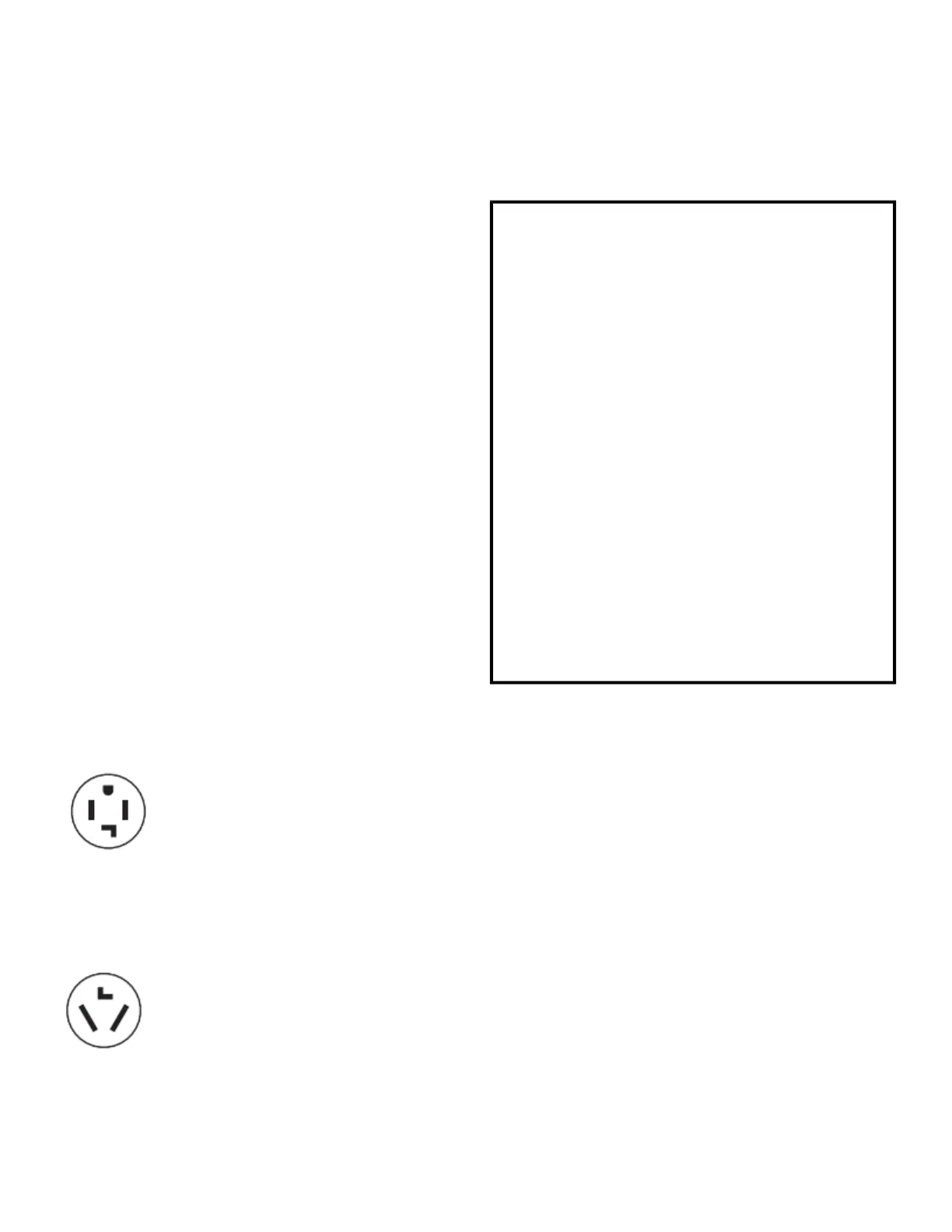

Si la prise murale ressemble à ceci :
Prise murale à 4
fils (14-30R)
Choisir un câble d’alimentation à 4 fils avec
cosses rondes ou à fourche et un serre-
câbles homologué UL. Le câble
d’alimentation électrique à 4 fils, d’au moins
4 pi (1,22 m) de long, doit comporter 4 fils
en cuivre de calibre 10 et pouvoir se
brancher sur une prise à 4 fils de type
NEMA 14-30 R. Le fil de liaison à la terre (le
conducteur de liaison à la terre) peut être
vert ou nu. Le conducteur neutre doit être
identifié par une gaine blanche.
Si la prise murale ressemble à ceci :
Prise murale à 3
fils (10-30R)
Choisir un câble d’alimentation à 3 fils avec
cosses rondes ou à fourche et un serre-
câbles homologué UL. Le cordon
d’alimentation électrique à 3 fils, d’au moins
4 pi (1,22 m) de long, doit comporter trois
fils en cuivre torsadés de calibre no 10 et
une fiche à 3 fils correspondante de type
NEMA 10-30R.
Pour le raccordement direct :
Le câble d’alimentation doit correspondre à l’alimentation
électrique (4 fils ou 3 fils) et être :
Un câble en cuivre à gaine non métallique ou blindé souple
(avec fil de mise à la terre), avec conduit métallique flexible.
Tous les fils sous tension doivent être isolés.
Fil en cuivre plein de calibre 10 (ne pas utiliser d’aluminium)
d’au moins 5 pi (1,52 m) de long.
INSTRUCTIONS DE LIAISON À LA TERRE
Pour un appareil avec liaison à la terre et cordon
d’alimentation :
Cet appareil doit être relié à la terre. En cas d’anomalie de
fonctionnement ou de panne, la liaison à la terre réduira le
risque de décharge électrique en offrant au courant électrique
un itinéraire d’évacuation de moindre résistance. L’appareil
est doté d’un cordon électrique comportant un conducteur de
mise à la terre d’équipement et une fiche de branchement de
liaison à la terre. La fiche doit être branchée sur une prise de
courant appropriée qui soit bien installée et reliée à la terre
conformément à tous les codes et règlements locaux.
AVERTISSEMENT : Un raccordement inapproprié du
conducteur de mise à la terre de l’équipement peut causer un
risque de décharge électrique. En cas de doute quant à la
qualité de la mise à la terre de l’appareil, consulter un
électricien ou un technicien d’entretien qualifié. Ne pas
modifier la fiche fournie avec cet appareil : Si elle ne
correspond pas à la prise de sortie, faire installer une fiche
appropriée par un électricien qualifié.
Pour un appareil raccordé en permanence :
Cet appareil doit être raccordé à un système de câblage
permanent en métal relié à la terre, ou un conducteur de mise
à la terre d’équipement doit être en fonction avec les
conducteurs de circuit, et raccordé à la borne de mise à la
terre d’équipement ou la borne sur l’appareil ménager.
CONSERVER CES INSTRUCTIONS
