31

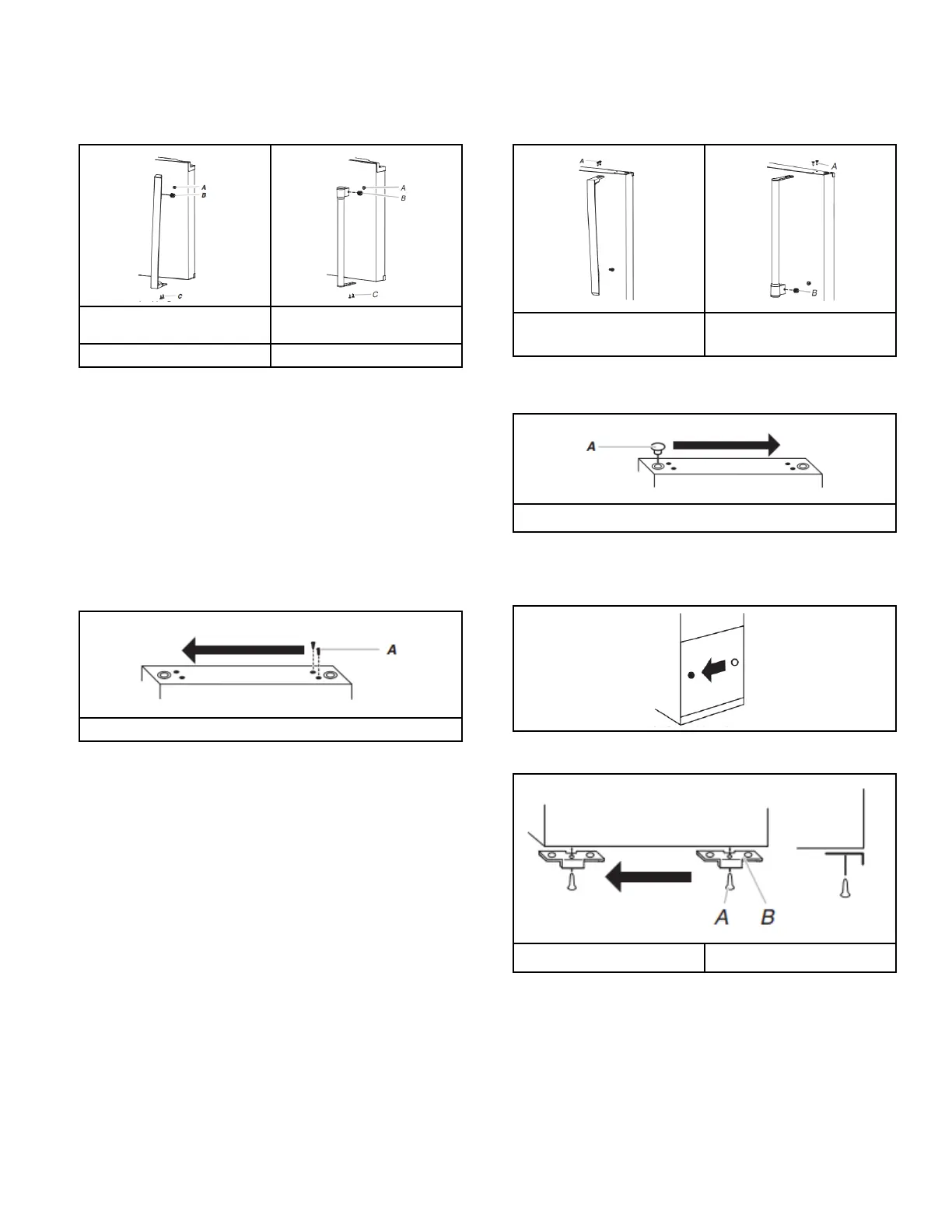

Porte du congélateur
1. Retirer la poignée du congélateur. Desserrer la vis de blocage
située sur le côté de chaque poignée à l’aide d’une clé
hexagonale de 1/8 po. Tirer sur la poignée tout droit pour
l’extraire de la porte. Conserver toutes les pièces ensemble.
A. Vis à épaulement C. Vis de poignée à tête
plate
B. Vis de blocage
2. Enlever l’insigne de la marque à l’aide de l’outil en plastique
(fourni). Le remplacer par l’insigne fourni dans l’ensemble
d’inversion situé dans le bac à légumes. Pour le placer
correctement, voir le gabarit de placement de l’insigne de la
marque (dernière page de ce manuel).
REMARQUE S :
� Afin d’éviter d’érafler la porte, ne pas utiliser d’objet pointu
ou métallique pour arracher l’insigne de la marque de la
porte.
� Frotter une petite quantité de savon liquide à vaisselle sur
les résidus d’adhésif avec les doigts. Rincer la porte à
l’eau tiède et sécher avec un chiffon doux.
3. Enlever la butée de porte. La transférer du côté opposé du
congélateur comme illustré.
A. Vis de scellement de poignée de la porte
4. Consulter l’image de l’étape 1. Installer la poignée du
congélateur du côté opposé de la porte du congélateur.
5. Serrer toutes les vis. Conserver la porte à part jusqu’à la mise
en place des charnières et de la porte du compartiment de
réfrigération.
Porte du réfrigérateur
1. Retirer la poignée de la porte du réfrigérateur. Desserrer la vis
de blocage située sur le côté de chaque poignée à l’aide d’une
clé hexagonale de 1/8 po. Tirer sur la poignée tout droit pour
l’extraire de la porte. Conserver toutes les pièces ensemble.
A. Vis de poignée à tête
plate
B. Vis de blocage
2. Enlever le bouchon d’obturation du trou de charnière de la
porte du réfrigérateur. Le transférer dans le trou de charnière
du côté opposé comme illustré ci-dessous.
A. Bouchon obturateur de trou de charnière de porte
3. Enlever le bouchon d’obturation du trou de la poignée et le
jeter. Les remplacer du côté opposé par les bouchons
d’obturation de poignée de porte fournie dans l’ensemble
d’inversion situé dans le bac à légumes.
4. Enlever la butée de porte. La transférer du côté opposé du
réfrigérateur comme illustré ci-dessous.
A. Vis de butée de porte B. Butée de porte
5. Consulter l’image de l’étape 1. Installer la poignée du
réfrigérateur du côté opposé de la porte du réfrigérateur.
6. Serrer toutes les vis. Conserver la porte du réfrigérateur à part
jusqu’à ce que la charnière inférieure soit installée sur le
réfrigérateur.
