32

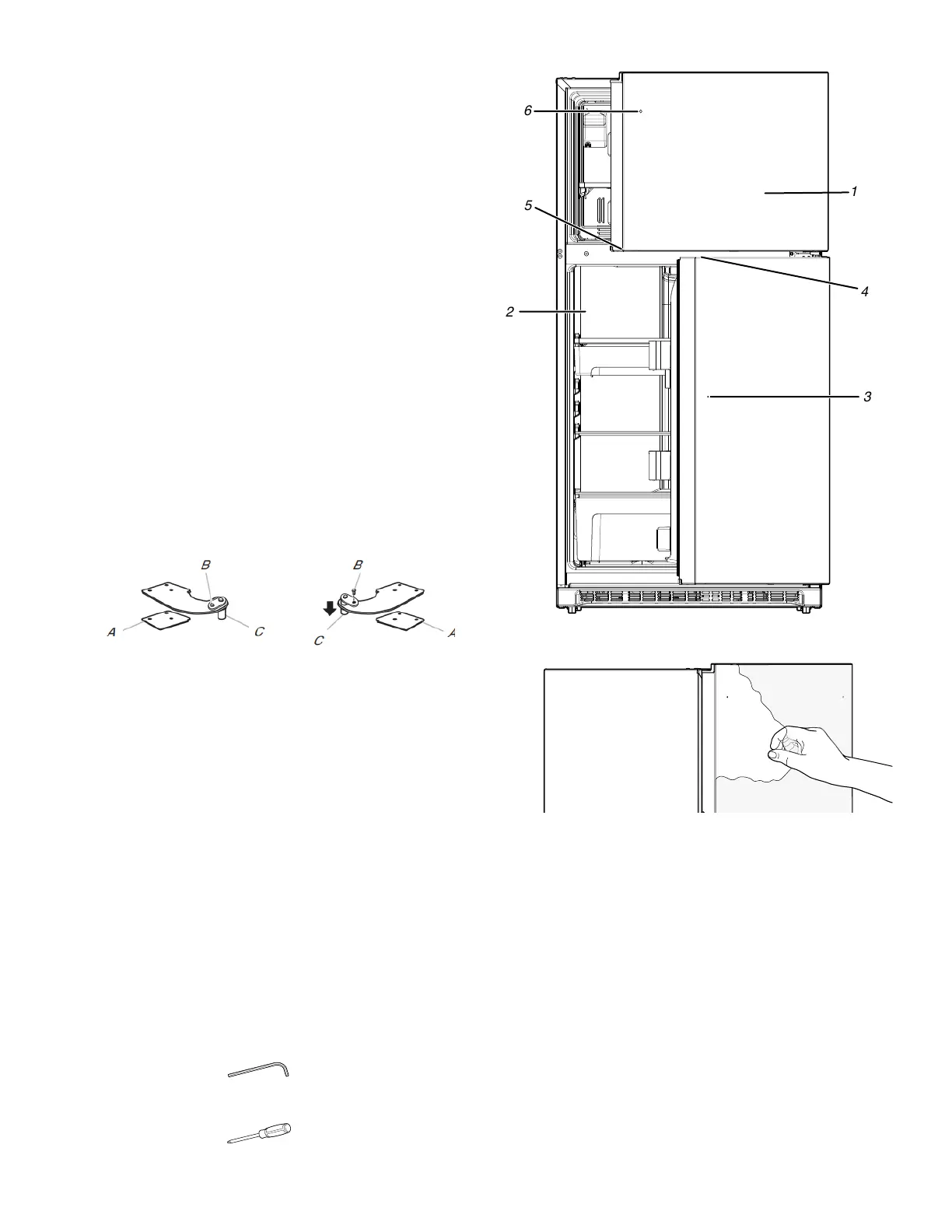

Réinstallation des portes et
charnières
REMARQUE : Si on inverse le sens d’ouverture de la porte,
considérer l’image symétrique.
1. Replacer les pièces de la charnière inférieure comme illustré.
Serrer les vis. Replacer la porte du réfrigérateur.
REMARQUE : Prévoir un support supplémentaire des portes
pendant le changement de côté des charnières. La force
d’attraction des aimants des portes ne suffit pas à les
maintenir en place.
2. Mesurer la distance entre le bas de la porte du réfrigérateur et
le plancher. La distance doit être d’environ 3
1
/
2
po (88 mm).
REMARQUE : Si nécessaire, desserrer la charnière inférieure
sans retirer les vis, ajuster la hauteur de la porte et serrer
complètement les vis.
3. Assembler les pièces de la charnière centrale comme illustré
et serrer les vis. Voir l’illustration de la charnière centrale.
Réinstaller la porte du congélateur.
4. Réunir les pièces de la charnière supérieure comme illustré.
Voir l’illustration de la charnière supérieure. Ne pas
complètement serrer les vis.
Modèles avec porte contour uniquement :
� Ôter la vis fixant l’axe de charnière à la charnière.
Retourner la charnière de façon à ce qu’elle soit orientée
dans la direction opposée.
� Placer la cale en plastique sous la charnière de façon à ce
qu’elle se trouve entre la charnière et la caisse, tout en
s’assurant que les trous sont bien alignés.
A. Cales en
plastique
B. Vis de l’axe de
la charnière
C. Axe de charnière
� Fixer la charnière supérieure sur le côté opposé de la
caisse en insérant les vis jusqu’à la moitié seulement, de
façon à pouvoir réinstaller et aligner la porte du
congélateur plus tard.
5. Aligner correctement les portes au niveau du bas de la porte
du compartiment de congélation et du sommet de la porte du
réfrigérateur. Serrer toutes les vis.
REMARQUE : La distance entre les portes doit être d’environ
5/8 po (16 mm).
Installation des poignées de porte
Outils requis
Pièces fournies :
� 2 poignées de porte
� Vis (4 ou 6 selon le modèle)
� Vis de réglage (2)
Outils fournis :
� Clé hexagonale de 1/8 po (1) À conserver pour une utilisation
ultérieure. (selon le modèle)
Outils requis :
� Tournevis cruciforme no 2
1
4
6
3
2
5
1. Retirer la pellicule de la porte.
