Porte du réfrigérateur
1. Enlever le couvre-vis.
2. Enlever la poignée du réfrigérateur comme illustré ci-dessous.
Conserver toutes les pièces ensemble.
A. Vis de poignée à tête
plate
C. Vis de poignée
B. Poignée du réfrigérateur D. Cache-vis
3. Enlever le bouchon d’obturation du trou de charnière de la
porte du réfrigérateur. Le transférer dans le trou de charnière
du côté opposé comme illustré ci-dessous.
A. Bouchon obturateur de trou de charnière de porte
4. Enlever les vis d’obturation de poignée de la porte. La
transférer du côté opposé du réfrigérateur comme illustré.
A. Vis de scellement de poignée de la porte
5. Enlever le bouchon d’obturation du trou de la poignée et le
jeter. Les remplacer du côté opposé par les bouchons
d’obturation de poignée de porte fournie dans l’ensemble
d’inversion situé dans le bac à légumes.
6. Enlever la butée de porte. La transférer du côté opposé du
réfrigérateur comme illustré ci-dessous.
A. Vis de butée de porte B. Butée de porte
7. Consulter l’image de l’étape 2. Positionner la poignée du
réfrigérateur du côté opposé de la porte. Placer d’abord les
deux vis supérieures de la poignée. Aligner la partie inférieure
de la poignée, puis visser la vis inférieure dans la poignée.
8. Serrer toutes les vis. Conserver la porte du réfrigérateur à part
jusqu’à ce que la charnière inférieure soit installée sur le
réfrigérateur.
9. Réinstaller le couvre-vis.

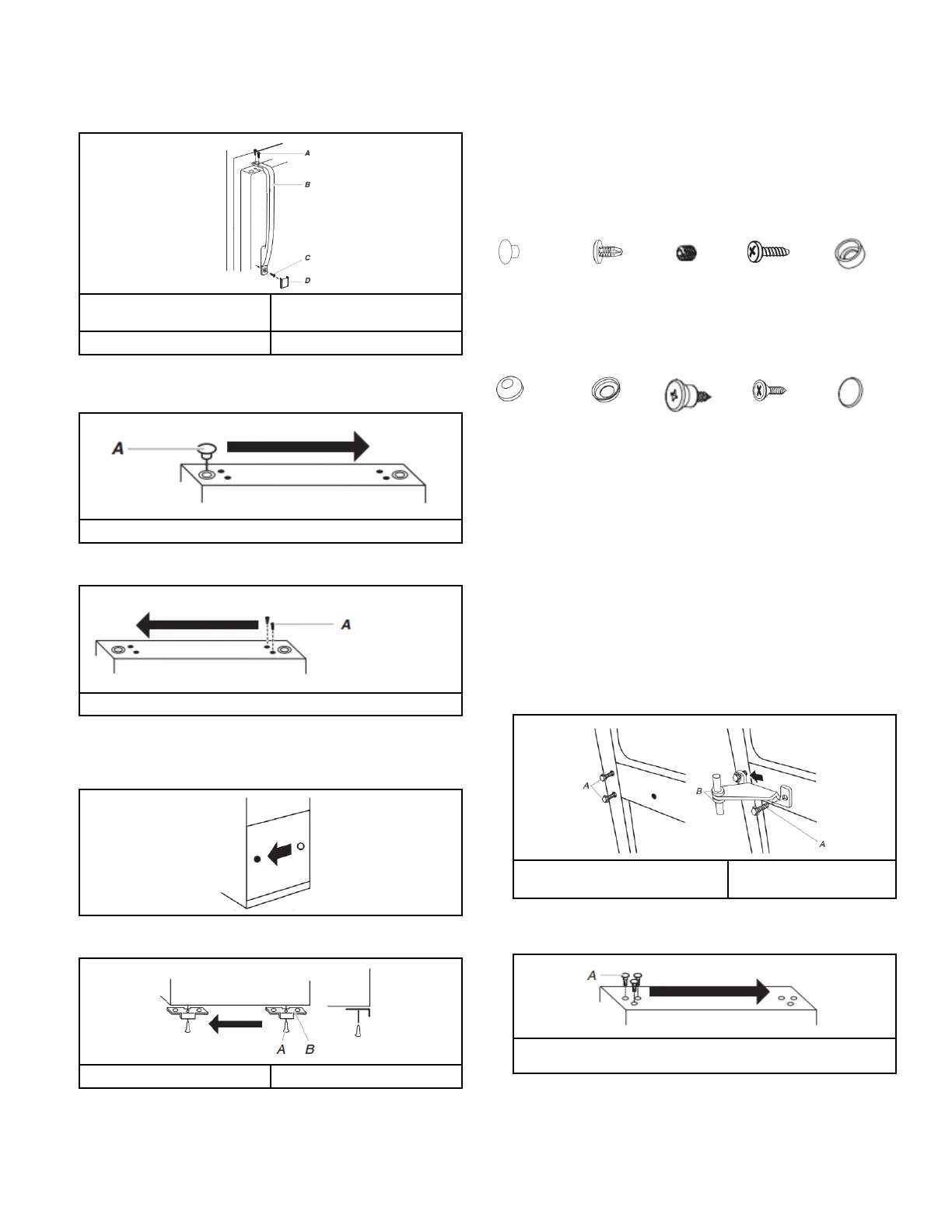

Style 2 – Modèles avec porte contour
Les illustrations sont indiquées à la suite de ces instructions.
Bouchon
obturateur
du trou de
la
charnière
de la porte
Bouchon
obturateur
du trou de
charnière
de la
caisse
Vis de
serrage
Vis de
butée de
porte
Rondelle de
vis à
épaulement
Chapeau
bombé
Rondelle
de
chapeau
bombé
Vis à
épaule-
ment
Vis de
poignée à
tête plate
Bouchon
d’obturation
pour
poignée de
porte
Caisse
1. Enlever les trois chapeaux bombés et les vis du côté poignée
et les transférer du côté opposé.
2. À l’aide des trois vis de charnière à tête hexagonale de
5/16 po, insérer deux vis à moitié dans les trous en laissant
suffisamment d’espace pour insérer la charnière centrale.
3. Faire glisser la charnière centrale de droite à gauche sur les
vis, insérer la troisième vis et serrer complètement toutes les
vis.
REMARQUE : S’assurer que les rondelles sont bien installées
sur les axes supérieurs et inférieurs de la charnière centrale.
A. Vis de charnière à tête
hexagonale de 5/16 po
B. Rondelles
4. Enlever les bouchons d’obturation des trous de la charnière
au sommet de la caisse; transférer ceux-ci dans les trous de
charnière du côté opposé comme illustré ci-dessous.
A. Bouchons de protection des trous de charnière de la
caisse
