29

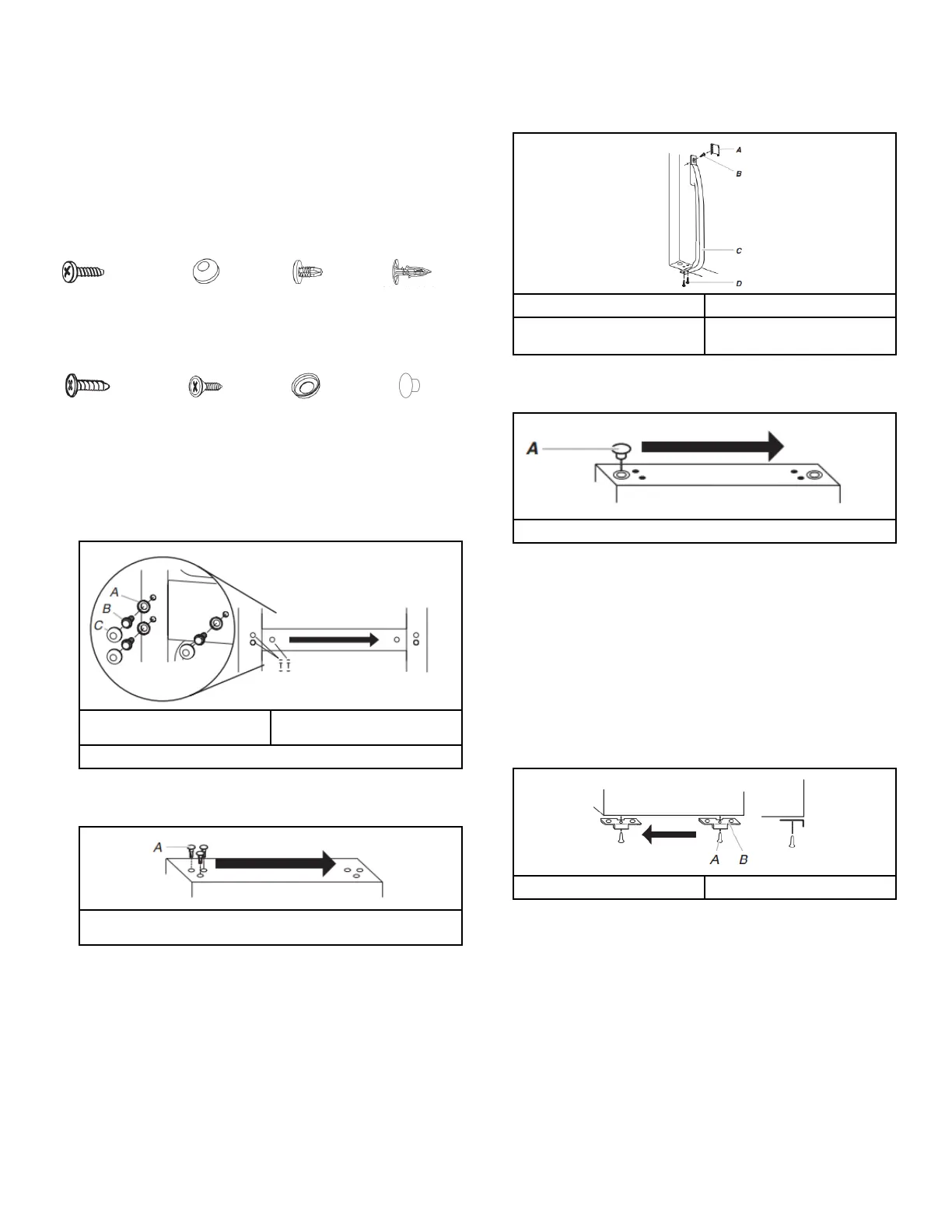

Inversion du sens d’ouverture des
portes et d’installation des
charnières (facultatif)
IMPORTANT : Si on souhaite inverser la position des portes pour
pouvoir les ouvrir dans la direction opposée, procéder comme
suit. Si vous ne souhaitez pas inverser le sens d’ouverture des
portes, voir la section « Réinstallation des portes et des
charnières ».
Style 1 – Modèles avec porte standard
Les illustrations sont indiquées à la suite de ces instructions.
Vis de butée
de porte
Chapeau
bombé
Bouchon
obturateur du
trou de
charnière de la
caisse
Bouchon
d’obturation
pour poignée
de porte
Vis de
scellement de
poignée de
porte
Vis de poignée
à tête plate
Rondelle de
chapeau
bombé
Bouchon
obturateur du
trou de la
charnière de la
porte
Caisse
1. Enlever les trois chapeaux bombés et les vis du côté poignée
et les transférer du côté opposé.
A. Rondelles de chapeaux
bombés
C. Chapeaux bombés
B. Vis de charnière à tête hexagonale
2. Enlever les bouchons d’obturation des trous de la charnière
au sommet de la caisse; transférer ceux-ci dans les trous de
charnière du côté opposé comme illustré ci-dessous.
A. Bouchons de protection des trous de charnière de la
caisse
Porte du congélateur
1. Enlever le couvre-vis.
2. Enlever la poignée de porte du congélateur comme illustré ci-
dessous. Conserver toutes les pièces ensemble.
A. Cache-vis C. Poignée du congélateur
B. Vis de poignée D. Vis de poignée à tête
plate
3. Enlever le bouchon d’obturation du trou de charnière de la
porte du congélateur. Le transférer dans le trou de charnière
du côté opposé comme illustré ci-dessous.
A. Bouchon obturateur de trou de charnière de porte
4. Enlever l’insigne de la marque à l’aide de l’outil en plastique
(fourni). Le remplacer par l’insigne fourni dans l’ensemble
d’inversion situé dans le bac à légumes. Pour le placer
correctement, voir le gabarit de placement de l’insigne de la
marque (dernière page de ce manuel).
REMARQUE S :
� Afin d’éviter d’érafler la porte, ne pas utiliser d’objet pointu
ou métallique pour arracher l’insigne de la marque de la
porte.
� Frotter une petite quantité de savon liquide à vaisselle sur
les résidus d’adhésif avec les doigts. Rincer la porte à
l’eau tiède et sécher avec un chiffon doux.
5.
A. Vis de butée de porte B. Butée de porte
6. Enlever la butée de porte. La transférer du côté opposé du
réfrigérateur comme illustré.
7. Consulter l’image de l’étape 2. Positionner la poignée du
congélateur du côté opposé de la porte du congélateur.
Insérer d’abord les deux vis du bas dans la poignée. Aligner la
partie supérieure de la poignée et insérer la vis supérieure
dans la poignée.
8. Serrer toutes les vis. Conserver la porte à part jusqu’à la mise
en place des charnières et de la porte du compartiment de
réfrigération.
9. Réinstaller le couvre-vis. Consulter l’image de l’étape 2.
