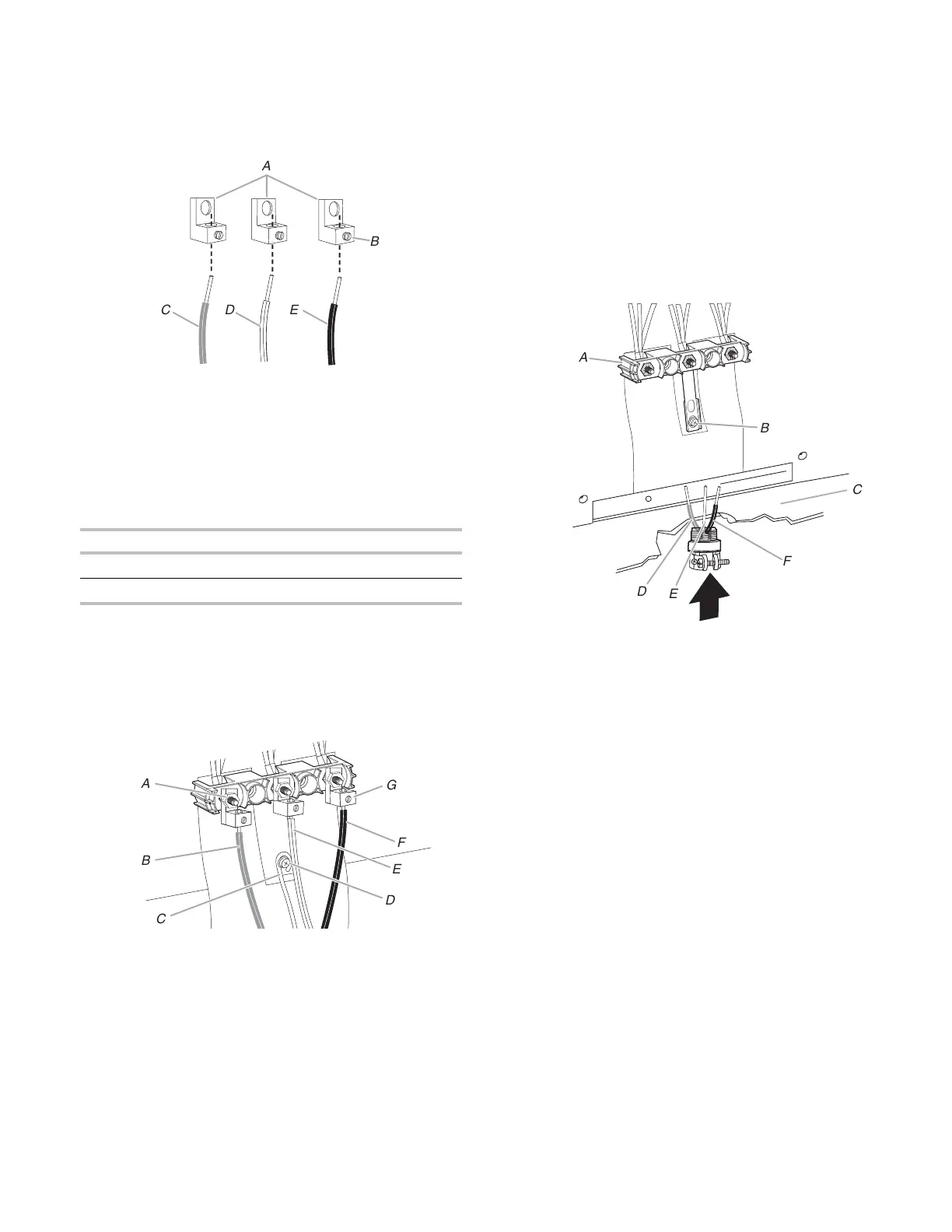

4. Conecte los terminales a los hilos de la línea 1 (negro), neutra
(blanco) y línea 2 (rojo). Afloje (sin quitar) el tornillo de fijación
del frente del terminal e inserte el extremo pelado del hilo por
la parte inferior. Apriete con firmeza el tornillo de fijación con
la torsión indicada en la tabla Especificaciones de torsión para
hilos desnudos.
A
B
C
D E
A. Terminal
B. Tornillo de
fijación
C. Hilo de línea 2
(rojo)
D. Hilo neutro (blanco)
E. Hilo de línea 1 (negro)
Especificaciones de torsión para hilos desnudos
Cómo conectar los terminales al bloque de terminales -
20 lb.-pulg. (2,3 Nm)
Calibre del hilo Par de torsión
Cobre, calibre 8 25 lb.-pulg. (2,8 Nm)
Aluminio, calibre 6 35 lb.-pulg. (4,0 Nm)
5. Use un destornillador hexagonal o Phillips para conectar el
hilo a tierra (verde) desnudo a la estufa con el tornillo de
puesta a tierra y la sección de puesta a tierra. Primero se
debe conectar el cable a tierra, que no debe estar en contacto
con ningún otro terminal.
6. Use una llave para tuercas de 3/8" para conectar el hilo
neutro (blanco) al poste central del bloque de terminales con
una de las tuercas hexagonales 10-32.
A
B
C
G
F
E
D
A. Tuerca hexagonal
10-32
B. Línea 2 (roja)
C. Hilo desnudo de
conexión a tierra
(verde)
D. Tornillo de puesta a
tierra
E. Hilo neutro (blanco)
F. Línea 1 (negra)
G. Terminal
7. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a
los postes externos del bloque de terminales con tuercas
hexagonales 10-32.
8. Con una llave de torsión apriete las tuercas hexagonales a un
par recomendado de 20 lb.-pulg. (2,3 Nm).
9. Apriete firmemente las tuercas hexagonales.
IMPORTANTE: Verifique el apriete de las tuercas
hexagonales.
10. Vuelva a colocar la tapa de acceso del bloque de terminales.
Conexión de 3 hilos: Cable directo
Use este método solamente si los códigos locales permiten
conectar el conductor a tierra al hilo neutro de suministro
eléctrico.
1. Pase los cables a través del conducto en la placa del
cable/conducto en la base de la estufa. Deje holgura
suficiente para poder conectar fácilmente el cableado al
bloque de terminales.
A
B
C
D
E
F
A. Bloque de
terminales
B. Tornillo de
puesta a tierra
C. Placa de cable/
conducto
D. Hilo de línea 2 (rojo)
E. Hilo desnudo de conexión a
tierra (verde)
F. Hilo de línea 1 (negro)
