53
5. Apriete los tornillos del protector de cables.
IMPORTANTE: Verifique el apriete de las tuercas
hexagonales.
6. Vuelva a colocar la tapa de acceso del bloque de terminales.
Cable directo
ADVERTENCIA
Peligro de choque eléctrico
Desconecte el suministro eléctrico antes de realizar el
servicio.
Use un cable de cobre de calibre 8 o un cable de
aluminio de calibre 6.
Conecte la estufa a tierra.
No seguir estas instrucciones puede ocasionar la
muerte, un incendio o un choque eléctrico.

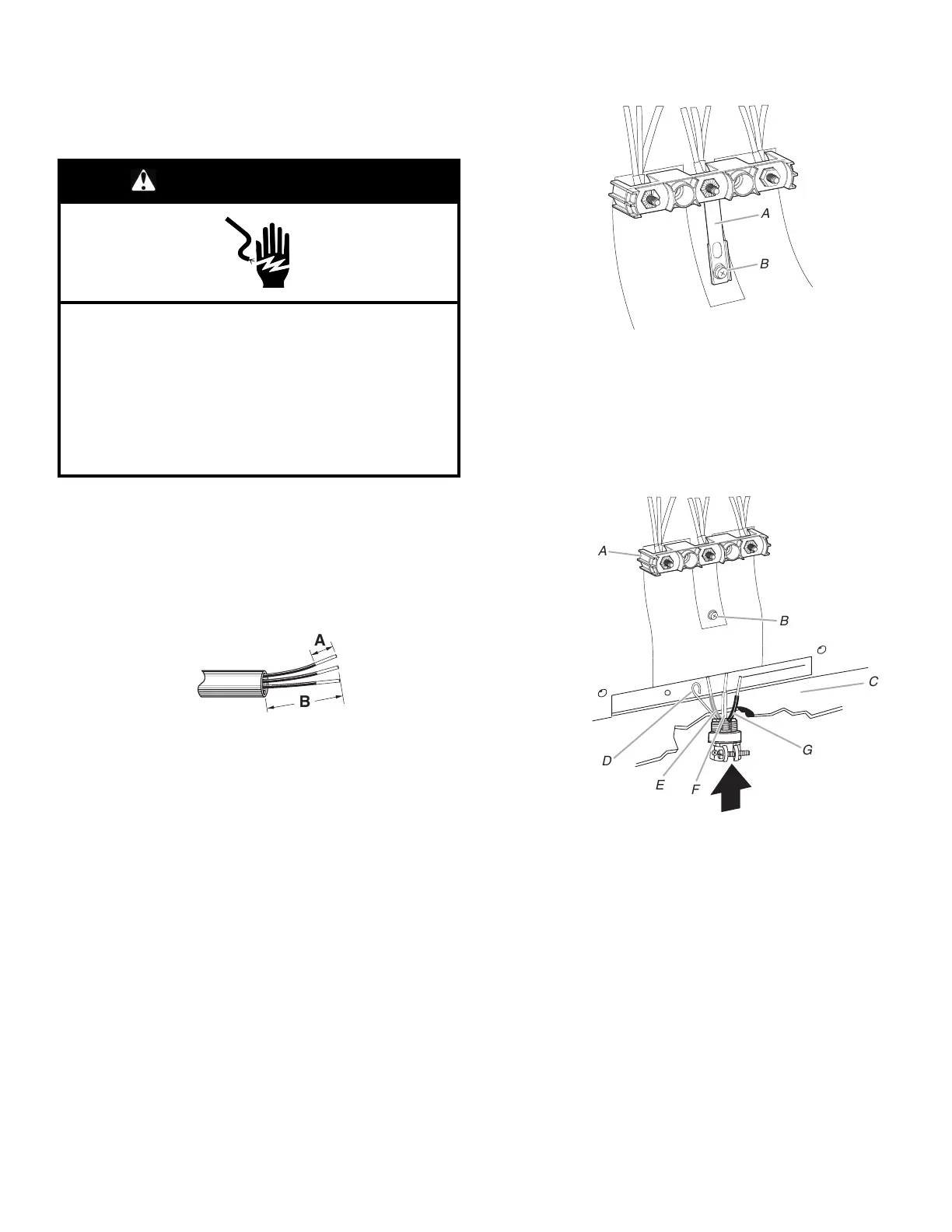

Instalación de cable directo: Cable de cobre o
aluminio
Esta estufa se puede conectar directamente a la desconexión con
fusible o a la caja de disyuntores. Según el suministro eléctrico
que tenga, realice la conexión de 3 o de 4 hilos necesaria.
1. Pele 3" (7,6 cm) del recubrimiento exterior para que los hilos
queden expuestos. Pele 1" (2,5 cm) del aislamiento en el
extremo de cada hilo.
B
A
A. 3/8" (1 cm)
B. 3" (7,6 cm)
2. Deje holgura suficiente en el hilo para poder conectar
fácilmente el bloque de terminales del cableado.
3. Complete la conexión eléctrica de acuerdo con su tipo de
suministro.
4 hilos (recomendado)
3 hilos (si la conexión de 4 hilos no está disponible)
Conexión de 4 hilos: Cable directo
Use este método para:
� Nuevas instalaciones de circuito derivado (1996 NEC)
� Casas rodantes
� Vehículos de recreación
� En un área donde los códigos locales prohíban la conexión a
tierra a través del terminal neutro
1. Parte de la banda metálica de conexión a tierra se debe
recortar y retirar.
A
B
A. Banda metálica de conexión a tierra
B. Tornillo de puesta a tierra
2. Use un destornillador Phillips para retirar el tornillo de puesta
a tierra de la parte posterior de la estufa. Conserve el tornillo
de puesta a tierra y el extremo del hilo de conexión a tierra,
ubicado debajo del tornillo.
3. Pase los cables a través del protector de cables en la base de
la estufa. Deje holgura suficiente para poder conectar
fácilmente el cableado al bloque de terminales.
A
B
C
D
E
G
F
A. Bloque de
terminales
B. Tornillo de
puesta a tierra
C. Placa de cable/
conducto
D. Hilo desnudo de
conexión a tierra
(verde)
E. Hilo de línea 2 (rojo)
F. Hilo neutro (blanco)
G. Hilo de línea 1 (negro)
