55

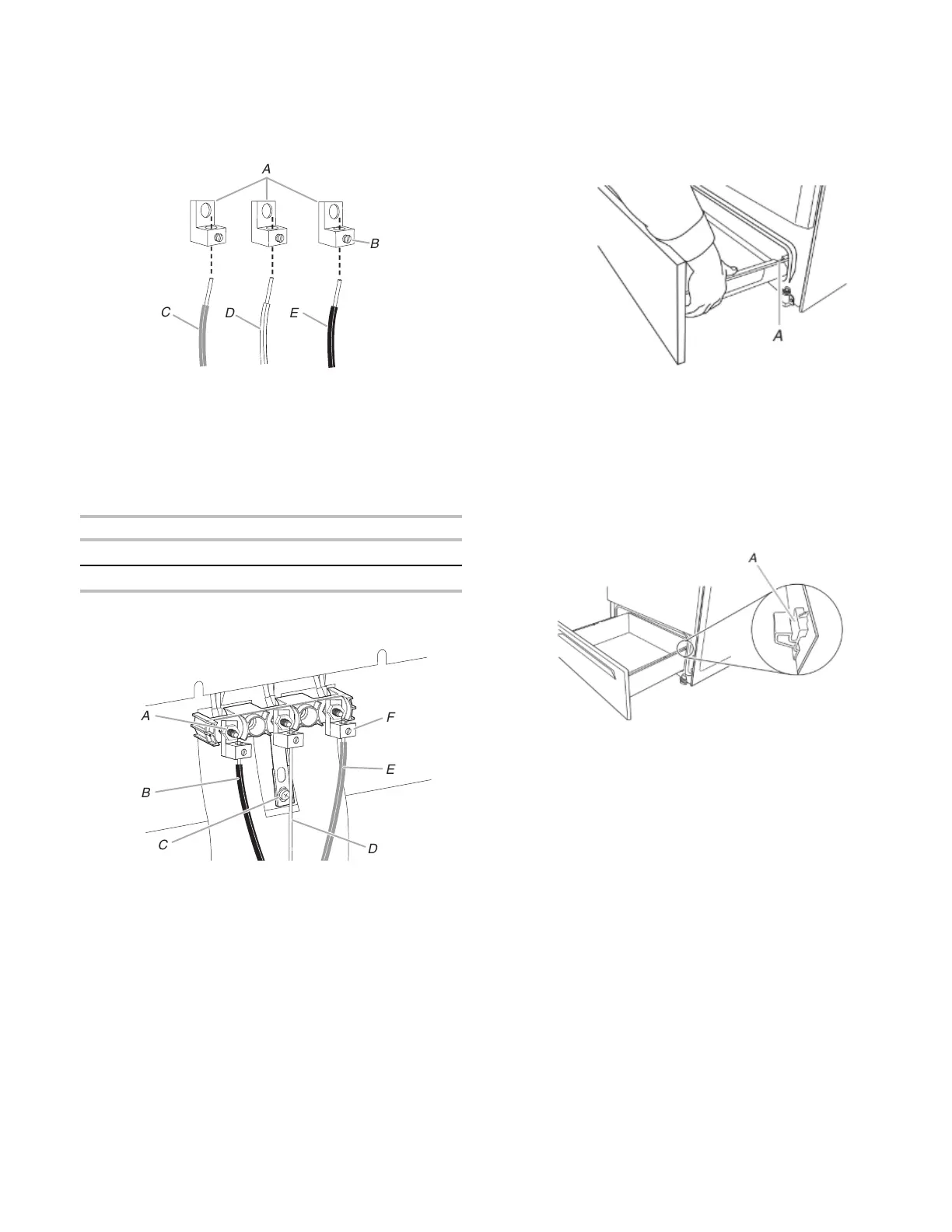

2. Conecte los terminales a los hilos de la línea 2 (rojo), de
conexión a tierra desnudo (verde) y de la línea 1 (negro).
Afloje (sin quitar) el tornillo de fijación del frente del terminal e
inserte el extremo pelado del hilo por la parte inferior. Apriete
con firmeza el tornillo de fijación con la torsión indicada en la
tabla Especificaciones de torsión para hilos desnudos.
A
B
C
D E
A. Terminal
B. Tornillo de
fijación
C. Hilo de línea 2
(rojo)
D. Hilo desnudo de conexión a
tierra (verde)
E. Hilo de línea 1 (negro)
Especificaciones de torsión para hilos desnudos
Cómo conectar los terminales al bloque de terminales -
20 lb.-pulg. (2,3 Nm).
Calibre del hilo Par de torsión
Cobre, calibre 8 25 lb.-pulg. (2,8 Nm)
Aluminio, calibre 6 35 lb.-pulg. (4,0 Nm)
3. Use una llave para tuercas de 3/8" para conectar el hilo a
tierra (verde) desnudo al poste central del bloque de
terminales con una de las tuercas hexagonales 10-32.
A
B
C
F
E
D
A. Tuerca
hexagonal10-32
B. Línea 2 (roja)
C. Tornillo de
puesta a tierra
D. Hilo desnudo de conexión a
tierra (verde)
E. Línea 1 (negra)
F. Terminal
4. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a
los postes externos del bloque de terminales con tuercas
hexagonales 10-32.
5. Con una llave de torsión apriete las tuercas hexagonales a un
par recomendado de 20 lb.-pulg. (2,3 Nm).
6. Apriete firmemente las tuercas hexagonales.
IMPORTANTE: Verifique el apriete de las tuercas
hexagonales.
7. Vuelva a colocar la tapa de acceso del bloque de terminales.
Cajón de almacenamiento
El cajón de almacenamiento puede retirarse. Antes de retirarlo,
cerciórese de que esté frío y vacío.
Para retirar:
1. Retire el cajón de almacenamiento en sentido recto hasta el
tope.
A. Muesca de tope del cajón
2. Levante el frente del cajón y tire del cajón hacia afuera.
Para colocar:
1. Levante el frente del cajón y coloque la parte posterior del
cajón dentro de la estufa de modo que la muesca de tope del
cajón quede detrás de la guía del cajón.
2. Baje el cajón de modo que el borde del riel de deslizamiento
caiga dentro de la ranura en la guía del cajón.
3. Empuje lentamente el cajón dentro de la estufa.
A. Enganche la guía del cajón
NOTA: cuando están correctamente instaladas, las guías
deslizantes posteriores de la base del cajón se engancharán
con los rieles de la base y el cajón no se inclinará cuando se
coloquen elementos en su interior.
