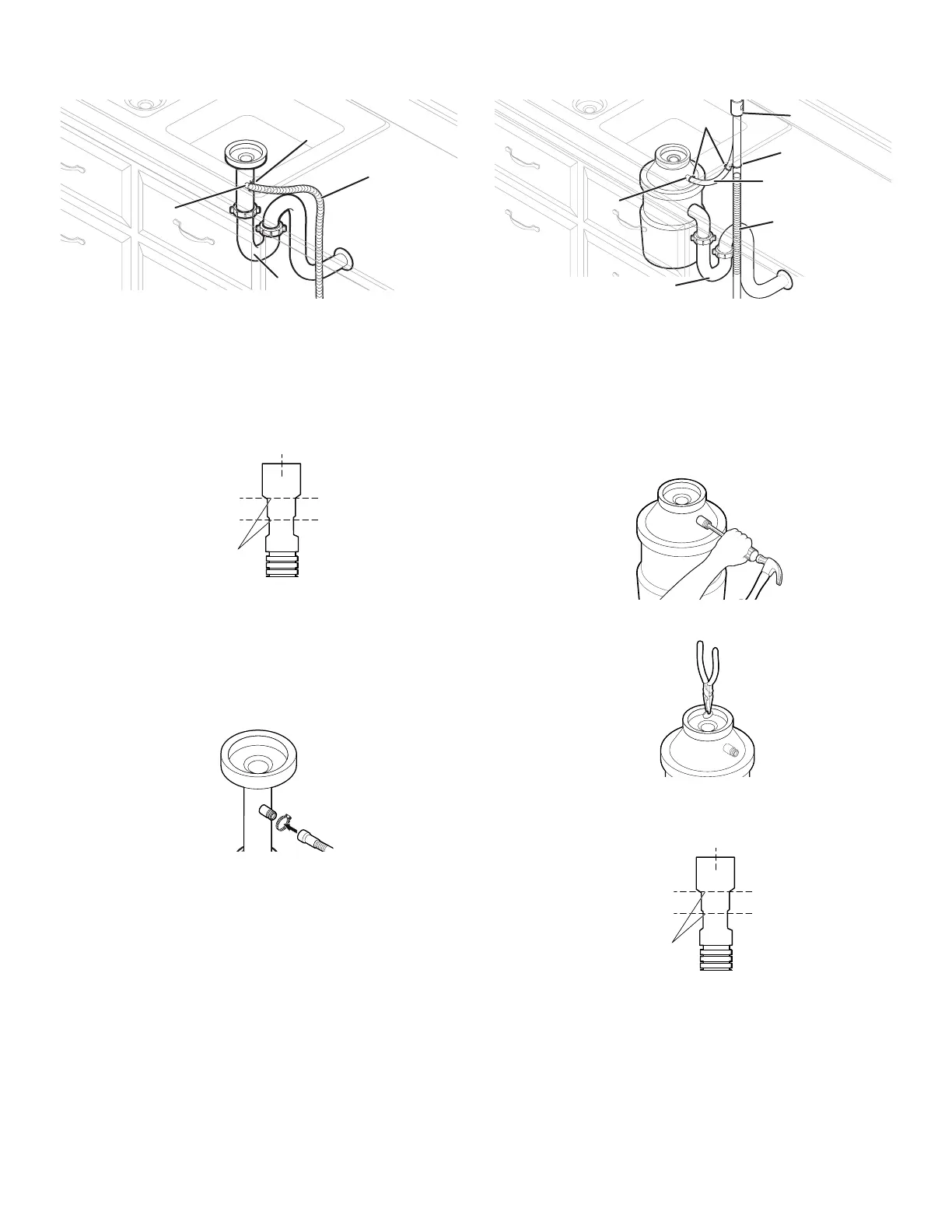

Option B : Sans broyeur de déchets – sans
brise-siphon
A
C
D
B
A. Tuyau d’évacuation
en T
B. Siphon du circuit
d’évacuation
C. Tuyau d’évacuation
D. Bride de fixation du tuyau
de vidange (couleur noire)
1. Raccorder l’extrémité en caoutchouc (A) du tuyau
d’évacuation à la canalisation d’égout en Tet couper si
nécessaire.
A
A. Deux petites lignes
REMARQUE : Ne pas couper la section ondulée.
2. Fixer l’extrémité en caoutchouc du tuyau d’évacuation à la
canalisation d’égout en T à l’aide d’une bride de fixation du
tuyau de vidange (couleur noire) (incluse). À l’aide de pinces,
serrer la bride pour l’ouvrir et la mettre en position. Si le tuyau
d’évacuation a été coupé, utiliser une bride à vis de 1
1
/
2
po à
2 po (38 mm à 50 mm) (non fournie).
Option C : Broyeur de déchets – avec
brise-siphon
A
B
C
D
E
F
G
A. Bride à vis
B. Entrée du broyeur à
déchets
C. Siphon du circuit
d’évacuation
D. Tuyau d’évacuation
E. Raccord de tuyau en
caoutchouc
F. Bride de fixation du tuyau
de vidange (couleur noire)
G. Brise-siphon
Conseil utile : Ôter l’opercule escamotable du broyeur à déchets.
1. À l’aide d’un marteau et d’un tournevis, enfoncer le bouchon
d’obturation dans le broyeur à déchets.
2. Retirer le bouchon d’obturation à l’aide de pinces à pointe
biseautée.
3. Raccorder l’extrémité en caoutchouc (A) du tuyau
d’évacuation au dispositif de brise-siphon et couper si
nécessaire.
A
A. Deux petites lignes
REMARQUE : Ne pas couper la section ondulée.
