54
Retirer les vis courtes de l’emballage et les insérer dans
quatre des six trous de montage prévus. À l’aide d’un
tournevis à tête cruciforme, les visser dans l’armoire. Si des
vis plus longues sont nécessaires, l’installateur devra les
fournir.

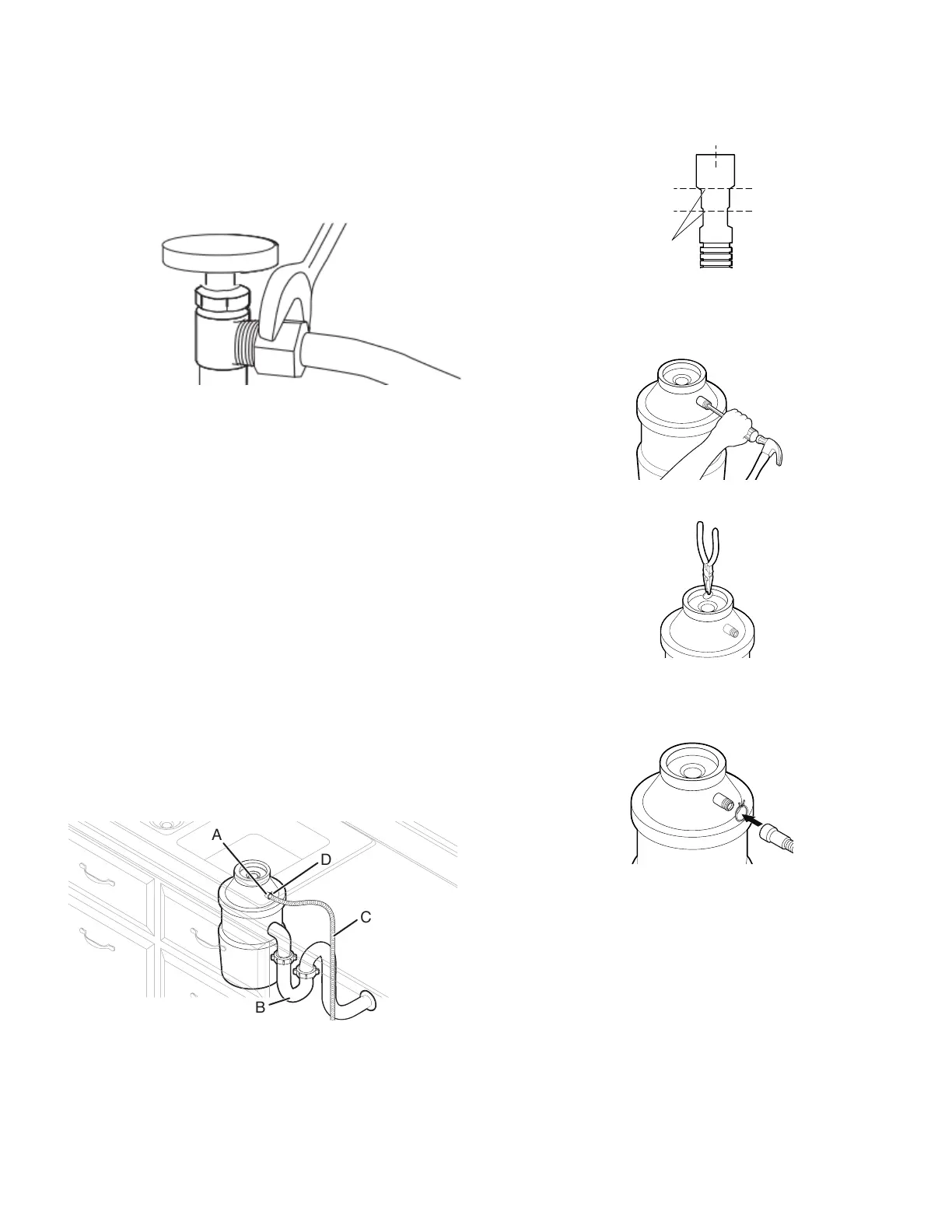

Branchement de l’arrivée d’eau au
robinet d’arrêt de la maison
31. Fixer la canalisation d’alimentation en eau
Fixer la canalisation d’alimentation en eau (canalisation
flexible à tresse d’acier) à la canalisation d’eau chaude à
l’aide d’une configuration de raccordement qui soit conforme
à tous les codes et règlements locaux. La canalisation
d’alimentation en eau raccordée au lave-vaisselle doit
comporter un robinet d’arrêt manuel situé sous l’évier.
Raccordement du tuyau de vidange
32. Raccordement du tuyau de vidange
Employer l’une des options suivantes pour raccorder le tuyau
d’évacuation sur un raccord Tou sur un broyeur à déchets :
� Option A : Broyeur de déchets – sans brise-siphon
� Option B : Sans broyeur de déchets – sans brise-siphon
� Option C : Broyeur de déchets – avec brise-siphon
� Option D : Sans broyeur de déchets – avec brise-siphon
IMPORTANT: Le raccordement du tuyau d’évacuation à la
canalisation d’égout en Tou au raccord de broyeur à déchets
doit être réalisé en amont du siphon du circuit d’évacuation et
à au moins 20 po (508 mm) au-dessus du plancher de
l’espace d’installation du lave-vaisselle.
Conseil utile : Afin de minimiser les vibrations du tuyau, le
tenir à distance du plancher.
Option A : Broyeur de déchets – sans
brise-siphon
A
B
C
D
A. Entrée du broyeur à
déchets
B. Siphon du circuit
d’évacuation
C. Tuyau d’évacuation
D. Bride de fixation du tuyau
de vidange (couleur noire)
Conseil utile : Ôter l’opercule escamotable du broyeur à déchets.
1. Raccorder l’extrémité en caoutchouc (A) du tuyau
d’évacuation à la canalisation d’égout en T et couper si
nécessaire.
A
A. Deux petites lignes
REMARQUE : Ne pas couper la section ondulée.
2. À l’aide d’un marteau et d’un tournevis, enfoncer le bouchon
d’obturation dans le broyeur à déchets.
3. Retirer le bouchon d’obturation à l’aide de pinces à pointe
biseautée.
4. Fixer le tuyau de vidange à l’entrée du broyeur à déchets en
utilisant la bride de fixation du tuyau de vidange (couleur
noire) (incluse). À l’aide de pinces, serrer la bride pour l’ouvrir
et la mettre en position.
