56
4. Fixer le tuyau de vidange au brise-siphon en utilisant la bride
de fixation du tuyau de vidange (couleur noire) (incluse). À
l’aide de pinces, serrer la bride pour l’ouvrir et la mettre en
position. Si le tuyau d’évacuation a été coupé, utiliser une
bride à vis de 1
1
/
2
po à 2 po (38 mm à 50 mm) (non fournie).
5. Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis
(non fournie) pour le raccordement du dispositif de
brise-siphon à l’entrée du broyeur à déchets.

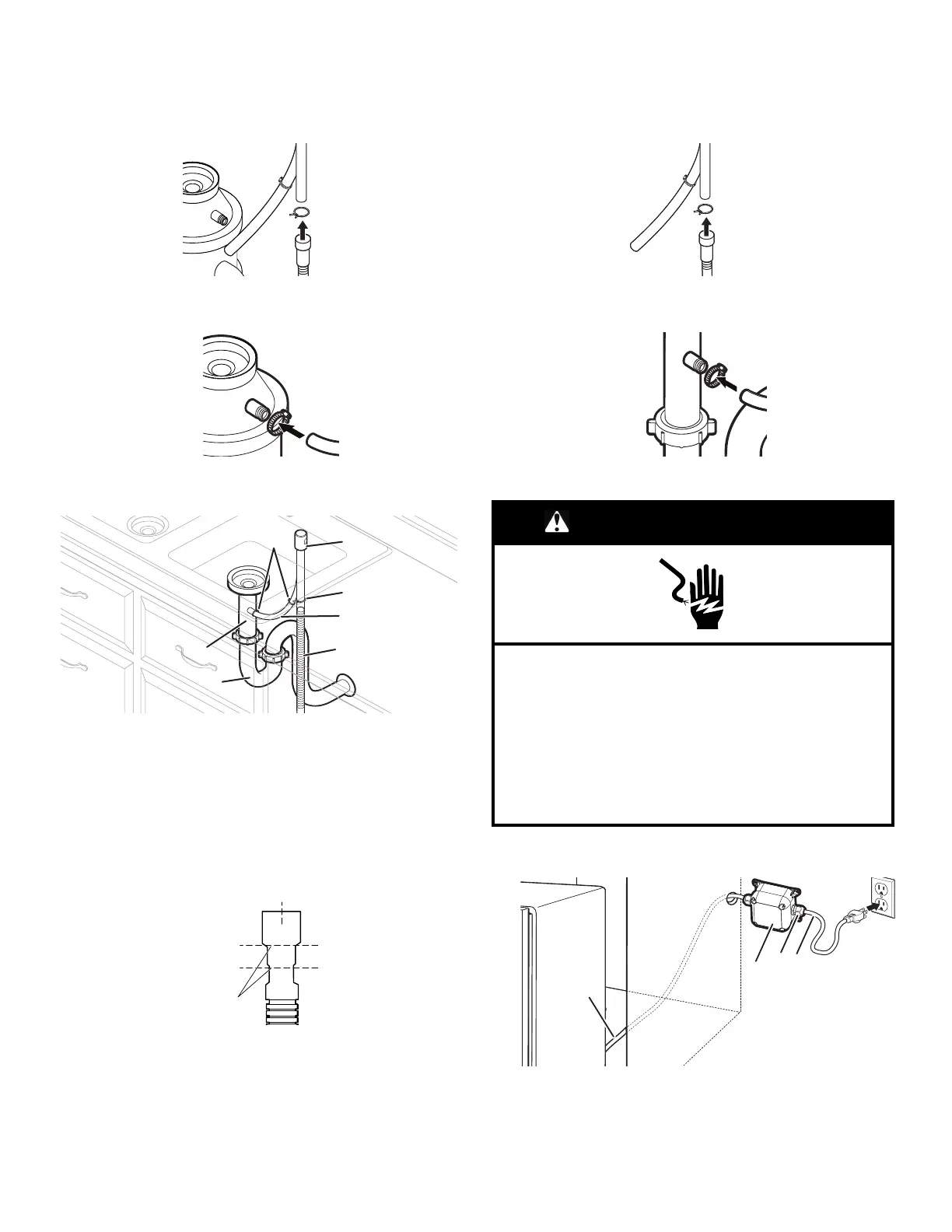

Option D : Sans broyeur de déchets – avec
brise-siphon
A
B
C
D
E
F
G
A. Bride à vis
B. Tuyau d’évacuation
en T
C. Siphon du circuit
d’évacuation
D. Tuyau d’évacuation
E. Raccord de tuyau en
caoutchouc
F. Bride de fixation du tuyau
de vidange (couleur noire)
G. Brise-siphon
1. Raccorder l’extrémité en caoutchouc (A) du tuyau
d’évacuation au dispositif de brise-siphon et couper si
nécessaire.
A
A. Deux petites lignes
REMARQUE : Ne pas couper la section ondulée.
2. Fixer le tuyau de vidange au brise-siphon en utilisant la bride
de fixation du tuyau de vidange (couleur noire) (incluse). À
l’aide de pinces, serrer la bride pour l’ouvrir et la mettre en
position. Si le tuyau d’évacuation a été coupé, utiliser une
bride à vis de 1
1
/
2
po à 2 po (38 mm à 50 mm) (non fournie).
3. Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis
(non fournie) pour le raccordement de la canalisation d’égout
en T au dispositif de brise-siphon.
Achever l’installation
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
33. Cordon d’alimentation électrique – brancher
dans une prise à trois alvéoles reliée à la terre
A
D
B
C
A. Câble du boîtier de
raccordement électrique
B. Boîtier de raccordement
électrique
C. Raccords de câbles (2)
D. Cordon d’alimentation
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
