37
INSTALLATION DES PIEDS DE INSTALLATION DES PIEDS DE
NIVELLEMENT ET DE LA BOÎTE NIVELLEMENT ET DE LA BOÎTE
À MONNAIEÀ MONNAIE
1. Préparation de la sécheuse pour les pieds de
nivellement
REMARQUE: Faire glisser la sécheuse sur le carton ou le
panneau dur avant de la déplacer pour éviter d’endommager la
surface du plancher.
À l’aide d’au moins deux personnes, déplacer la sécheuse à
l’emplacement d’installation souhaité.
Retirer le ruban des coins avant de la sécheuse. Ouvrir la
sécheuse et ôter les sachets de pièces et le document de
référence. Essuyer l’intérieur du tambour avec un chiffon
humide pour éliminer toute trace de poussière.
Utiliser deux coins en carton de la boîte d’emballage de
la sécheuse et les placer sur le plancher, à l’arrière de la
sécheuse. Saisir fermement le corps de la sécheuse et
l’allonger doucement sur sa partie postérieure sur les coins de
carton. Déconnecter la source de courant électrique avant de
réaliser les connexions électriques.

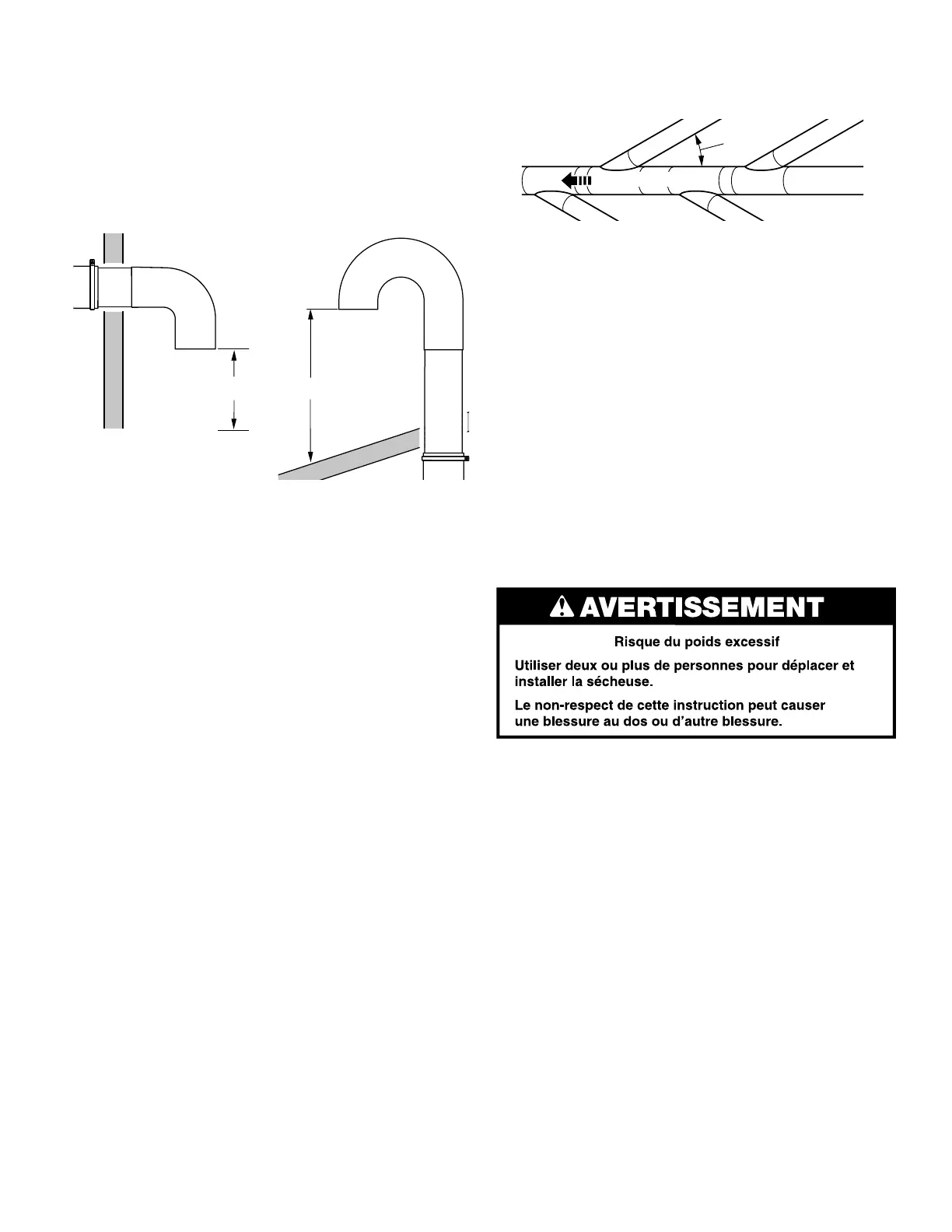

Chaque sortie d’évacuation devrait pointer dans la direction
de l’évacuation. Les évacuations par l’autre côté doivent être
placées en quinconce (décalées) pour réduire les interférences
avec l’air sortant des autres évacuations en face.
30˚
maximum
Débit d’air
Débit d’air
L’inclinaison maximale de chaque conduit qui pénètre dans le
conduit principal ne devrait pas dépasser 30°.
Veiller à ce que les ouvertures de passage d’air demeurent
exemptes de vapeurs de solvants de nettoyage à sec. Les
vapeurs sont source de formation de composés acides, dont
l’introduction par les modules de chauffage de la sécheuse
peut provoquer la détérioration de la sécheuse et du linge en
cours de séchage.
Le conduit d’évacuation principal devrait comporter un
couvercle amovible, ce qui permet le nettoyage périodique du
système d’évacuation
REMARQUE: Pour obtenir plus de renseignements
sur l’évacuation d’une sécheuse, consulter le
documentW10100920 de Whirlpool.
L’extérieur du conduit d’évacuation principal doit comporter un
conduit de déviation orienté vers le bas.
Si le conduit principal monte verticalement à travers le toit et
non à travers le mur, installer un coude de déviation à 180° à
l’extrémité du conduit d’au moins 2pi (610mm) au-dessus de
la surface ou du toit
Le diamètre de l’ouverture dans le toit ou le mur doit être
supérieur de 1/2po (13mm) à celui du conduit. Le conduit doit
être centré dans l’ouverture.
Pour de meilleures performances, ne pas installer de grillage à
l’extrémité de l’évacuation.
Si on ne peut pas utiliser d’évent d’évacuation
* Distance de dégagement
minimale au-dessus d’une
accumulation de neige, de
glace ou de débris comme des feuilles
Évacuation pour plusieurs sécheuses
On peut utiliser un conduit principal pour assurer l’évacuation
d’un ensemble de sécheuses. La taille du conduit principal
doit permettre une évacuation de 5663 L/min (200 CFM) d’air
pour chaque sécheuse. On peut utiliser des ltres à charpie
haute capacité correctement conçus dans le conduit principal
s’ils sont inspectés et nettoyés régulièrement. La pièce dans
laquelle se trouvent les sécheuses doit comporter un système
d’air d’appoint (alimentation en air) au moins égal au pi
3
/min de
toutes les sécheuses qui se trouvent dans la pièce.
Des clapets antireux peuvent être achetés chez votre
fournisseur et devraient être installés dans l’évacuation de
chaque sécheuse pour empêcher l’air évacué de revenir
dans les sécheuses et pour équilibrer l’évacuation du conduit
principal. Des ouvertures dégagées pour le retour d’air sont
nécessaires.
Chaque sécheuse à une seule charge devrait comporter une
ouverture d’air non obstruée de 24po
2
(154cm
2
) (selon la
mesure de 1po
2
[6,5cm
2
] pour 1000B.T.U. [252kcal]), les
ouvertures d’air d’appoint communes sont cependant aussi
acceptables. Installer des ouvertures communes de sorte
que l’air d’appoint soit distribué uniformément à toutes les
sécheuses. Garder à l’esprit que la zone de couverture doit
être augmentée de 33% pour tenir compte de l’utilisation
de registres ou de persiennes sur les ouvertures. De plus, les
ouvertures d’air d’appoint ne doivent pas être installées près
de l’emplacement des conduits d’évacuation à l’extérieur du
bâtiment.
12 po minimum
(305 mm)*
24 po minimum
(610 mm)
5. Déplacer la sécheuse à son emplacement nal. Ne pas
écraser ni pincer le conduit d’évacuation.
Vérier que la sécheuse est d’aplomb.
REMARQUE: L’évaluation de l’évacuation devrait être
effectuée à l’aide d’un manomètre. Minimum: 0,01po
(0,2mm). Maximum: 0,6po (16mm).
