36

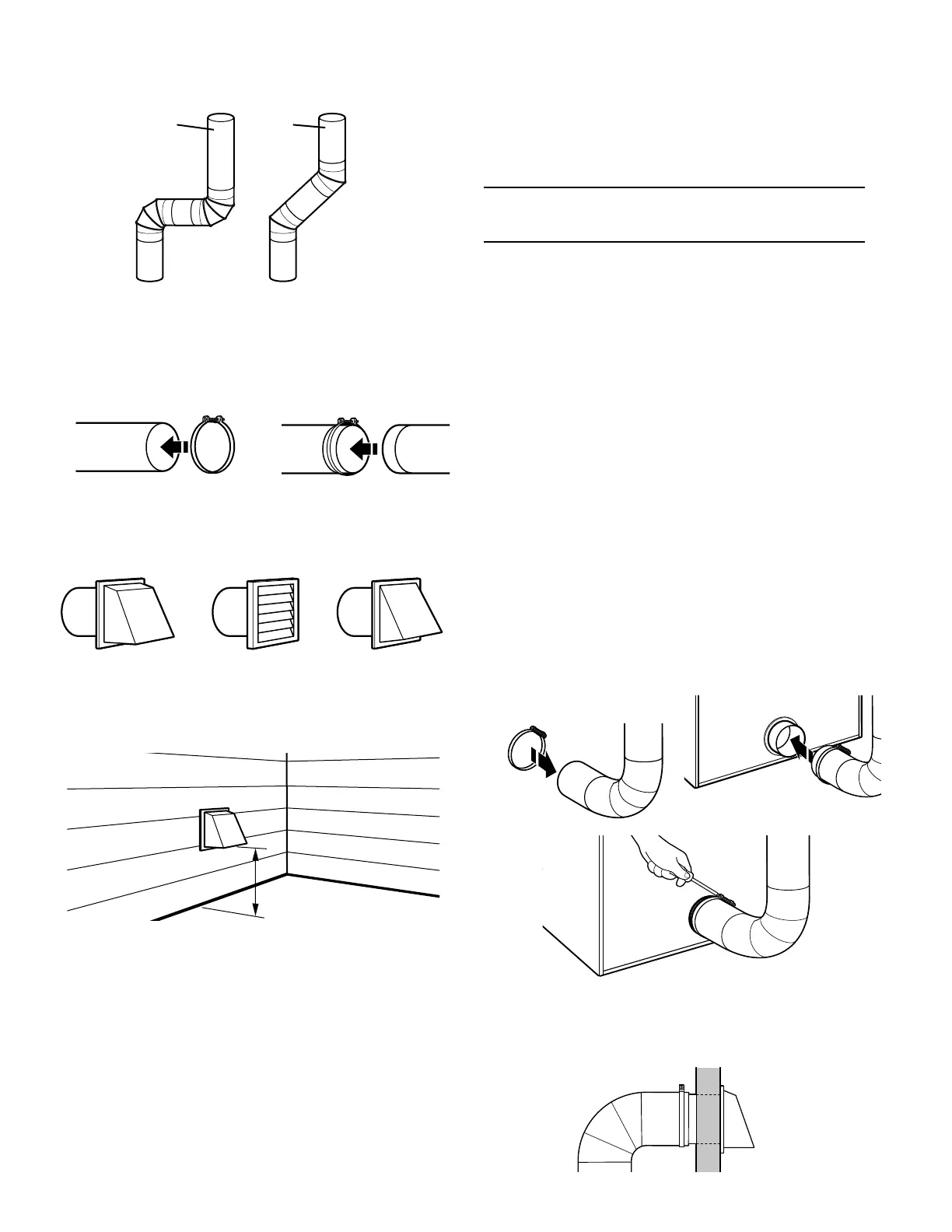

Coudes:
■ Les coudes à 45° permettent une meilleure circulation de
l’air que les coudes à 90°.
Brides de fixation:
■ Utiliser des brides pour sceller tous les joints.
■ Le conduit d’évacuation ne doit pas être raccordé ou xé
avec des vis ou tout autre dispositif de serrage qui se
prolongerait à l’intérieur du conduit et retiendrait la charpie.
Ne pas utiliser de ruban adhésif pour conduit.
Meilleur
Bon
Clapets d’évacuation – Diamètre de 4po (102mm)
Évent carré Évent à lames Évent incliné
Le clapet de décharge doit se trouver à au moins 12po
(305mm) au-dessus du sol ou de tout autre objet susceptible
de se trouver sur le trajet de l’air humide rejeté (par exemple,
eurs, roches, buissons ou neige).
12 po minimum
(305 mm)
Hottes d’extraction
Longueur maximale du conduit/raccord
La longueur maximale du système d’évacuation dépend du
type d’évacuation utilisé, du nombre de coudes et du type
d’évent.
Tableau du système d’évacuation
(évent en métal rigide)
Nombre de
coudes à
90˚
Évent carré
et à lames
Évent
incliné
0 64 pi (19,5 m) 58 pi (17,7 m)
1 54 pi (16,5 m) 48 pi (14,6 m)
2 44 pi (13,4 m) 38 pi (11,6 m)
3 35 pi (10,7 m) 29 pi (8,8 m)
4 27 pi (8,2 m) 21 pi (6,4 m)
Pour les systèmes d’évacuation autres que ceux indiqués
dans le tableau des systèmes d’évacuation, consulter le
revendeur de pièces.
Prévoir un espace sufsant pour la combustion et la ventilation
de l’air. (Vérier les dispositions des codes et règlements en
vigueur.) Voir le point «Instructions d’installation dans un
encastrement ou une armoire» dans la section «Exigences
Longueur du système d’évacuation
d’emplacement».
Il est préférable d’utiliser une sortie de hotte de 4po (102 mm).
Cependant, on peut utiliser un clapet d’évacuation de 2
1
/
2
po
(64mm). Une sortie de 2
1
/
2
po (64mm) cause davantage de
contre-pression que les autres types d’installation.
Pour une installation permanente, un système d’évacuation xe
est requis.
Raccordement du conduit d’évacuation
1.
Si on utilise le conduit d’évacuation existant, s’assurer qu’il
est propre.
2.
À l’aide d’une bride de xation de 4po (102mm), relier
le conduit d’évacuation à la bouche d’évacuation de la
sécheuse.
3. Serrer la bride de serrage de tuyau avec un tournevis
cruciforme.
4.
S’assurer que le conduit d’évacuation est xé au clapet
d’évacuation à l’aide d’une bride de xation de 4po
(102mm).
