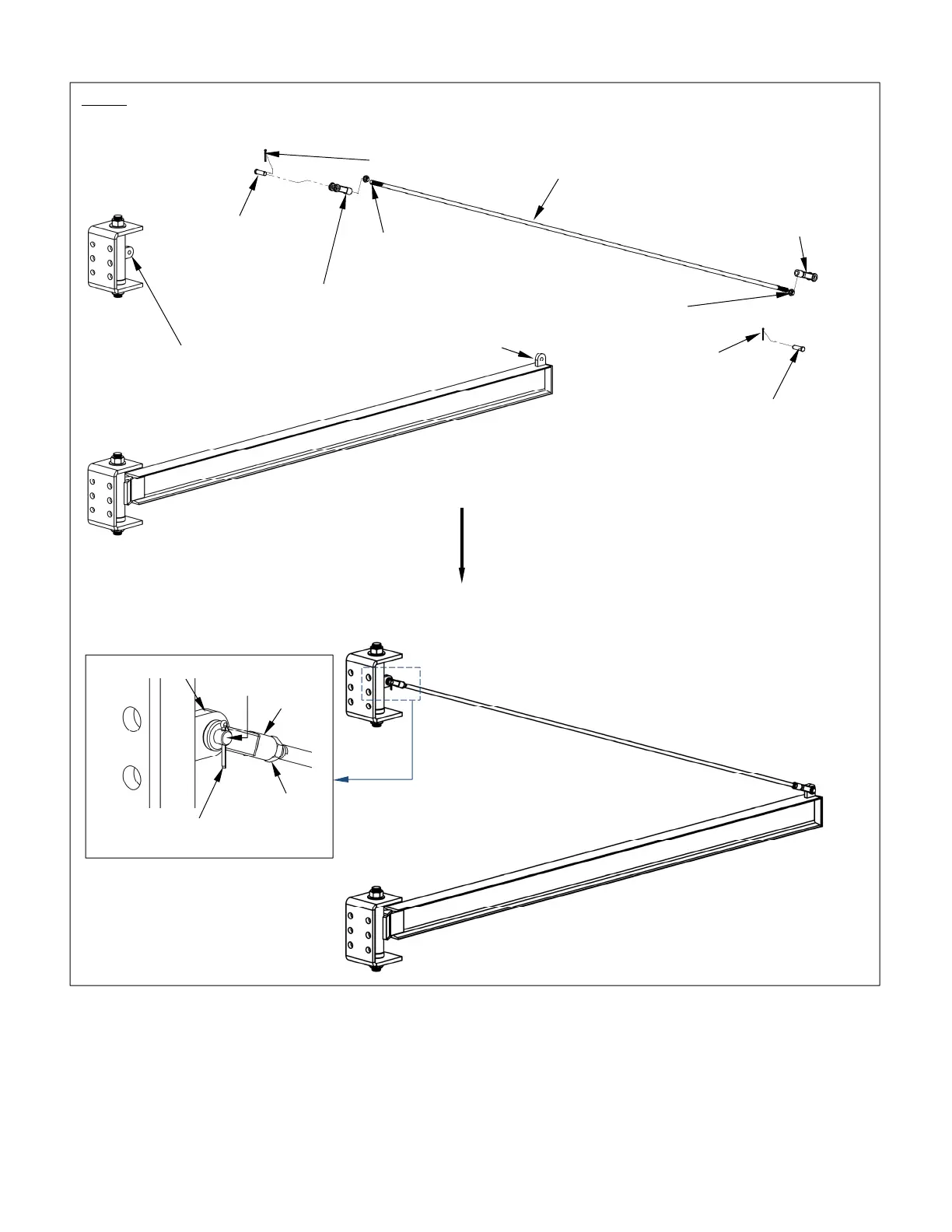

Step 3: Attach the tie rod to the jib. Wind a jam nut onto both ends of the tie rod. Then, wind a yoke onto each end
of the rod. Slip the legs of the yokes around the mounting tabs. Pin the connections with clevis pins. Secure the
clevis pins with the cotter pins.
Tie rod
Jam nut (36266 or
36260)
Jam nut (36266 or
36260)
Yoke (28-145-004 or
28-145-003)
Yoke (28-145-004 or
28-145-003)
Clevis pin
Cotter pin
Cotter pin
Clevis pin
Mounting tab
Mounting tab
Cotter pin (bend the arms of the
cotter pin around the clevis pin)
Jam nut
Yoke
Clevis pin
Mounting tab
