Rev. 3/6/2017 CBFC, manual.doc
Copyright 2017 Vestil Manufacturing Co. Page 7 of 13

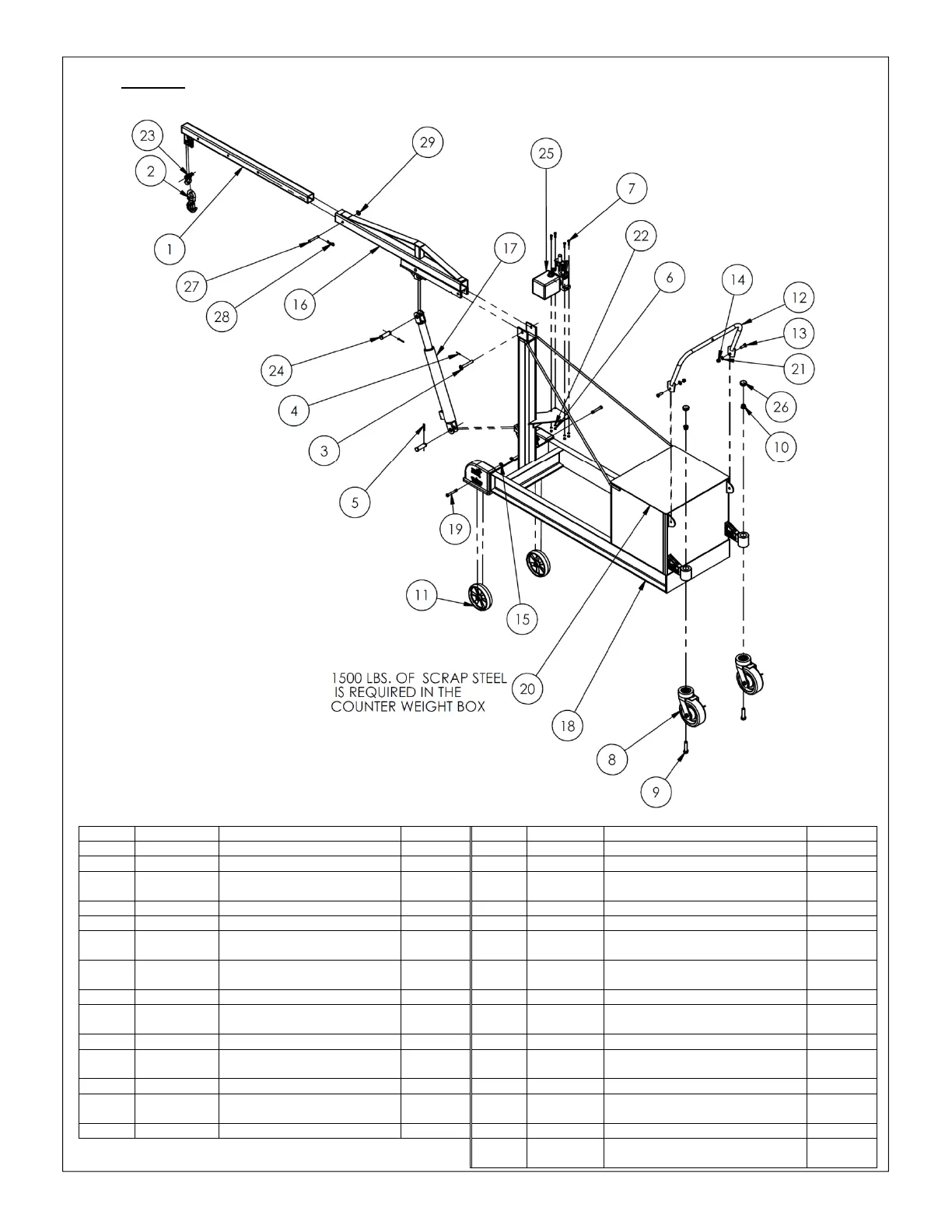

FIG. 3A: CBFC-2000 Exploded Parts Diagram & Bill of Materials
Item no.
Part no. Description Quantity Item no.
Part no. Description Quantity
1 28-514-089 Frame, inner boom weldment 1 15 37032
1
/
2
” nylon insert jam nut 2
2 08-145-001 Swivel hook, 2-ton 1 16 28-514-114
Frame, weldment, outer boom 1
3 28-612-001
Pin, weldment, pivot, outer
boom
1 17 99-021-904
Cylinder, hydraulic, 2” x 18” stroke
1
4 65077
1
/
8
” x 1
1
/
4
” zinc-plated cotter pin
1 18 16-514-237
Weldment, frame 1
5 65127 Cotter pin, zinc-plated 2 19 16-145-031
1
/
2
” -13 x 3
1
/
2
” bolt with grease zerk
2
6 36102
1
/
4
” – 20 grade a zinc-plated
hex nut
4 20 16-014-390
Frame, counterweight, top 1
7 11007
1
/
4
” – 20 x 1
1
/
4
” hex bolt 4 21 33011
1
/
2
” USS flat washer, low carbon,
plain finish
2
8 16-132-227 8/3-FWB-NTP caster 2 22 33618
1
/
4
” medium split lock washer 4
9 11359
3
/
4
” – 10 x 3” HHCS #2 zinc-
plated bolt
2 23 08-145-010
1
/
2
” 2-ton shackle 1
10 37039
3
/
4
” – 10 zinc-plated nylock nut 2 24 16-112-070
Pin, clevis, 1” x 3” 2
11 16-132-216 Caster / wheel 2 25
99-640-003-
002
Assembly, hand pump,
1
/
2
gal. pump
1
12 15-525-007 Weldment, handle 1 26 99-024-003
Guard/cover/endcap/plug 2
13 11209
1
/
2
” – 13 x 1
1
/
2
” HHCS #2 zinc-
plated bolt
2 27 28-112-030
1
/
2
” x 3
1
/
2
” retaining clevis pin, zinc-
plated
1
14 37030
1
/
2
” – 13 nylon insert lock nut 2 28 45286
1
/
8
” x 2
5
/
8
” #11 hitch pin clip 1
29 33012
1
/
2
” flat washer, low carbon, zinc
finish
1
