INSTALLAZIONE
Installazione
PM-U / PM-G | 51
ITALIANO
D0000102290
f Ruotare la scala di 180°.
f Riposizionare il coperchietto del regolatore.

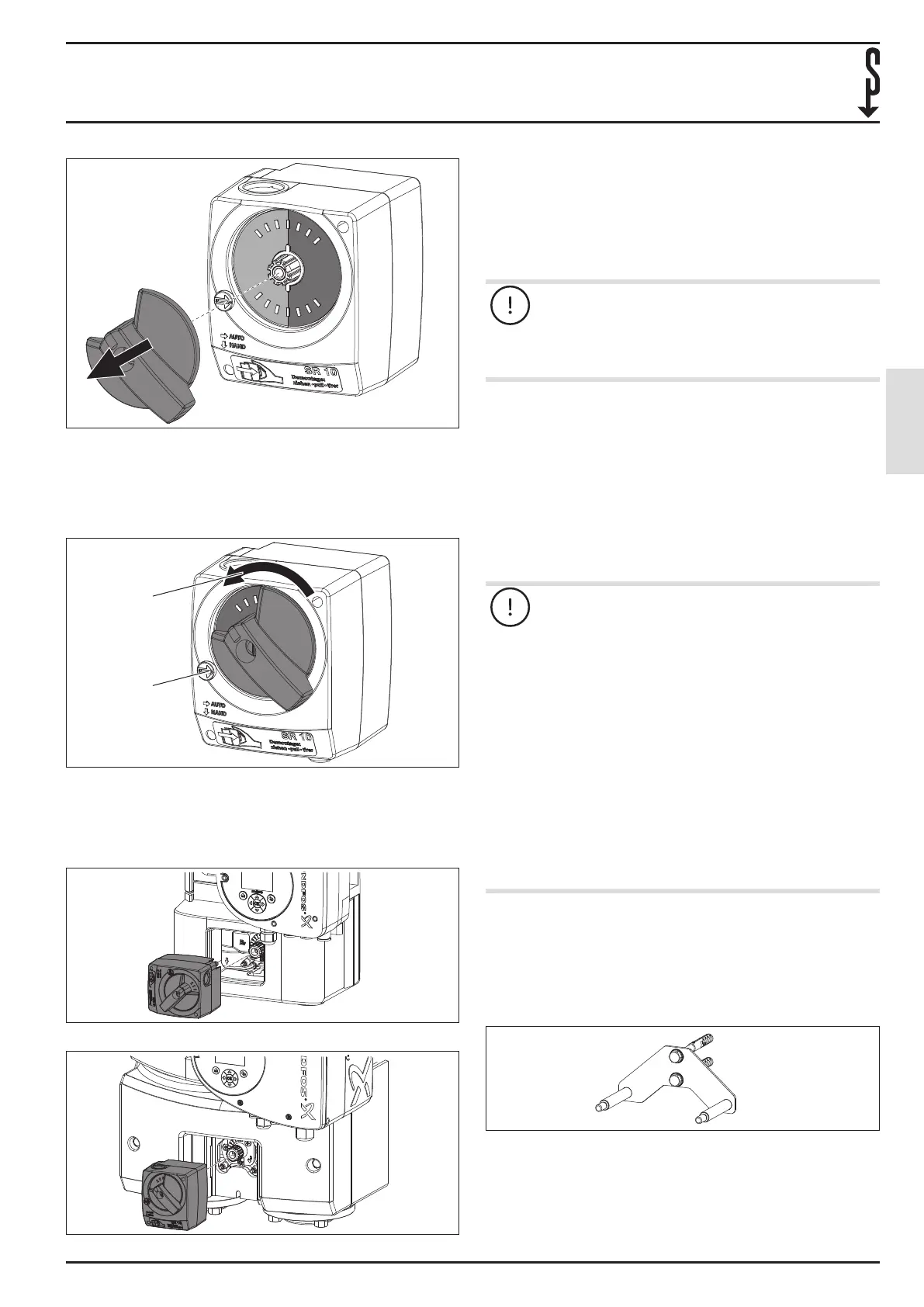

Montaggio del servomotore
f Ruotare la manopola sul regolatore sulla posizione 0.
D0000102291
1
2
1 Manopola di regolazione su 0
2 Attivazione della modalità manuale
f Attivare la modalità manuale, per assicurare che la ma-
nopola di regolazione coincida con la regolazione del
servomotore.
D0000102297
PM-G 1
D0000102285
PM-G 2, PM-G 3
f Innestare il regolatore sul servomotore e sui perni di s-
saggio, in modo che il regolatore si incastri.
f Attivare la modalità automatica.
5.2.3 Montaggio del modulo
Danni materiali
Se la pompa riscaldamento viene montata in direzione
contraria a quella del usso, può subire danni.
f Controllare la direzione del usso della pompa
riscaldamento.
f Montare la pompa riscaldamento con la guarnizione sulla
mandata della valvola miscelatrice.
f Collegare la pompa riscaldamento.
f Montare il tubo del ritorno con il freno a gravità e la guar-
nizione sul ritorno della valvola miscelatrice.
f Installare il modulo, vedere il capitolo "Installazione del
modulo".
6. Installazione
Danni materiali
f Rispettare le condizioni di montaggio seguenti:
- ambiente asciutto
- essere a prova di gelo;
- ambiente protetto da raggi UV
Se i cavi elettrici non vengono posati correttamente,
possono subire danni.
f Non piegare i cavi elettrici.
f Non intrappolare i cavi elettrici.
f Evitare che i cavi elettrici vengano a contatto di-
retto con sorgenti di calore.
Se trapanando la parete si incontrano cavi elettrici, il
fusibile scatta e il cavo si danneggia. Se trapanando
la parete si incontrano tubature, sussiste il rischio di
causare danni da acqua.
f Prestare attenzione a non danneggiare cavi o tu-
bature durante la foratura della parete.
Per le diverse varianti di prodotto sono disponibili supporti
diversi.
Montare le seguenti varianti di prodotto su un supporto a pa-
rete:
- PM-U 1
- PM-G 1
D0000102221
Montare le seguenti varianti di prodotto su una mensola a pa-
rete senza sostegno:
- PM-U 2
- PM-G 2
