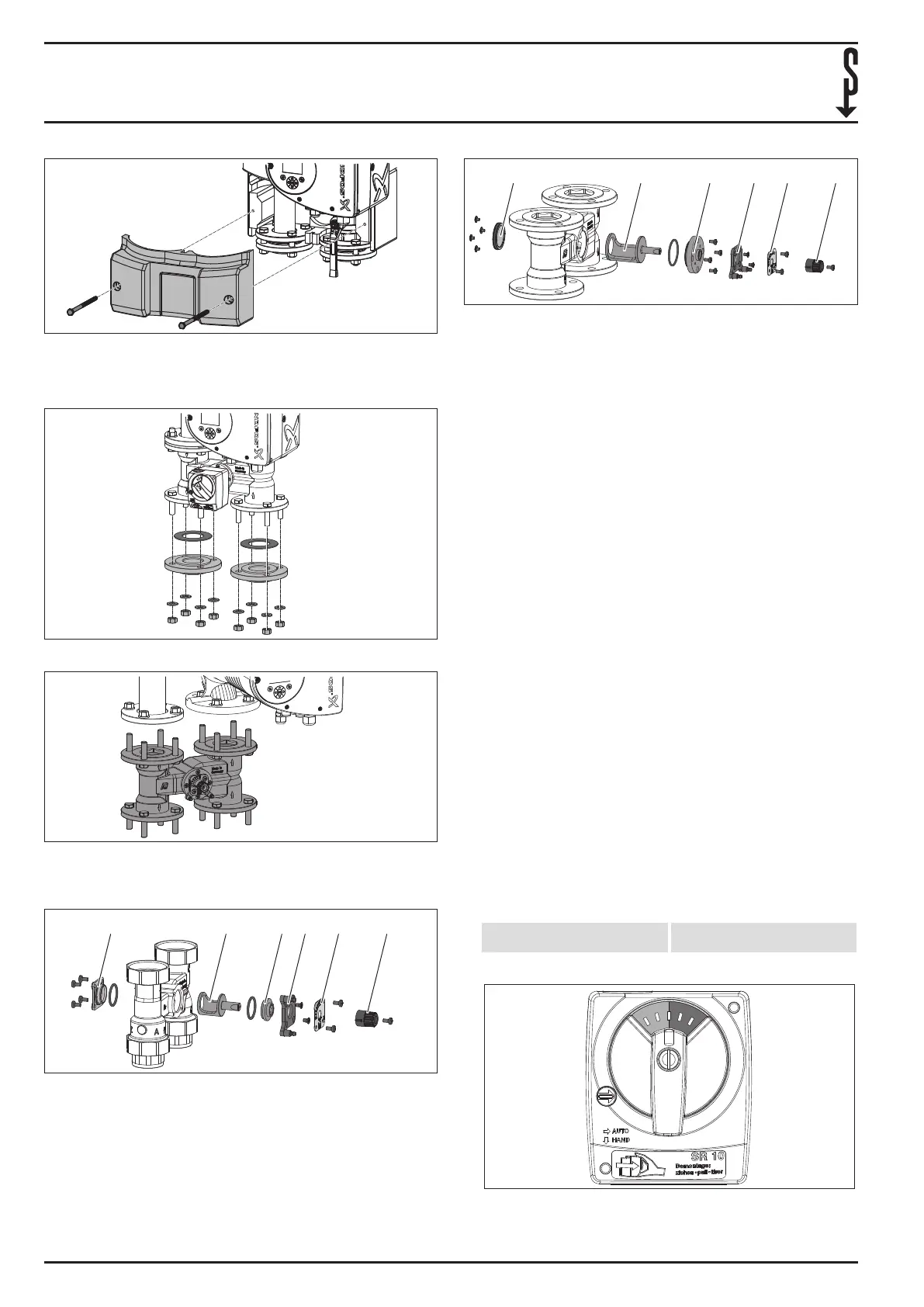

INSTALLAZIONE
Conversione
50 | PM-U / PM-G
D0000102274
f Smontare l'isolamento inferiore.
f Rimuovere l'isolamento centrale.
f Spingere l'isolamento posteriore all'indietro.
D0000102286
f Smontare la angia di ssaggio inferiore.
D0000102287
f Smontare la angia di ssaggio superiore.
5.2.2 Conversione della valvola miscelatrice
D0000102296
1 2 3 4 5 6
PM-G 1
D0000102288
1 2 3 4 5 6
PM-G 2, PM-G 3
1 Coperchio
2 Inserto valvola di regolazione
3 Bussola di tenuta
4 Piastra frontale
5 Piastra di copertura con scala
6 Manopola
f Smontare il selettore rotativo del servomotore.
f Smontare la piastra di copertura con la scala.
f Smontare la piastra frontale.
f Smontare la bussola di tenuta.
f Estrarre l'inserto della valvola di regolazione dall'alloggia-
mento della valvola miscelatrice.
f Smontare il coperchietto sul retro della valvola
miscelatrice.
f Ruotare la valvola miscelatrice in modo da invertire la po-
sizione della mandata e del ritorno. Osservare la direzione
del usso (frecce).
f Rimontare il coperchietto della valvola miscelatrice.
f Inserire l'inserto della valvola di regolazione nella valvola
miscelatrice.
f Rimontare la bussola di tenuta.
f Rimontare la piastra frontale.
f Rimontare la piastra di copertura in modo che la scala
venga a trovarsi nell'angolo superiore sinistro.
f Rimontare il selettore rotativo.
Conversione della scala del regolatore
f Accertarsi che la scala sia regolata in base alla direzione
del usso. Se necessario, ruotare la scala come indicato
nella procedura seguente.
Valvola miscelatrice con mandata
a destra
Valvola miscelatrice con mandata
a sinistra
a sinistra: blu
a destra: rosso
a sinistra: rosso
a destra: blu
D0000102289
f Abbassare il coperchietto del regolatore.
