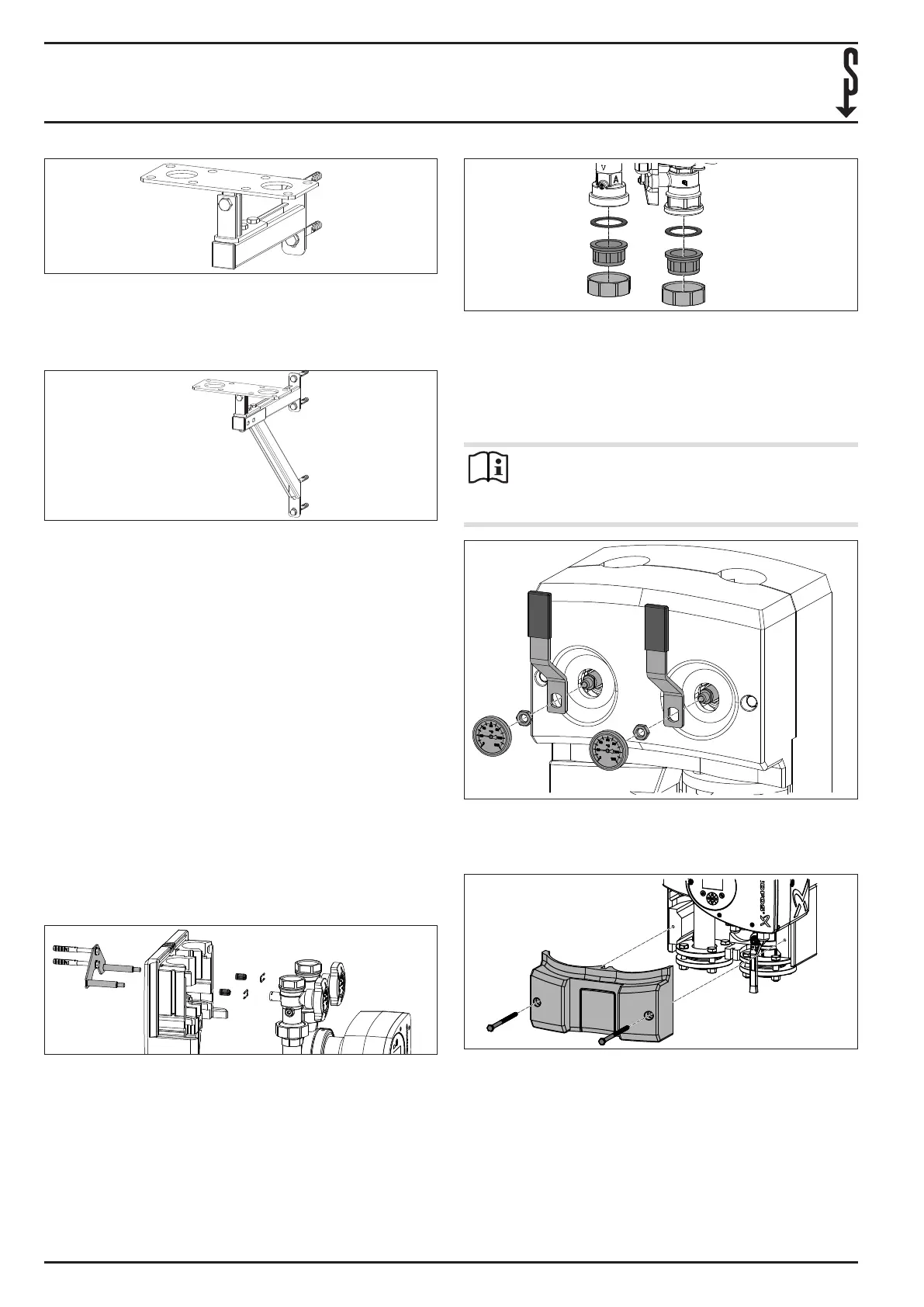

INSTALLAZIONE
Installazione
52 | PM-U / PM-G
D0000102246
Montare le seguenti varianti di prodotto su una console a pa-
rete con sostegno:
- PM-U 3
- PM-G 3
D0000102282
6.1 Preparazione
f Segnare la posizione in cui praticare i fori.
f Praticare i fori di ssaggio per il supporto.
f Inserire i tasselli nei fori.
6.2 Installazione del modulo
f Fissare il supporto servendosi delle viti di ssaggio e delle
rondelle.
6.2.1 supporto a parete
f Rimuovere le manopole dei termometri.
f Rimuovere l'isolamento dal modulo.
f Spingere l'isolamento posteriore sul supporto a parete.
f Avvitare il disaccoppiatore antivibrante sul supporto a
parete.
f Spingere la valvola a sfera sul disaccoppiatore antivibran-
te, in modo da collegare il modulo al supporto a parete.
f Assicurarsi che il modulo sia posizionato correttamente
sul pannello posteriore dell'isolamento.
D0000102223
f Agganciare le molle negli intagli della valvola a sfera e del
disaccoppiatore antivibrante sottostante.
f Applicare gli anelli di tenuta sui raccordi a vite di
collegamento.
f Avvitare il raccordo a vite di collegamento alle tubature.
D0000102222
f Posizionare il dado d'unione sul raccordo a vite di
collegamento.
f Avvitare i dadi d'unione alle tubature.
f Fissare di nuovo l'isolamento sul modulo.
6.2.2 Consolle a parete
Avvertenza
In questo capitolo si descrive il montaggio della conso-
le a parete senza sostegno. Il montaggio della console
a parete con sostegno è analogo.
D0000102248
f Slare i termometri.
f Smontare le valvole a sfera.
f Smontare la parte superiore dell'isolamento.
D0000102274
f Smontare la parte inferiore dell'isolamento.
350769-45014-9773_PM-U1-3_G1-3_de_fr_it_nl.indb 52350769-45014-9773_PM-U1-3_G1-3_de_fr_it_nl.indb 52 14.12.2022 15:00:3014.12.2022 15:00:30
