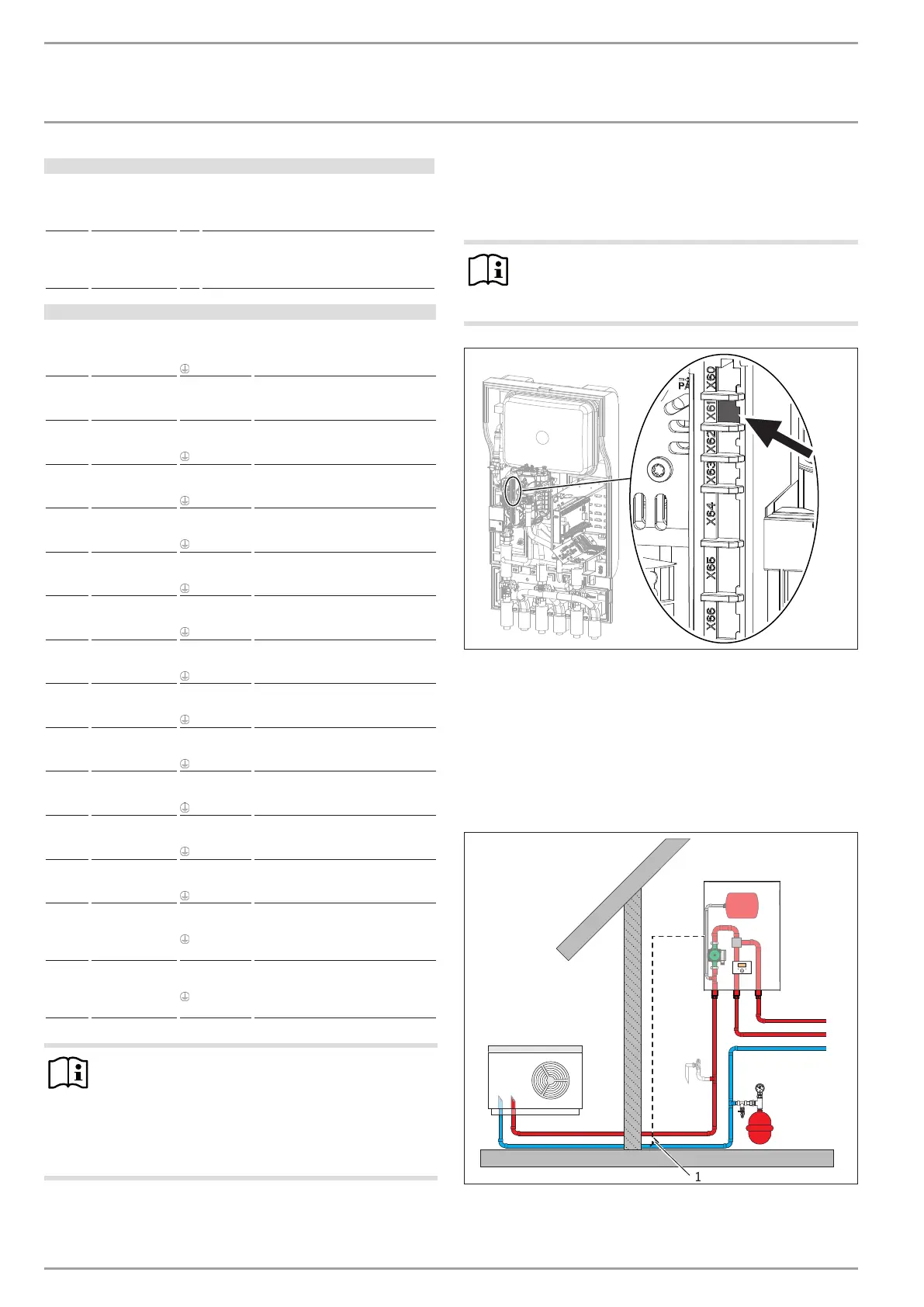

12 | HM(S) | HM(S) Trend www.stiebel-eltron.com
X1.18
CAN B
+
-
L
H
+
-
L
H
CAN (aansluiting voor afstandsbediening FET
en Internet Service Gateway ISG)
X1.19
CAN A
+
-
L
H
+
-
L
H
CAN (aansluiting voor warmtepomp en warm-
tepompuitbreiding WPE)
X2.1
L
L
N
PE
L
L
N
Voeding
X2.2
L' (ingang ener-
giemaatschappij)
L* (pompen L)
L'
L* (pompen L)
L' (ingang energiemaatschappij)
L* (pompen L)
X2.3
L
N
PE
L
N
PE
Verwarmingscircuitpomp 1
X2.4
L
N
PE
L
N
PE
Verwarmingscircuitpomp 2
X2.5
L
N
PE
L
N
PE
Verwarmingscircuitpomp 3
X2.6
L
N
PE
L
N
PE
Bufferpomp 1
X2.7
L
N
PE
L
N
PE
Bufferpomp 2
X2.8
L
N
PE
L
N
PE
Warmwatercirculatiepomp
X2.9
L
N
PE
L
N
PE
Bronpomp/ontdooien
X2.10
L
N
PE
L
N
PE
Storingsuitgang
X2.11
L
N
PE
L
N
PE
Circulatiepomp/2. WE warm water
X2.12
L
N
PE
L
N
PE
2. WE verwarming
X2.13
L
N
PE
L
N
PE
Koelen
X2.14
Mengklep OPEN
N
PE
Mengklep DICHT
5
N
PE
6
Mengklep verwarmingscircuit 2
( X2.14.1 Mengklep OPEN
X2.14.2 Mengklep DICHT )
X2.15
Mengklep OPEN
N
PE
Mengklep DICHT
5
N
PE
6
Mengklep verwarmingscircuit 3
( X2.15.1 Mengklep OPEN
X2.15.2 Mengklep DICHT )
Info
Bij iedere fout aan het toestel schakelt uitgang X2.10 een
230V-signaal.
Bij tijdelijke fouten schakelt de uitgang gedurende een
bepaalde periode het signaal door.
Bij fouten die tot een permanente uitschakeling van het
toestel leiden, schakelt de uitgang voortdurend door.
10.4 Sensormontage
10.4.1 Meting warmtehoeveelheid (nicht WPL 13 E , WPL 13
cool , WPL 18 E , WPL 18 cool, WPL 10 AC(S))
Aanwijzing
De voeler voor de meting van de warmtehoeveelheid is
voorgeïnstalleerd en hangt in het toestel aan de aange-
sloten klem.
D0000067540
Voor de meting van de warmtehoeveelheid moet de op klem X61
aangesloten dompelvoeler op de retour naar de warmtepomp
geïnstalleerd worden.
f Breng de voeler naar de overeenkomstige positie op de
retour.
f Verleng, indien nodig, de sensorkabel. Gebruik een kabel
met een minimale doorsnede van 0,34mm².
Wanneer u geen aansluitblok ASL-HM gebruikt:
D0000069971
1
1 Dompelsensor
