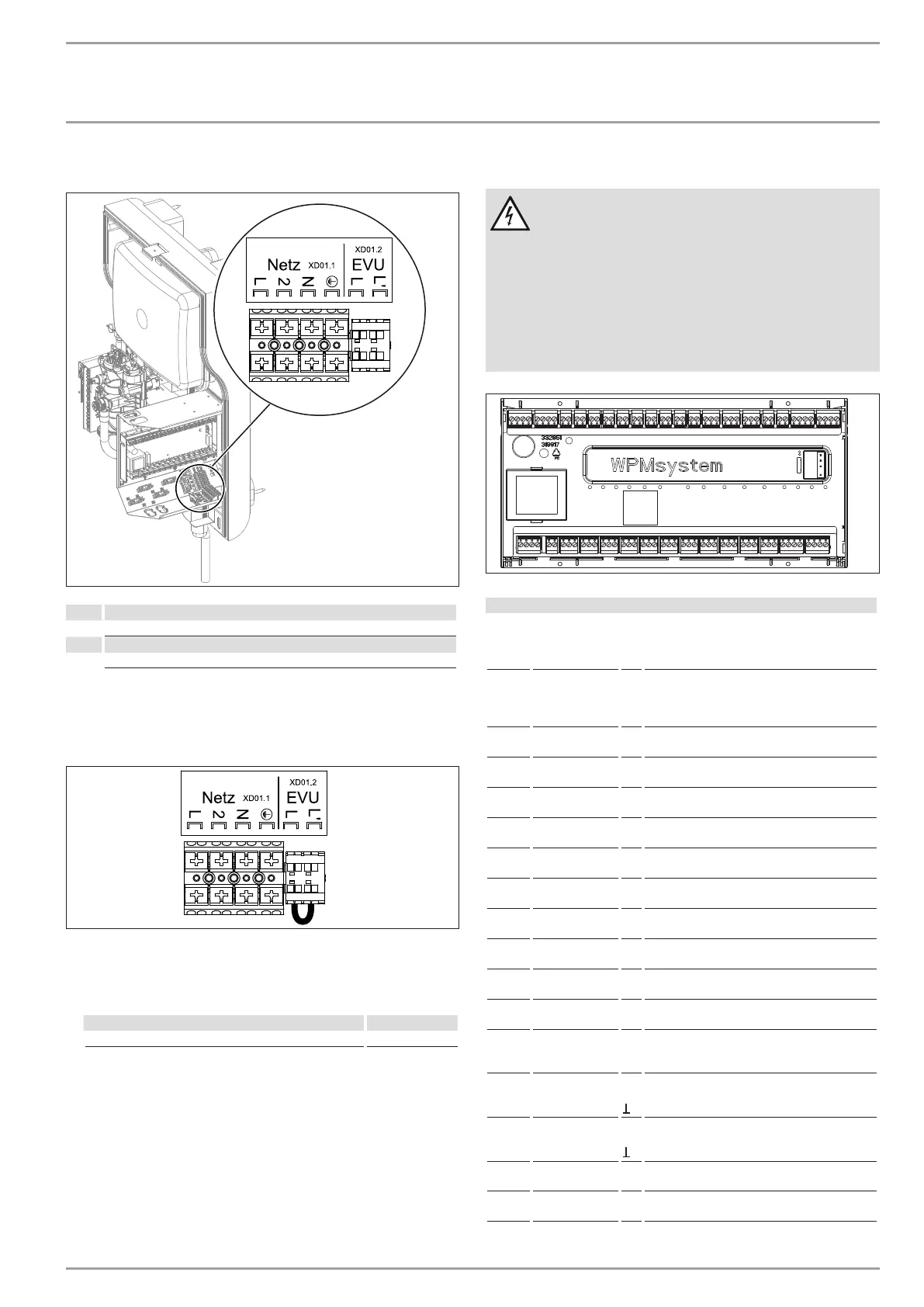

www.stiebel-eltron.com HM(S) | HM(S) Trend | 11
10.2 Stuurspanning
D0000041478
XD1.1
L, 2, N, PE
XD1.2
L, L'
Op de klem “EVU” kan via een extern signaal op aansluiting L’
een blokkeertijd voor het verwarmingssysteem worden ingesteld
(bijv. EVU-timer).
D0000110208
f Wanneer het verwarmingssysteem niet via een extern sig-
naal moet worden geblokkeerd, plaatst u een brug tussen L
en L’, zodat het contact gesloten is.
f Als alternatief kunt u de blokkeertijd in de WPM deactiveren.
INGEBRUIKNAME / SPERTIJD UIT
10.3 Warmtepompmanager WPM
WAARSCHUWING elektrische schok
Aan de laagspanningsaansluitingen van het toestel
mogen alleen componenten aangesloten worden die met
veiligheidslaagspanning (SELV) werken en een veilige
scheiding ten opzichte van de netspanning verzekeren.
Wanneer andere componenten worden aangesloten,
kunnen delen van het toestel en aangesloten compo-
nenten onder netspanning staan.
f Gebruik uitsluitend door ons toegelaten componen-
ten.
D0000071841
X1.1
CAN A
+
-
L
H
+
-
L
H
CAN (aansluiting voor warmtepomp en warm-
tepompuitbreiding WPE)
X1.2
CAN B
+
-
L
H
+
-
L
H
CAN (aansluiting voor bedieningseenheid)
X1.3 Signaal
Massa
1
2
Buitensensor
X1.4 Signaal
Massa
1
2
Buffersensor (verwarmingscircuitsensor 1)
X1.5 Signaal
Massa
1
2
Aanvoersensor
X1.6 Signaal
Massa
1
2
Sensor verwarmingscircuit 2
X1.7 Signaal
Massa
1
2
Sensor verwarmingscircuit 3
X1.8 Signaal
Massa
1
2
Voeler warmwaterboiler
X1.9 Signaal
Massa
1
2
Bronsensor
X1.10 Signaal
Massa
1
2
2e warmtegenerator (2e WE)
X1.11 Signaal
Massa
1
2
VL koelen
X1.12 Signaal
Massa
1
2
Circulatiesensor
X1.13
Signaal
Massa
Signaal
1
2
3
Afstandsbediening FE7/Telefoonschakelaar/
Stooklijnoptimalisatie/SG Ready
X1.14
ongeregeld 12V
Ingang
GND
+
IN
Analoge ingang 0...10V
X1.15
ongeregeld 12V
Ingang
GND
+
IN
Analoge ingang 0...10V
X1.16 Signaal
Massa
1
2
PWM uitgang 1
X1.17 Signaal
Massa
1
2
PWM uitgang 2
