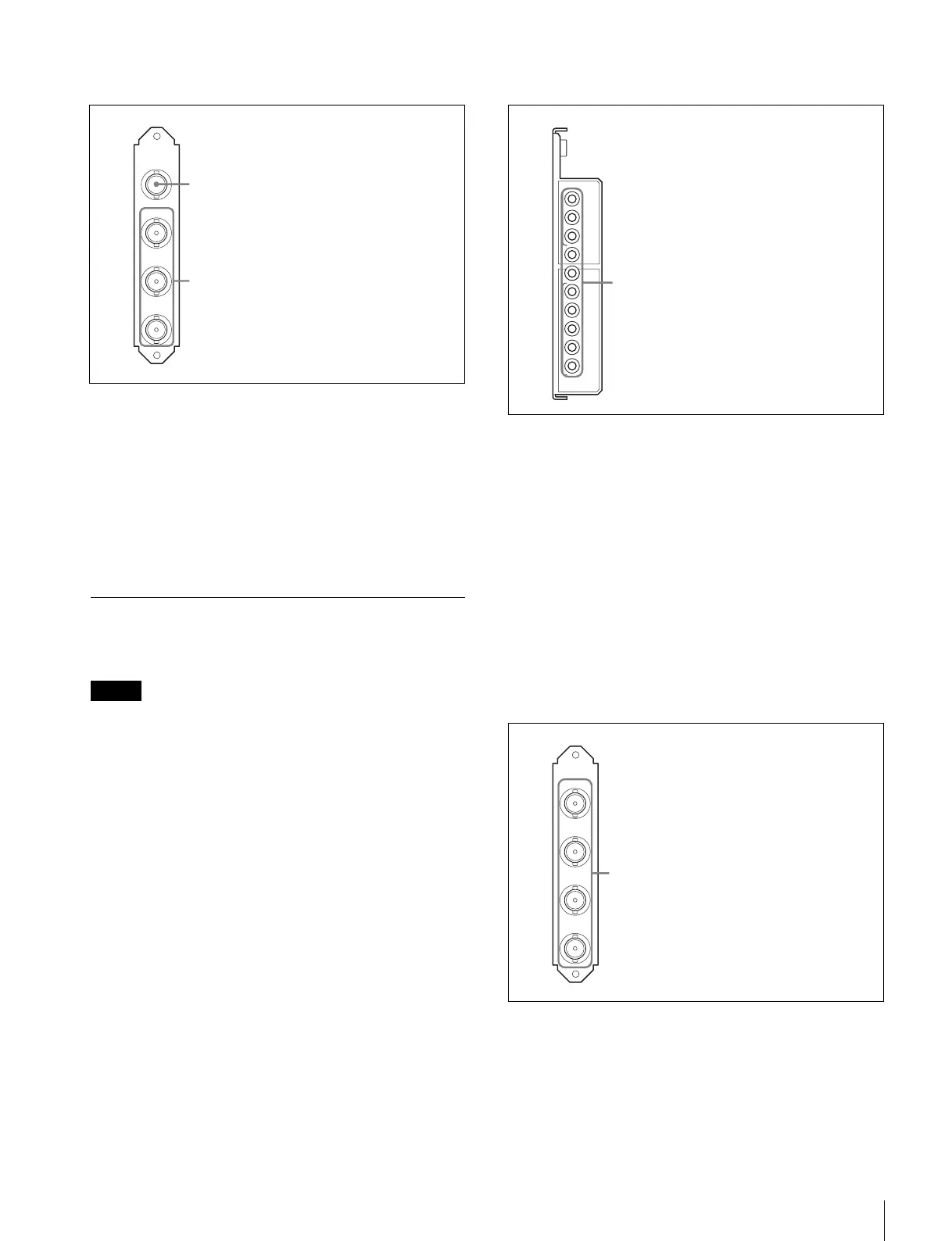

各部の名称と働き
25
VDA-C 基板
a VBS（コンポジットビデオ信号出力）端子（BNC 型）
ビデオカメラからの信号をアナログコンポジットビデオ信
号で出力します。
b R/R-Y、G/Y、B/B-Y（コンポーネントビデオ信号出
力）端子（BNC 型）
R/R-Y、G/Y、B/B-Y コンポーネントビデオ信号または
RGB コンポーネント信号を出力します。
SDI 出力拡張ユニット HKCU1005
（別売り）
危険を避けるために、機器内部の操作は、サービストレー
ニングを受けた技術者が行ってください。
SDI 出力拡張ユニット HKCU1005 は、DRX（フロント）基
板と HIF（リア）基板で構成されます。
本機前後の拡張スロットに DRX 基板と HIF 基板を取り付
けると、SDI 出力端子を 4 系統増設することができます。
また、本基板は HDCU1000、HDCU1500 の拡張スロットに
最大 2 ユニットまで装着することができます。
HIF 基板から出力する SDI 信号のフォーマットは上下 2 端
子ずつ設定することができます。
◆ 取り付けについては、ソニーのサービス担当者または営業担当
者にお問い合わせください。
DRX 基板
a 出力信号フォーマットインジケーター
出力信号フォーマットのステータスを表示します。
1080/720P/SD：本機から出力される 4 系統の SDI 信
号のうち、1、2 系統に出力される信号の状態を表示し
ます。
PsF：カメラがプログレッシブモードで動作しているとき
点灯します。
FC：本機のフレームレートコンバーター機能が働いている
とき点灯します。
60/50/30/25/24：出力信号のフィールド / フレーム周
波数に応じて点灯します。
HIF 基板
a SDIOUT1、2、3、4（HD/SD シリアルデジタルイ
ンターフェース出力 1 〜 4）端子（BNC 型）
ビデオカメラから HD-SDI 信号または SD-SDI 信号を 4 系
統出力します。
ご注意
VBS
R/R-Y
G/Y
B/B-Y
VDA-C
1 VBS 端子
2 R/R-Y、G/Y、B/B-Y 端子
DRX
1080
720P
SD
PsF
FC
60
50
30
25
24
1 出力信号フォーマットインジケーター
1
3
2
4
SDI OUT
1 SDIOUT1、2、3、4 端子
