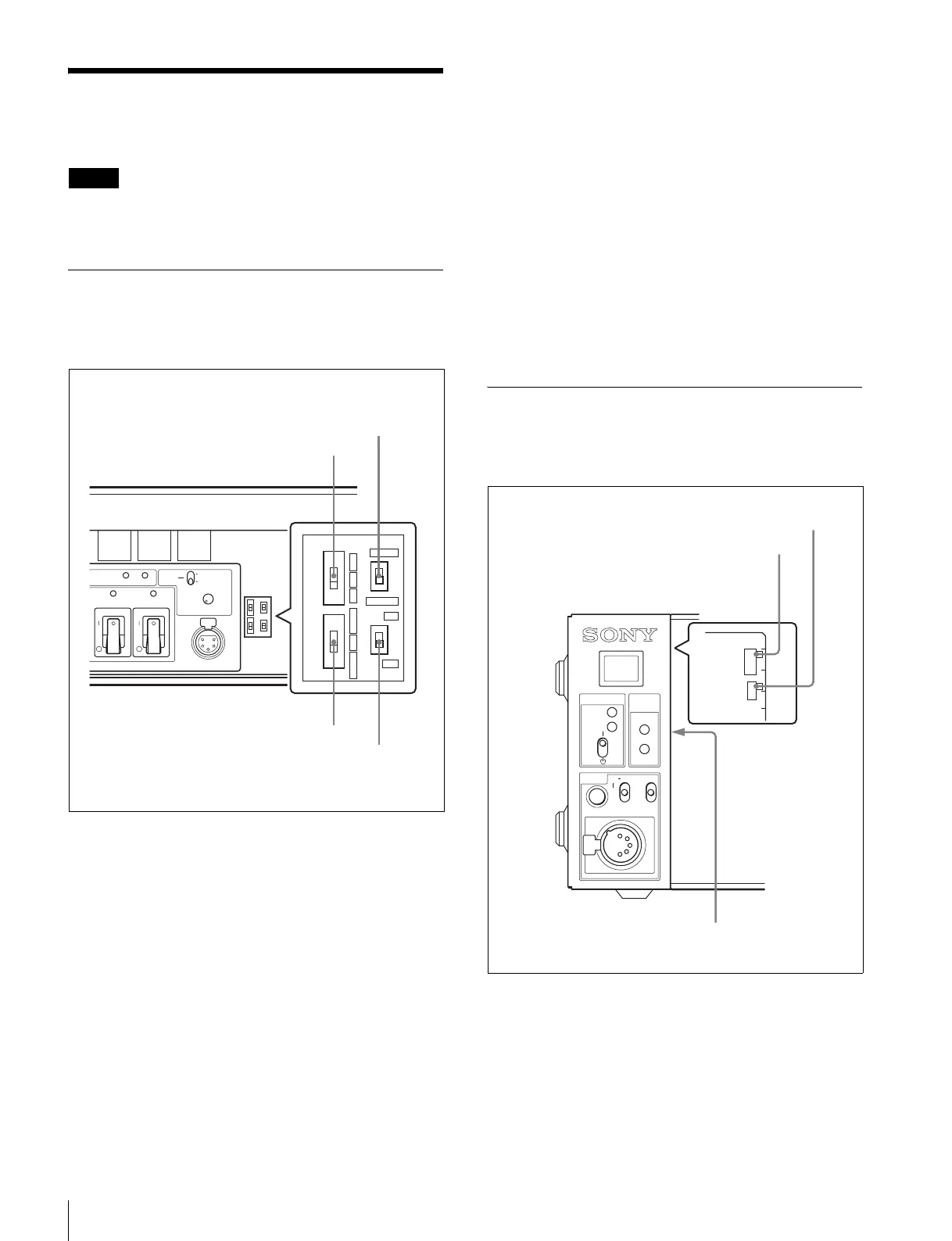

内部スイッチと内部基板
26
内部スイッチと内部基板
危険を避けるために、機器内部の操作は、サービストレー
ニングを受けた技術者が行ってください。
HDCU1000 内部スイッチ
下記の内部スイッチは、フロントパネルを開いたセット内
側にあります。
a インターカム選択スイッチ（S2）
本機前面の INTERCOM 端子で入出力される信号の接続先
を選択します。
PROD：プロデューサーラインに接続されます。
PRIV：プロデューサーライン、エンジニアラインとの接続
が切断され、本機とカメラ間の通話のみ可能になりま
す。
ENG：エンジニアラインに接続されます。
b プログラムオーディオミックス設定スイッチ（S3）
ヘッドセット出力にプログラムオーディオをミックスする
かどうかを選択します。
c ヘッドセットマイク設定スイッチ 1（S4）
本機前面の INTERCOM 端子に接続するヘッドセットのマ
イクに合わせて設定します。
CARBON：カーボンマイク（電源供給、ゲイン 20dB）
ECM：コンデンサーマイク（電源供給、ゲイン 40dB）
DYNAMIC：ダイナミックマイク（電源非供給、ゲイン 60
dB）
d ヘッドセットマイク設定スイッチ 2（S5）
ヘッドセットマイク設定スイッチ 1（S4）を DYNAMIC に
設定したときは、さらにヘッドセットマイクの出力に合わ
せてこのスイッチを設定します。
ON：不平衡型
OFF：平衡型
HDCU1500 内部スイッチ
下記の内部スイッチは、フロントパネルを開いたセット内
側にあります。
a ヘッドセットマイク設定スイッチ 1（S6）
ヘッドセットマイク設定スイッチ 2（S5）を DYNAMIC に
設定したときは、さらにヘッドセットマイクの出力に合わ
せてこのスイッチを設定します。
ON：不平衡型
OFF：平衡型
ご注意
CABLE
MIC
ALARM
MAIN
POWER
CAMERA
INTERCOM
POWER
SHORT OPEN
ON
OFF
PRODPRIVENGCARBONECMDYNAMIC
PGM ON
PGM OFF
O N
S5
S3S2
S4
OFF
1 インターカム選択スイッチ（S2）
2 プログラムオーディオミックス
設定スイッチ（S3）
3 ヘッドセットマイク設定スイッチ 1（S4）
4 ヘッドセットマイク設定スイッチ 2（S5）
PROD
SHORT
OPEN
CAM
MAIN
CABLE
ALARM
INCOM
POWER
1
ENGPGM
ONMIC
OFF PRIV
S5
CARBON
ECM
DYNAMIC
OFF
ON
S6
3 内部主電源スイッチ
1 ヘッドセットマイク設定スイッチ 1（S6）
2 ヘッドセットマイク設定スイッチ 2（S5）
