各部の名称と働き
24
ADV 側に押すと位相が進み、DELAY 側に押すと位相が遅
れます。
手を放すと元の位置に戻るモメンタリースイッチです。押
している間だけ位相が変化します。
VDA-A 基板
a VBS1、VBS2（コンポジットビデオ信号出力 1、2）
端子（BNC 型）
ビデオカメラからの信号を、アナログコンポジットビデオ
信号で 2 系統出力します。
b PIXOUT（ピクチャーモニター出力）端子（BNC 型）
リモートコントロールパネル RCP-700/900 シリーズまたは
マスターセットアップユニット MSU-900 シリーズの
PICTUREMONITOR ボタンで選択した、ピクチャーモニ
ター用ビデオ信号が出力されます。
また、キャラクターやマーカー信号が重畳できます。
◆ 操作については、マスターセットアップユニットまたはリモー
トコントロールパネルのマニュアルをご覧ください。
c WFOUT（波形モニター出力）端子（BNC 型）
リモートコントロールパネル RCP-700/900 シリーズまたは
マスターセットアップユニット MSU-900 シリーズの WF
MONITOR ボタンで選択した波形モニター用ビデオ信号が
出力されます。
◆ 操作については、マスターセットアップユニットまたはリモー
トコントロールパネルのマニュアルをご覧ください。
VDA-B 基板
a FRAMEREFIN、OUT（フレームリファレンス入力、
出力）端子（BNC 型）
IN 端子にカメラコントロールユニット間のフレームシーケ
ンスロック用の HD3 値基準同期信号または SD 基準同期信
号（ブラックバースト信号）を入力します。OUT 端子から
は、入力された信号がそのまま出力されます。
b PIXOUT（ピクチャーモニター出力）端子（BNC 型）
リモートコントロールパネル RCP-700/900 シリーズまたは
マスターセットアップユニット MSU-900 シリーズの
PICTUREMONITOR ボタンで選択した、ピクチャーモニ
ター用ビデオ信号が出力されます。
◆ 操作については、マスターセットアップユニットまたはリモー
トコントロールパネルのマニュアルをご覧ください。
c WFOUT（波形モニター出力）端子（BNC 型）
リモートコントロールパネル RCP-700/900 シリーズまたは
マスターセットアップユニット MSU-900 シリーズの WF
MONITOR ボタンで選択した波形モニター用ビデオ信号が
出力されます。
◆ 操作については、マスターセットアップユニットまたはリモー
トコントロールパネルのマニュアルをご覧ください。

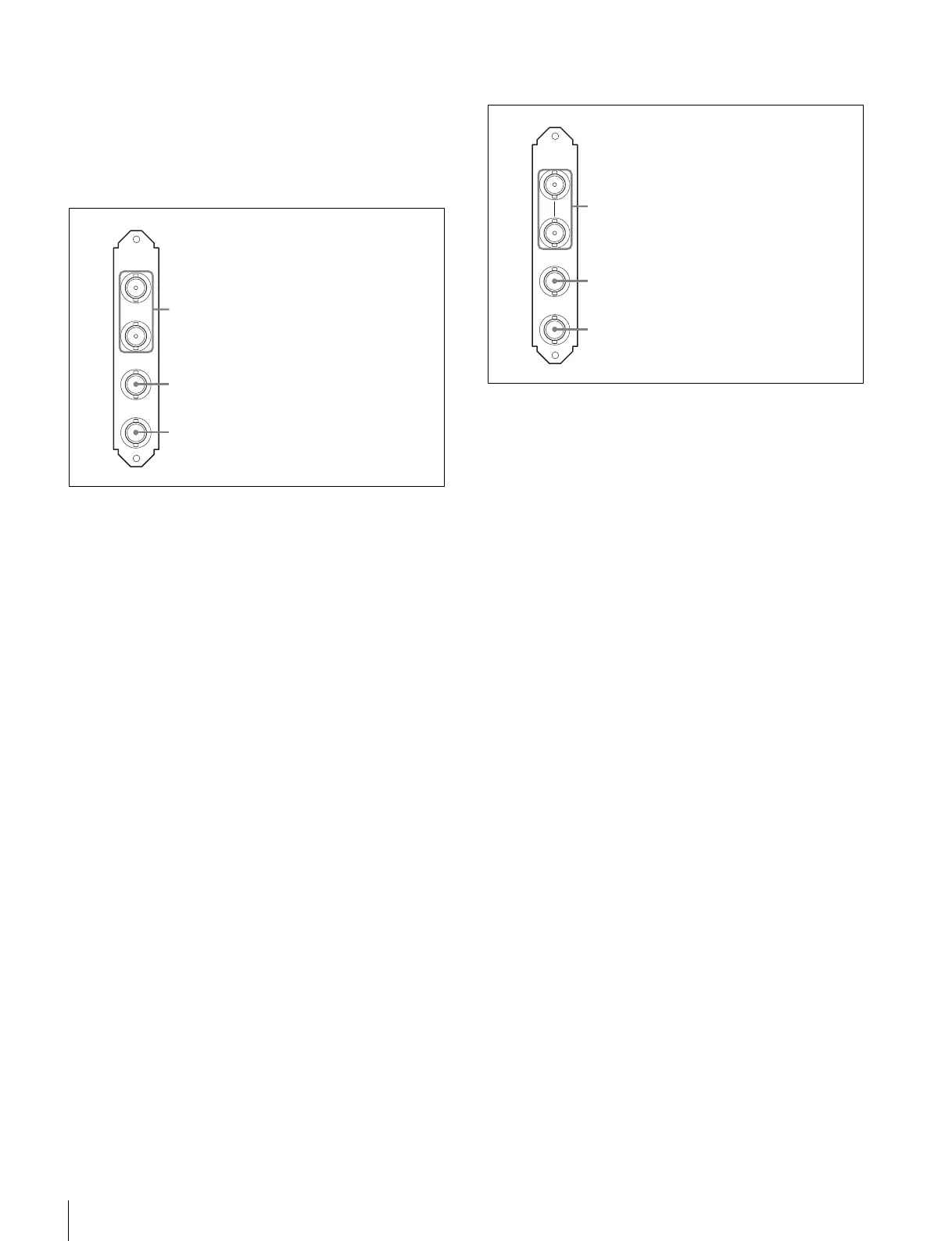

VDA-A
1
2
PIX
OUT
WF
OUT
VBS
1 VBS1、2 端子
2 PIXOUT 端子
3 WFOUT 端子
FRAME
REF IN
PIX
OUT
WF
OUT
OUT
VDA-B
1 FRAMEREFIN、OUT 端子
2 PIXOUT 端子
3 WFOUT 端子
