INSTRUCTIONS INSTRUCTIONS
Régulateur par triac pour contrôle
proportionnel de batterie électrique de
chauffage
Le PULSER/D est un régulateur proportionnel pour les batteries
électriques de chauffage. Il possède la particularité d’ajuster auto-
matiquement la tension nécessaire à son bon fonctionnement et
peut ètre utilisé avec une sond externe. Le PULSER/D module en-
tièrement la charge (Puissance), le ratio entre le temps de fonction-
nement et le temps d’arrêt varie de 0 à 100% selon la demande de
chaud. La commutation de puissance s’effectue toujours au point 0
sur l’alternance et évite ainsi les pertubations.
Le PULSER/D est seulement conçu pour la régulation de batterie
électrique de chauffage. Il ne cinvient pas pour la régularion de
moteur et d’éclairage et pour les charges triphasés.
Le PULSER/D est prévu pour un montage sur rail DIN.
Installation
Le PULSER/D doit êntre xé sur un rail DIN dans une armoire élec-
trique. Il doit êntre monté
verticalement avec le texte en haut à droit.
Le PULSER emet approximativement 20W de chaleur qui
doivent être dissipés. La température maximum d’ambiance à plein
régime est 40°C.
Classe de protection: IP 20.
Raccordement electrique
Tension d’alimentation (Fig 1)
Bornes 1 et 2. Pas de polarité
Tension d’alimentation 200-415V AC, 50-60Hz avec ajustement
automatique de la tension.
Courant maximum: 16A
La tension d’alimentation du PULSER/D doit être reliée au
réseau via un interrupteur bi-polaire ayant une ouverture minimum
de 3mm.
Puissance (Fig 1)
Bornes 3 et 4
Résistance simple ou batterie 2 phases
Puissance maxi: 3680W à 230V (16A)
6400W à 400V (16A)
Puissance mini: 230W à 230V (1A)
400W à 400V (1A)
Sonde externe et point de consigne
(Fig 2,3,4,5,6)
Bornes G1,G2,G3. Pas de polarité.
Le choix des bornes dépend de l’utilasation ou non du
point de consigne intégré. Si le point de consigne interne est
utilisé la sonde doit être raccordé en G1et G3. Si un point de
consigne externe est utilisé, la sonde doit être raccordé en G1 et
G2.
Les sondes du PULSER/D ont de haut potentiel par rap-
port au neutre et à la terre(<200V). De ce cette façon, le raccor-
dement électrique et l’installation des sondes doivent se confor-
mer avec les normes locales en vigneur.
Abaissement de nuit (g 7)
Bornes G1 et K
Contact à fermeture à potentiel libre donnant un abaissement de
température de 5K.
Principe de regulation
Le PULSER/D module les temps de fonctionnement et les temps
d’arrêt. Le PULSER/D ajuste la puissance de sortie en foncion
de la puissance demandée et le ratio entre le temps de fonction-
nement et le temps d’arrêt. La periode de pulsations est xée à
60 secondes.
Le PULSER/D ajuste son mode de régulation an de répondre le
plus vite possible. Pour des changement de température rapide,
le PULSER/D agit comme un régulateur Proportionnel Intégral
(PI) avec une band proportionnelle de 20K et un temps de reset
de 6 minutes. Pour des changements de température lente, le
PULSER/D agit comme un régulateur proportionnel avec une
bande proportionnelle de 1.5K.

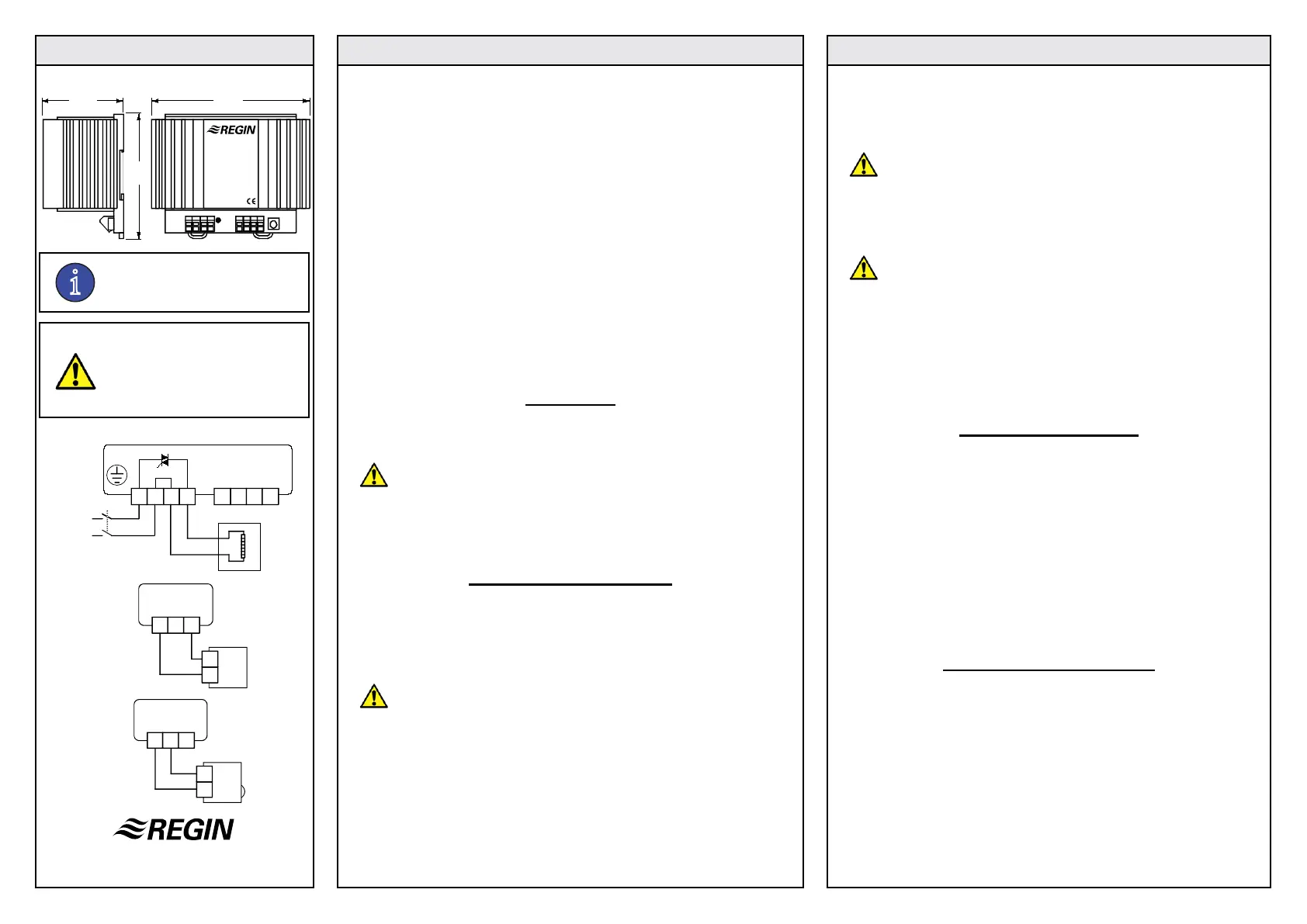

Schemas de branchement
Fig 1: Branchement alimentation et batterie
Fig 2: Emplacement de la sonde TG-R530 et point de consigne
interne (sur PULSER/D)
Fig 3: Emplacement de la sonde TG-R430 avec point de con-
signe sur la sonde.
Fig 4: Emplacement d’une sonde de sol ou de gaine avec point
de consigne interne (sur PULSER/D).
Fig 5: Emplacement d’une sonde avec un TG-R430, comme
point de consigne.
Fig 6: Emplacement d’une sonde avec un TBI-... comme point
de consigne.
Fig 7: Branchement de la fonction abaissement de nuit.
Fig 1
Fig 3
Fig 2
3
1
TG-R430
G1 G2
G3
2
1
TG-R530
G1 G2
G3
G1
G2
G3 K
4321
i
An d’éviter tout risque
d’incident ou d’accident, veillez
à respecter les conseils de sé-
curité donnés dans cette notice
et identiés par ce symbole.
Veuillez lire cette instruction
avant de procéder à l’installation
et au raccordement du produit.
88
59 115
PULSER/D
16 A 210 - 415 V ~
Made in Sweden
