PULSER/D
1692C APR 13
Box 116
428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
INSTRUCTIONS INSTRUCTIONS
Mise en route et recherche de défaut de branchement
1. Vérier que tous les branchements sont correctement établis, et
que les switchs de selection de sondes soient en bonnes posi-
tions.
2. Mesurer la résistance entre les bornes 3 et 4 :
-à 230 V = 14.4 < R < 250 Ohms.
-à 415 V = 25 < R < 250 Ohms.
3. Alimenter et tourner le bouton de consigne. Vérier que la LED
sur le côté du PULSER/D s’allume et s’éteint quand la valeur
de consigne est supérieure et inférieure à la température de la
sonde. A une certaine position (avec la bande proportionnelle) la
LED indiquera les pulsations de courant envoyées à la batterie.
Le cycle de pulsation est à peu près égal à 60 secondes. Vérier
avec un multimètre que le courant arrive bien à la batterie.
Un défaut ?
4. Débrancher la sonde et point de consigne externe si besoin.
Mesurer la résistance de la sonde et du point de consigne sépa-
rément.
La résistance du potentiomètre varie de 0 à 5 KOhms entre le
point de consigne le plus haut et le plus bas. La résistance de
la sonde varie de 10 Kohms et 15 KOhms et 15 KOhms entre le
point le plus haut et le plus bas de la plage de température de
la sonde, par ex., la TGK-330 a 15KOhms à 0°C et 10KOhms à
30°C. La résistance augmente de 167Ohms/°C.
5. Débrancher les bornes G1,G2,G3. Alimenter.
Le PULSER devrait donné la pleine puissance sans interruption
et la LED devrait être allumée.
Vérier avec un multimètre que la batterie est bien alimentée.
Si la LED est éteinte et le courant ne passe pas vers la batterie.
Vérier que vous avec du courant sur les bornes 1 et 2. Si oui,
le PULSER/D est probablement fautif. Si la LED est allumée et le
courant ne passe pas vers la battereie. Vérier votre batterie. Si
la battereie est en état, le PULSER/D est probablement fautif.
6. Couper la puissance et établir un shunt entre les G1 et G2 ou
entre les G1 et G2 ou entre les bornes G1 et G3. Alimenter.
Le PULSER/D ne doit délivrer aucun courant et la LED doit
s’éteindre. Vérier avec un multimètre qu’aucun courant
n’arrive à la batterie.
Si la LED est éteinte mais que du courant à la batterie, le
PULSER/D est probablement fautif.
Si la LED est allumée, vérier les bornes G1, G2, G3. S’il n’y
a pas de défaut, le PULSER/D est probablement fautif.
7. Si tout va bien, couper l’alimentation générale du
PULSER/D, enlever le shunt des bornes G1,G2 ou G1, G3,
puis rebrancher la sonde et le point de consigne externe si
besoin. Alimenter.
Directive basse tension (BT)
Ce produit répond aux exigences de la directive du Parlement
européen et du Conseil (BT) au travers de la conformité aux
normes EN 60669-1 et EN 60669-2-1.
Directive compatibilité électromagnétique (CEM)
Ce produit répond aux exigences de la directive 2004/108/CE
du Parlement européen et du Conseil (CEM) au travers de la
conformité aux normes EN 61000-6-1 et EN 61000-6-3.
RoHS
Ce produits répond aux exigences de la directive 2011/65/EU du
Parlement européen et du Conseil.
Contact
Regin FRANCE, 32 rue Delizy, 93500 Pantin
Tél : +33(0)1 71 00 34, Fax : +33(0)1 71 46 46
www.regin.fr, info@regin.fr

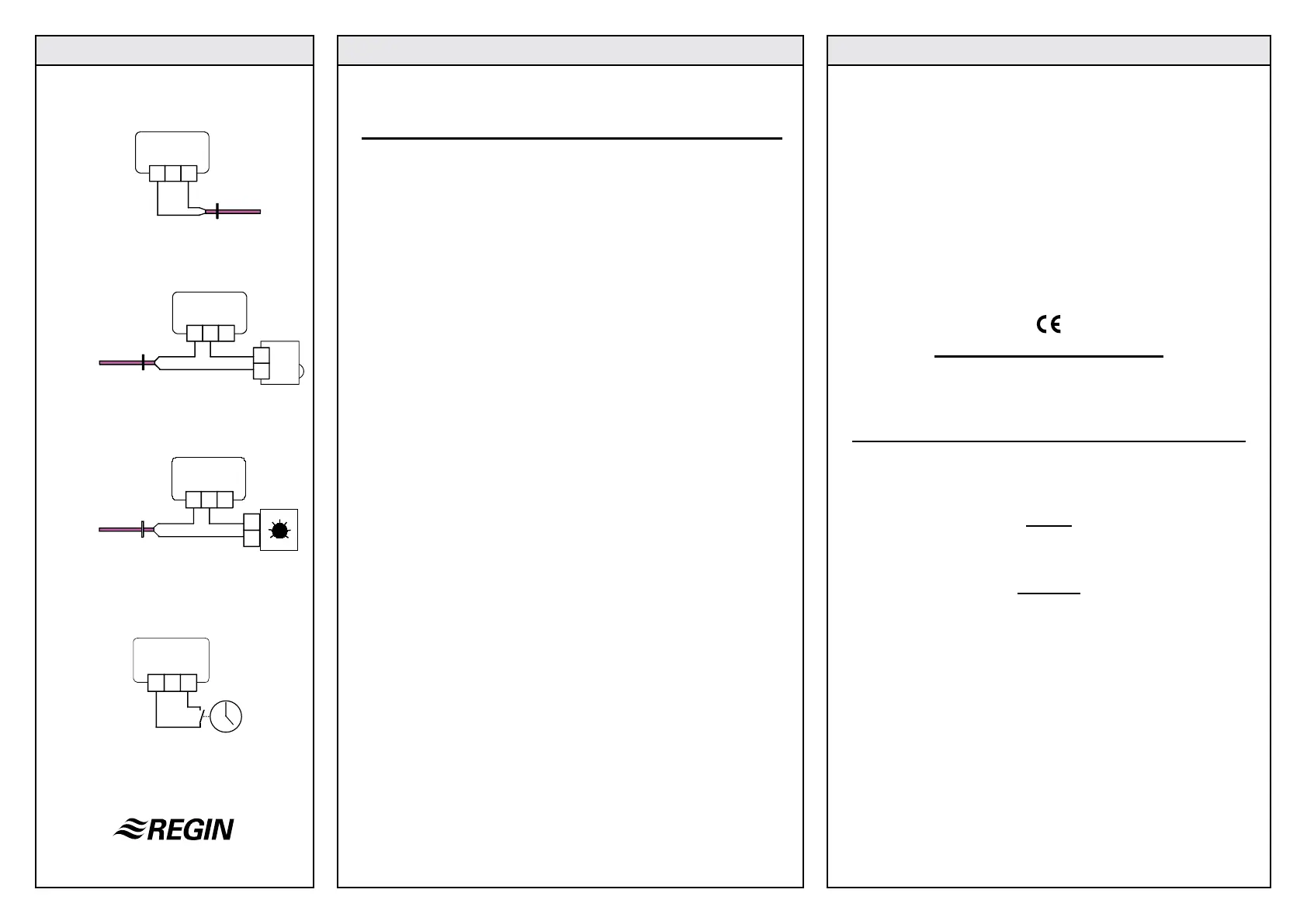

Fig 4
Fig 5
Fig 6
G1 G2
3
2
TG-K3xx
TG-G1xx
TG-R4xx
G3
G1 G2
G3
TG-K3xx
TG-G1xx
G1 K
Fig 7
2
1
TBI-xx
TG-K3xx
TG-G1xx
G1 G2
G3
