Монтаж

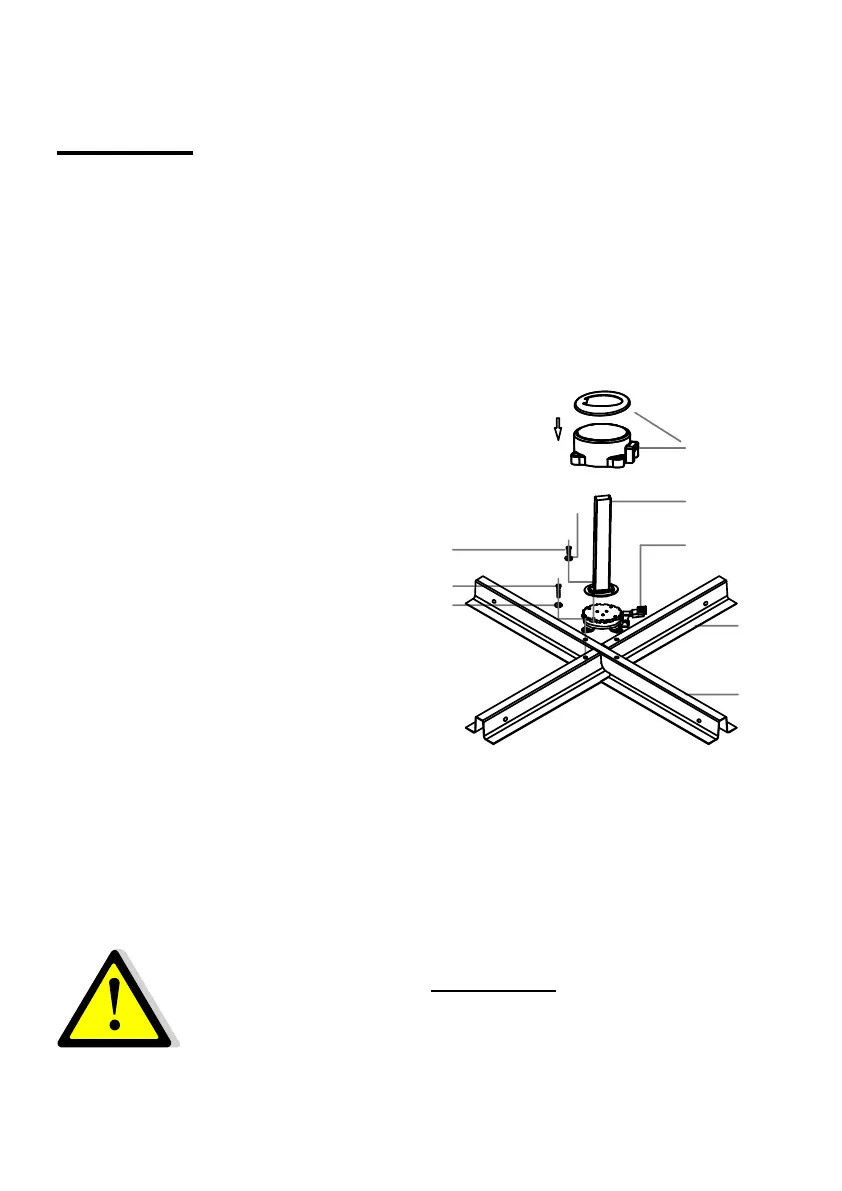

Обе детали опорной стойки для плит (A + B) сложить, как показано на
рисунке и плотно прикрутить к поворотной плите (D) .
Воспользоваться винтами M8x20 (F) , а также подкладными шайбами
(G).
Затем прикрутить трубчатую стойку (C) к поворотной плите (D) .
Воспользоваться винтами M8x14 (E) а также подкладными шайбами
(G).
УКАЗАНИЕ:
Трубчатая стойка отклонена назад
примерно на 3°.
Это нормально и не является
причиной для рекламации.
Эта особенность позволяет мачте
свисать вперед, когда зонт открыт,
к тому же, это придает конструкции
гармоничность.
Теперь установите смонтированную опорную стойку для плит в
предусмотренное место. Проследите, чтобы грунт был прочным и
горизонтальным.
Вложите в опорную стойку 4 плиты.
ВНИМАНИЕ:
Обязательно вложить все четыре плиты размером 50 x
50 x 5 см! Используйте исключительно плиты общей
массой минимум 100 кг.
Не пользоваться стойкой зонта без плит.
